La cotation automatique au niveau de la vue vous permet de contrôler, avec plusieurs options de cotation, l'ensemble des cotations dans chaque vue de dessin créée. Vous pouvez utiliser la cotation automatique au niveau de la vue dans les croquis de débit, les croquis d'assemblage et les croquis d'élément béton.

Dans la cotation au niveau de la vue, les cotations sont créées à partir des règles que vous définissez. C'est vous qui définissez les objets à coter, la position et l'ordre de création des cotations, ainsi que les paramètres à appliquer à chacune. Vous pouvez, par exemple, coter des contours et des réservations.

Pour créer des cotations, consultez la procédure ci-après.

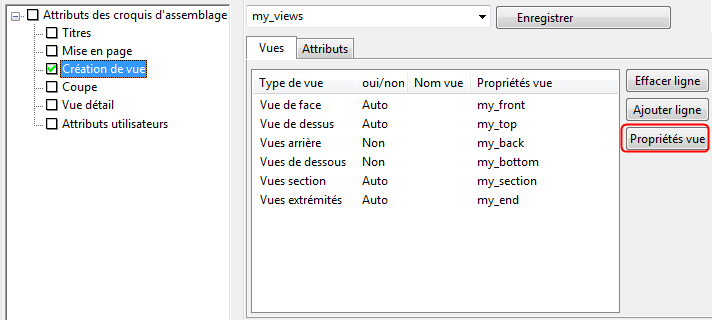

1. Dans les propriétés du dessin, cliquez sur l'option Création de vue dans l'arborescence des options. Vous pouvez alors sélectionner les vues à créer et les propriétés de vue à utiliser.



2. Cliquez sur Propriétés vue.

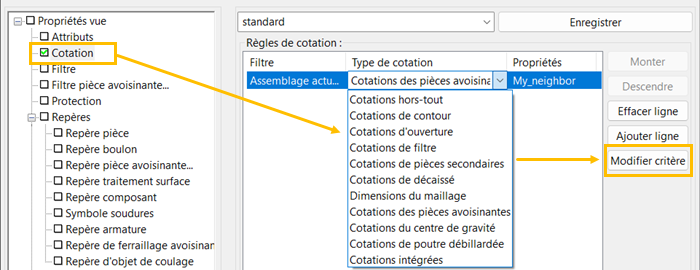

3. Cliquez sur Cotation dans l'arborescence.

   Dans le panneau Cotation, vous pouvez ajouter des règles en cliquant sur Ajouter ligne. Sélectionnez les règles de cotation que vous souhaitez utiliser dans la colonne Type de cotation, ainsi que le fichier de propriétés de règle de cotation souhaité.



4. Vous pouvez modifier la règle sélectionnée en cliquant sur Modifier critère.

   La boîte de dialogue Propriétés de règle de cotation vous permet de définir la règle de cotation en sélectionnant les objets à coter, la méthode de cotation, les objets à partir desquels mesurer, ainsi que la position et les propriétés des cotes. La liste Propriétés contient les fichiers de propriétés que vous avez enregistrés dans la boîte de dialogue Propriétés de cotation au niveau de l'objet dans un dessin ouvert. Vous pouvez, par exemple, appliquer aux cotations une couleur ou une police particulière. Pour ce faire, double-cliquez sur une cotation dans un dessin, apportez les modifications nécessaires et enregistrez le fichier de propriétés. Vous pouvez ensuite charger les propriétés ici.

   Le répertoire modèle est le répertoire de travail des règles de cotation. Les fichiers de règles de cotation peuvent également être lus à partir des répertoires société ou projet définis par les options avancées XS_FIRM et XS_PROJECT. Vous pouvez également définir des chemins relatifs, par exemple, XS_FIRM=".\ts" peut être utilisé pour lire des fichiers à partir du répertoire « ts » dans le répertoire modèle.

   Pour sélectionner différentes propriétés de ligne de cotation pour chaque côté, désélectionnez Identique sur tous les côtés et sélectionnez les propriétés de cotation dans les listes.



   En sélectionnant Cotations intégrées, vous accédez à la boîte de dialogue Propriétés de la cotation. Modifiez les paramètres dans les onglets, puis cliquez sur Enreg.sous pour enregistrer le fichier de propriétés sous un nom unique. Vous pouvez également y charger les propriétés de cotation.



5. Une fois les propriétés de règle définies, nommez le fichier de règles et cliquez sur Enregistrer sous.
6. Cliquez sur Fermer pour revenir au panneau Cotation.
7. Assurez-vous d'avoir sélectionné les bons fichiers de propriétés de cotation pour les règles de cotation.
8. Dans le champ situé en haut de la boîte de dialogue Vue - Propriétés., attribuez un nom unique aux propriétés de la vue, puis cliquez sur Enregistrer.

Vous pouvez à présent sélectionner les propriétés de vue enregistrées dans le panneau Création de vue. Ces propriétés de vue contiennent les propriétés de cotation enregistrées.
