Dépliage de polypoutres dans des dessins

Lorsque vous créez un dessin, vous pouvez déplier automatiquement les polypoutres et les plats pliés dans les croquis de débit. Tekla Structures déplie les polypoutres en fonction des paramètres de dépliage, définissant l'emplacement de l'axe neutre lorsque le profil est déplié.

Remarques et limitations

Vous pouvez déplier uniquement les poutres créées avec la commande PolyPoutre. Vous ne pouvez pas déplier des poutres créées avec la commande Poutre cintrée.
Vous pouvez déplier les polypoutres uniquement dans un plan.
Recherchez les pièces dont le poids est nul à l’aide de listes ou de filtres. Ces pièces ne peuvent pas être dépliées.
Vérifiez les journaux de session pour les solides problématiques car ces pièces ne peuvent pas être dépliées. Vous pouvez également utiliser les extensions de détection d’erreur de solides disponibles dans Tekla Warehouse, par exemple, Détecteur d’erreurs de solides.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Croquis de débit.
Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
Cliquez sur Création de vue dans l'arborescence des options et accédez à l'onglet Attributs.
Définissez Déplié sur Oui.
Cliquez sur Enregistrer pour enregistrer les modifications.
Cliquez sur OK, puis créez le dessin.

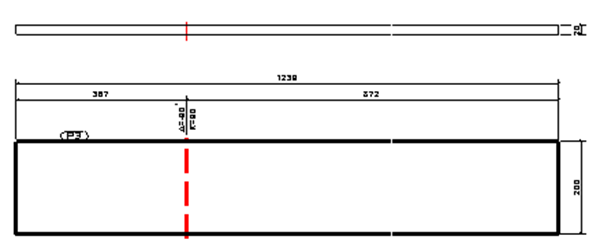

Tekla Structures déplie la polypoutre dans le croquis de débit.

Remarque :
Le paramètre Déplié de la boîte de dialogue des propriétés Vue - Propriétés. dans l'onglet Attributs 2 est ignoré lors de la création du dessin lorsque vous définissez cette option dans l'onglet Attributs de la boîte de dialogue Propriétés du croquis de débit.
