Affiche les poutres débillardées dans les dessins

Vous pouvez afficher les poutres débillardées dans les dessins pliées ou dépliées. Dans les vues dépliées, les poutres débillardées sont dépliées droites.

Pour plus de détails sur la création de poutres débillardées en béton et en acier, voir Création d'une poutre béton débillardée et Création d'une poutre débillardée en acier.

Dans l'exemple ci-dessous, l'option Déplié est définie sur Oui et dans les propriétés de la vue dans l'onglet Attributs 2. Notez que la pièce est coupée dans la vue.

Dans l’exemple suivant, l’option Déplié est définie sur Non.

Cotation des poutres débillardées

Vous pouvez ajouter des cotations linéaires, des dimensions angulaires et des dimensions rayon aux poutres débillardées.

Dans l’exemple suivant, vous trouverez l'explication de la création automatique des cotations dans les vues définies.

Pour plus d’informations sur les propriétés de cotation, voir les Propriétés de cotation.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
Cliquez sur Cotation dans l'arborescence des options.
Ajoutez une nouvelle ligne et sélectionnez Cotations de poutre débillardée en tant que Type de cotation, sélectionnez les règles de cotation souhaitées, puis cliquez sur Modifier critère.

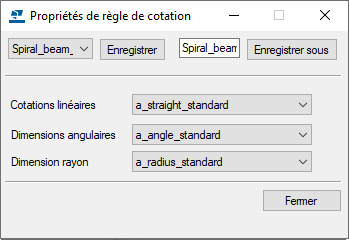

Dans la boîte de dialogue Propriétés de règle de cotation, sélectionnez les propriétés de cotation prédéfinies que vous souhaitez utiliser dans Cotations linéaires, Cotations angulaires, et Cotations de l’angle et du rayon.

Si aucune des propriétés disponibles ne convient à vos besoins, ouvrez un dessin, ouvrez le panneau des propriétés, puis ouvrez les cotations linéaires, angulaires et de rayon via la liste d’objets, puis modifiez et enregistrez les nouveaux paramètres pour ces types de cotation. Les paramètres enregistrés seront disponibles pour sélection dans la boîte de dialogue Propriétés de règle de cotation de la poutre débillardée pour les trois types de cotation.
Enregistrez les propriétés de la règle de cotation en saisissant un nom unique et en cliquant sur Enregistrer Sous.
Enregistrez les propriétés de la vue en cliquant sur Enregistrer et revenez à la boîte de dialogue des propriétés du dessin en cliquant sur Fermer.
Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Repères de pièces poutre débillardée

Vous pouvez afficher la rotation de la poutre débillardée dans les repères de pièces. L'angle de rotation est défini dans les propriétés de poutre débillardée du modèle.

Pour plus d’informations sur les propriétés des repères de pièces et les éléments, voir Propriétés des repères et Eléments de repère.

Vous pouvez ajouter des repères de pièces aux poutres débillardées de la même manière que pour les autres pièces à l'aide d'une des méthodes suivantes :
- Dans un dessin ouvert, sélectionnez une poutre débillardée, cliquez avec le bouton droit et sélectionnez Ajouter repère, puis sélectionnez Par propriétés du repère appliquées pour utiliser les propriétés de repère actuelles, ou Par propriétés de la vue pour utiliser les propriétés de repère au niveau de la vue.
- Dans un dessin ouvert, sélectionnez une poutre débillardée, et dans l'onglet Annotations, cliquez sur Repère élément et sélectionnez Pour les pièces sélectionnées.
- Vous pouvez aussi définir des repères automatiques dans les propriétés du dessin avant la création du dessin.

Exemples de cotations et de repères de poutre débillardée

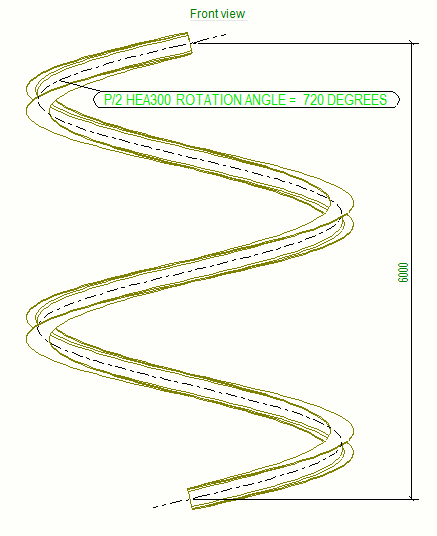

L'exemple ci-dessous montre une cotation droite et un repère de pièces contenant des informations sur l'angle de rotation :

L'exemple suivant illustre une dimension de rayon d'une poutre débillardée :
