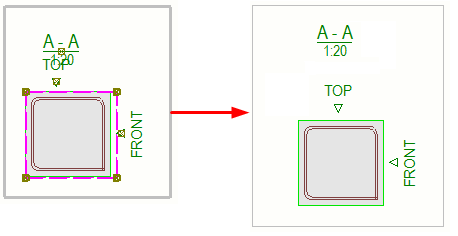

Toutes les vues de dessin peuvent avoir des titres de vue pouvant inclure du texte et des symboles. Vous pouvez définir le contenu des titres de vue principale et de vue en coupe avant de créer le dessin. Vous pouvez également ajuster le contenu dans un dessin ouvert.

1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
3. Selon le type de dessin, procédez d’une des façons suivantes :

   Croquis de débit, d'assemblage et d'élément béton :

   1. Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
   2. Cliquez sur Attributs et accédez à l'onglet Titre.

   Plans d'ensemble :

   1. Cliquez sur Vue...
   2. Accédez à l'onglet Titre.
4. Cliquez sur le bouton ... à côté de A1  - A5  pour ouvrir la boîte de dialogue Contenu repère.

   L'illustration de la boîte de dialogue des propriétés de la vue ne représente qu'une seule possibilité de positionnement du texte du titre. Lorsque vous modifiez la position, l'illustration reste la même dans la boîte de dialogue.



5. Dans l'onglet Contenu, sélectionnez les éléments à inclure dans le titre de vue.
6. Si nécessaire, sélectionnez un élément de la liste, puis cliquez sur < Encadrer et sélectionnez le Type  et la Couleur  du cadre.
   Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
7. Si nécessaire, sélectionnez un élément de la liste et sélectionnez la Couleur , la Police  et la Hauteur  du texte.
8. Accédez à l'onglet Position pour définir la position du texte, le décalage horizontal et vertical, ainsi que l'alignement du texte.

   Le positionnement du texte dépend de votre utilisation ou non d'un symbole.

9. Cliquez sur OK.
10. Sélectionnez le Symbole de titre de vue que vous souhaitez utiliser dans le titre.

    Vous pouvez n'utiliser qu'un titre ou choisir d'y ajouter un symbole. Il vous est également possible de définir la couleur, la taille, la longueur de la ligne et la position du titre de la vue. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.

11. Sélectionnez la position Verticale  et Horizontale  du titre de la vue.
12. Cliquez sur Enregistrer pour enregistrer les modifications.
13. Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Fermer.

    Plans d'ensemble : Cliquez sur OK.

14. Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.
