Définir les propriétés automatiques des armatures et des treillis soudés

Vous pouvez définir les éléments affichés dans les armatures et les treillis ainsi que la manière dont ces derniers sont représentés dans les croquis béton et les plans d'ensemble. Vous pouvez également effectuer cette opération pour le ferraillage avoisinant.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
Cliquez sur Ferraillage (ou Ferraillage avoisinant).
Dans l'onglet Contenu fer, définissez la représentation du fer, les symboles d'extrémité du fer, ainsi que la visibilité des fers et des arêtes.
Dans l'onglet Apparence fer, sélectionnez la couleur et le type des arêtes visibles et cachées.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Dans l'onglet Contenu treillis, définissez la représentation du treillis, les symboles de treillis, ainsi que la visibilité des treillis, des fers et des arêtes.
Dans l'onglet Apparence treillis, sélectionnez la couleur et le type des arêtes visibles et cachées.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Dans l'onglet Assemblage d'armatures, définissez la visibilité des assemblages d’armatures, la représentation des assemblage d’armatures, la couleur et le type des lignes visibles, puis sélectionnez les paramètres de symbole de treillis.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Plans d'ensemble : Cliquez sur OK.
Cliquez sur Repère armature (ou Repère de ferraillage avoisinant), ajoutez les éléments que vous souhaitez avoir dans le repère et ajustez l’apparence des repères.
Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Enregistrer pour enregistrer les propriétés de la vue. Puis cliquez sur Fermer pour revenir aux propriétés du dessin.
Plans d'ensemble : Cliquez sur OK.
Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Conseil :

La représentation des armatures orientées vers l'extérieur du dessin peut être modifiée. Vous pouvez personnaliser les symboles de courbure des armatures (croix, cercle, cercle rempli) en modifiant le fichier de symboles bent.sym depuis ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols dans l'environnement par défaut. Vous pouvez également créer un fichier de symboles dans le même répertoire, par exemple my_new_symbols.sym, et l'utiliser dans rebar_config.inp en saisissant la chaîne suivante dans le fichier : BentSymbolFile=my_new_symbols.sym
Si vous souhaitez afficher les inserts lorsque vous masquez les armatures, utilisez l' option avancée XS_HIDDEN_LINES_UNHIDE_EMBEDDED.

Exemple : Représentations du ferraillage

Les exemples ci-dessous illustrent l’apparence de l’armature avec les différentes options de représentation sélectionnées dans l'onglet Contenu fer dans les propriétés Ferraillage ou Ferraillage avoisinant.


Paramètres	Exemple
ligne simple
ligne simple avec bouts remplis
ligne double
lignes doubles avec bouts remplis
ligne remplie
Filaire
contour

Exemple : masquer des lignes d'armatures dans les dessins

Vous pouvez masquer les lignes d'armatures derrière d'autres armatures ou derrière des pièces dans les croquis d'éléments béton. Voici quelques exemples d'armatures avec différents paramètres sélectionnés dans l'onglet Contenu fer dans les propriétés Ferraillage ou Ferraillage avoisinant.


Paramètres	Exemple
Cacher lignes derrière pièces est sélectionné. Les lignes des armatures sont cachées derrière d'autres pièces. Dans l'image, les lignes de barres masquées et affichées sont en pointillés.

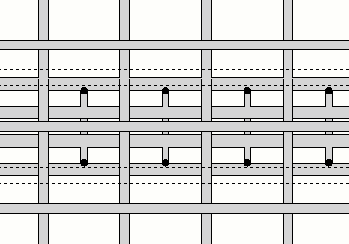

Cacher lignes derrière autres armatures est sélectionné. Les lignes des armatures sont cachées derrière d'autres lignes d'armature. Dans l'image, les lignes de barres masquées et affichées sont en pointillés.

Exemple : Représentation des assemblage d’armatures

Voici quelques exemples d'assemblages d'armatures avec différents paramètres sélectionnés dans l'onglet Assemblage d'armatures dans les propriétés Ferraillage ou Ferraillage avoisinant.

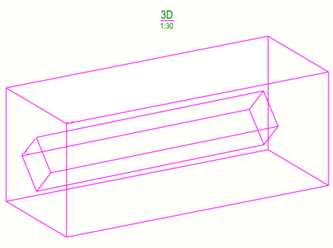

Contour est sélectionné. Tous les sous-assemblages de l'assemblage d’armatures sont affichés sous forme de zones de contour.

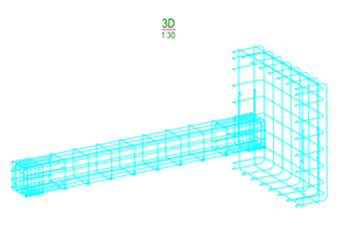

Comme des objets d’armatures individuels est sélectionné. Tous les objets d’armature de l'assemblage d’armatures et des sous-assemblages sont visibles.

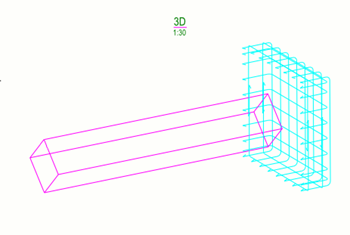

Sous-assemblages comme contour, niveau le plus haut comme objets d’armatures individuels est sélectionné. Tous les sous-assemblages sont affichés sous forme de zones de contour et le niveau le plus haut de l'assemblage d’armatures s’affiche sous forme d’objets d’armatures individuels.
