Définition du type de projection de vue du dessin

Le type de projection permet de définir la façon dont Tekla Structuresplace les projections d'une pièce dans un croquis d'élément béton, de débit ou d'assemblage. Le type de projection affecte l'ordre des vues dans le dessin.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
Chargez les propriétés que vous souhaitez modifier.
Cliquez sur Mise en page et accédez à l'onglet Autre.
Sélectionnez l'une des options suivantes :
- Premier angle (aussi appelé projection européenne).
- Troisième angle (aussi appelé projection américaine).
Pour enregistrer les propriétés dans le fichier de propriétés, cliquez sur Enregistrer.
Cliquez sur OK, puis créez le dessin.

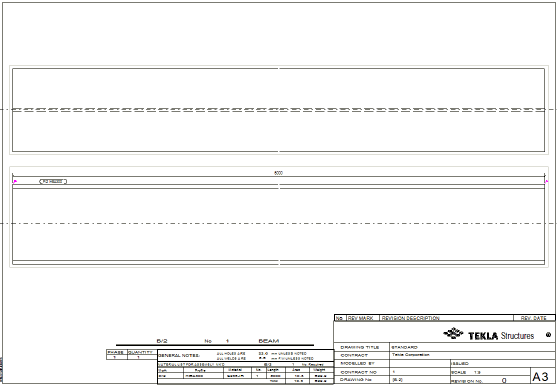

Projection de premier angle :

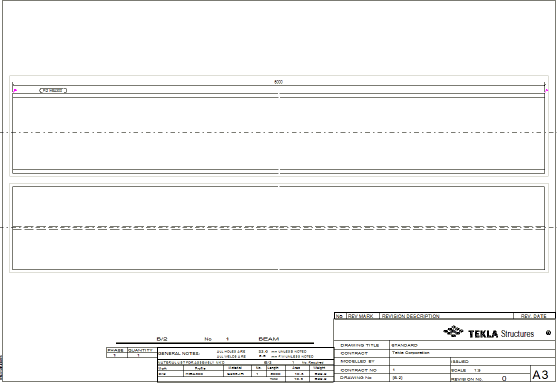

Projection de troisième angle :
