Géométrie d’armature

Sélectionnez l'une des options suivantes :

Il s'agit d'une représentation schématique de l'armature, sans rayon de courbure dans les angles.

Avec cette option, l'armature est représentée avec un rayon de courbure.

Utiliser la même ligne personnalisée

• Oui: La couleur et le type de ligne sont définis en fonction de ce qui est défini dans les propriétés du dessin.

• Non: La couleur et le type de ligne sont définis en fonction des paramètres Couleur et Type de ligne dans cette boîte de dialogue.

• Auto pour utiliser l'échelle de vue en cours pour l'image extraite.

• Personnalisé pour définir une échelle différente de l'échelle de la vue. Par exemple, si l'échelle de vue est 1:50 et que vous souhaitez que l'image soit créée à l'aide de l'échelle 1:25, saisissez 25 dans la zone Valeur d'échelle.

Couleur

Type de ligne

Représentation armature

Sélectionnez la représentation du ferraillage :

• Ligne simple: l'image extraite est représentée par une ligne simple.

• Diamètre nominal des lignes doubles: l'image extraite est représentée par des lignes doubles. Le diamètre nominal de l'acier est pris en compte.

• Diamètre réel des lignes doubles: l'image extraite est représentée avec des lignes doubles. Le diamètre réel de l'acier est pris en compte, y compris les nervures sur l'acier.

Emplacement de l’armature

Définissez la position de l'image extraite à l'aide de l'une des options décrites ci-dessous :

Option 1 :

Dans cette option, la zone autour de l'armature est scindée en quatre quadrants. Le point d'insertion peut être sélectionné dans n'importe quel quadrant aléatoirement.

Exemple :

Option 2 :

Dans cette option, le point d'insertion P1 est l'origine de la forme de courbure.

Exemple :

Option 3 :

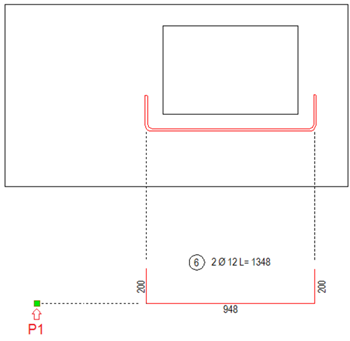

Dans cette option, l'image extraite se trouve sous la ligne du point d'insertion P1. L'image extraite est positionnée de manière centrée par rapport à la position de l'armature dans la forme en béton.

Exemple :

Option 4 :

Cette option crée des repères et des crochets pour toutes les armatures de la vue.

Rotation des barres perpendiculaires à la vue

Faites pivoter les images extraites verticalement ou horizontalement. Ce paramètre affecte uniquement les fers simples perpendiculaires à la vue.

Angle de rotation personnalisé

Fait pivoter toutes les images extraites avec le même angle de rotation.

Orientations du crochet

Définissez l'orientation des crochets de l'armature. Vu depuis une vue de dessus d'une poutre, par exemple, l'orientation des crochets peut être définie sur Dessus, Milieu et Bas de la poutre. Pour toutes les orientations, vous pouvez choisir entre deux options :

Utilisez la zone Epaisseur pour définir une zone pour les aciers du côté supérieur et inférieur de la poutre.

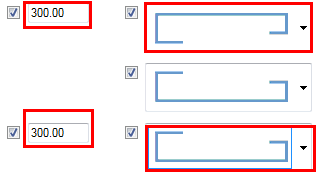

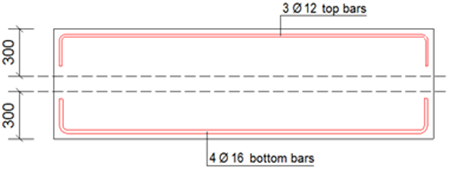

Exemple 1 : dans la vue de face d'une poutre en béton ci-dessous, les épaisseurs Dessus et Bas sont définies à 300 :

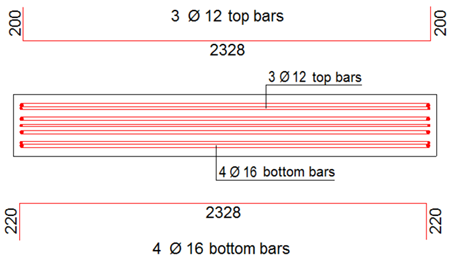

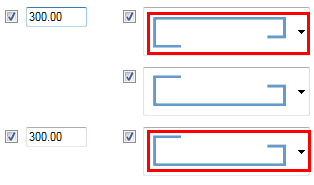

Exemple 2 : vue de dessus d'une poutre en béton

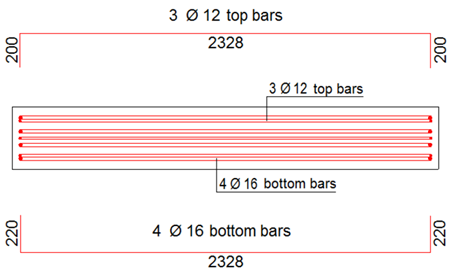

Exemple 3 : vue de dessus d'une poutre en béton avec d'autres orientations des crochets

Options de présentation

Lorsque cette option est définie sur Oui, Amplification amplifie une forme lorsque des armatures se chevauchent. Ce paramètre fonctionne de la même manière que les images extraites dans les repères d'armature.

Dans l'exemple suivant, l'option Amplification est définie sur Oui.

L'option Raccourcir les fers plus longs que permet de définir une longueur de sortie maximum pour les fers longs. Si la limite de la forme dépasse la longueur maximale, l'image extraite est raccourcie avec des lignes de coupe. Utilisez ce paramètre, notamment pour les fers droits ou les fers droits avec crochets.

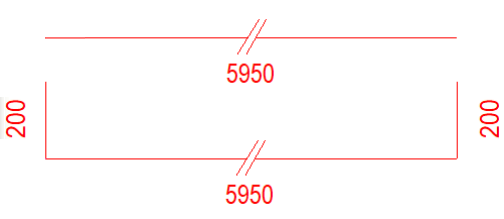

Dans l'exemple suivant, la longueur des fers est supérieure à 1000,00.

Eléments disponibles

Sélectionnez les informations de l'armature à afficher dans le repère, notamment la qualité, le diamètre et les écartements.

Notez que pour l'attribut de gabarit, vous pouvez également saisir le nom d'une propriété personnalisée.

Composants repère

Liste des informations ou des éléments sélectionnés qui s'affichent dans le repère.

Propriétés du texte

Définissez les propriétés du texte. Les fichiers de propriétés disponibles sont ceux qui ont été définis et enregistrés dans Propriétés du texte.

Propriétés du texte d'armatures

Définissez les propriétés du texte du repère d'armature. Les fichiers de propriétés disponibles sont ceux qui ont été définis et enregistrés dans Propriétés du texte.

Nombre d'armatures

Nombre total dans le groupe d’armatures: Affiche le nombre total d'armatures dans le groupe d'armatures, indépendamment du nombre d'armatures physiquement visibles dans le dessin.

Numéro affiché dans la vue: Affiche seulement le nombre des armatures visibles dans la vue dessin.

Nombre total dans un élément béton: Affiche le nombre total d'armatures dans l'élément béton.

Ces options sont disponibles uniquement lorsque vous sélectionnez Numéro comme contenu de repère.

Unités

Définissez les unités :

• Automatique

• mm

• cm

• m

• pied-pouce

• pouce

Uniquement disponibles pour les contenus de repère suivants :

• Longueur

• Cc

• Ecart. mini

• Ecart. maxi

• Ecart. exact

• Ecart cible

• Longueur détaillée

Format

Définissez le format :

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Uniquement disponibles pour les contenus de repère suivants :

• Longueur

• Cc

• Ecart. mini

• Ecart. maxi

• Ecart. exact

• Ecart cible

• Longueur détaillée

Précision

Définissez la précision :

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Par exemple, pour une précision de 0,33, la valeur actuelle 50,40 est affichée comme 50,33.

1/8, 1/16 et 1/32 sont pour les unités impériales.

1/10, 1/100 et 1/1000 permettent de définir la précision sans arrondi.

Positionnement du repère

Définissez le positionnement du repère. Trois options sont disponibles :

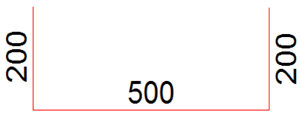

Option 1 :

Le texte du repère est parallèle à 'image extraite.

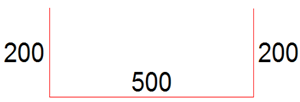

Option 2 :

Le texte du repère est positionné horizontalement.

Option 3 :

Le texte du repère est placé verticalement.

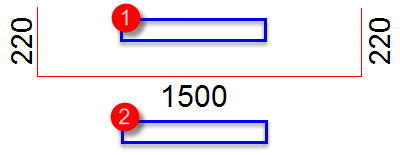

Position horizontale du texte

Définissez la position du texte dans la direction horizontale. Les différentes options sont les suivantes :

Utilisez le paramètre a pour définir la distance :

Position verticale du texte

Définissez la position du texte dans la direction verticale. Les différentes options sont les suivantes :

Utilisez la zone b pour définir une distance :

Créer

Indiquez si toutes les cotations sont affichées ou non sur l'image extraite. Les différentes options sont les suivantes :

• Oui



• Non



Génération des longueurs de segments

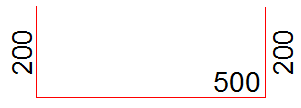

Définissez la génération de la longueur des segments, repérés dans l'image ci-dessous :

Option 1 :

Option 2 :

Option 3 :

Longueurs variables

Pour coter les armatures lorsque celles-ci sont de longueurs différentes, sélectionnez Oui.

Emplacement

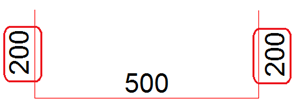

Définissez l'emplacement de la longueur du segment, repéré dans l'image ci-dessous :

Les différentes options sont les suivantes :

• Aucun



• (1)



• (2)



• (3)



• (4)



• (5)



• (6)



Réglages des arrondis

Définissez si l'arrondi est effectué par les paramètres utilisateur ou par rebar_config.inp.

Si vous choisissez d'utiliser rebar_config.inp, vous ne pouvez pas définir les unités, la précision et le format.

Unités

Définissez les unités. Les différentes options sont les suivantes :

• Automatique

• mm

• cm

• m

• pied-pouce

• pouce

Format

Définissez le format. Les différentes options sont les suivantes :

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Précision

Définissez la précision. Les différentes options sont les suivantes :

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Par exemple, pour une précision de 0,33, la valeur actuelle 50,40 est affichée comme 50,33.

1/8, 1/16 et 1/32 sont pour les unités impériales.

1/10, 1/100 et 1/1000 permettent de définir la précision sans arrondi.

Définissez des propriétés pour le texte qui s'affichent pour l'image extraite (longueur des segments). Les fichiers de propriétés disponibles sont ceux qui ont été définis et enregistrés dans Propriétés du texte.

Calcul de la longueur

Longueur exacte :

Si vous sélectionnez Sur l'axe armature, la longueur est calculée le long de l'axe central de l'armature :

Dimensions angulaires

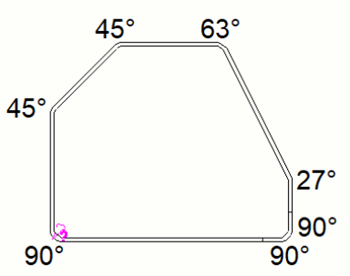

Dans Créer, indiquez si vous souhaitez afficher les angles de pli des images extraites d'armatures.

Les différentes options sont les suivantes :

• Oui: Affiche les angles de courbure.



• Longueurs de cotation : Crée des cotations perpendiculaires lorsque la forme de l'armature a un angle différent de 90° qui revient parallèle ou perpendiculaire au brin d'armature d'origine. Cette option est utile pour les pliages complexes qui se feront normalement sur place.



• Les deux dimensions : Crée un type Longueurs de cotation et une cotation d'angle de base.



Vous pouvez également définir les Propriétés du textepour les angles de pli. Les fichiers de propriétés disponibles sont ceux qui ont été définis et enregistrés dans Propriétés du texte.

Définissez le Format pour les cotations d'angle. Les différentes options sont les suivantes :

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Définissez le Précision pour les cotations d'angle. Les différentes options sont les suivantes :

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Vous pouvez également définir une Couleur et un Type de ligne pour les cotations d'angle.
