Imprimer au format PDF, en tant que fichier dessin (.plt) ou sur une imprimante
Vous pouvez imprimer des dessins et des zones sélectionnées en PDF, en fichiers dessin (.plt) à envoyer sur un traceur ou une imprimante ou directement sortir des dessins sur une imprimante. Vous pouvez également modifier les couleurs et les épaisseurs de ligne de sortie. Vous pouvez imprimer sur une imprimante unique ou sur plusieurs imprimantes, ou imprimer un dessin sur plusieurs feuilles.
Imprimer un dessin
-
Dans le menu Fichier, cliquez sur .
Cette action ouvre la boîte de dialogue Imprimer dessins et le Gestionnaire de documents.
Vous pouvez également lancer l'impression de l'une des façons suivantes :
- Dans Gestionnaire de documents, sélectionnez les dessins, cliquez avec le bouton droit, puis sélectionnez Imprimer, ou cliquez sur le bouton Imprimer
.L'ordre des dessins dans la boîte de dialogue correspond maintenant à l'ordre dans lequel ils sont apparus dans le Gestionnaire de documents au moment où la boîte de dialogue Imprimer dessins a été ouverte.
- Lorsqu'un dessin est ouvert, sélectionnez .
- Appuyez sur Maj+P sur le clavier.
- Dans Gestionnaire de documents, sélectionnez les dessins, cliquez avec le bouton droit, puis sélectionnez Imprimer, ou cliquez sur le bouton Imprimer
-
Chargez les paramètres d'impression souhaités à partir de la liste des paramètres.
Lorsque vous chargez les paramètres d'impression, le bouton Enregistrer reste désactivé. Une fois que vous avez apporté des modifications aux paramètres d'impression, le nom du fichier de paramètres s'affiche en italique et se termine par un astérisque. Le bouton Enregistrer est activé une fois que vous avez modifié les paramètres.
Vous pouvez également attribuer un nouveau nom aux paramètres. Pour plus d'informations sur les paramètres d'impression, voir Fichiers de paramètres d'impression et ordre de recherche.
-
Pour afficher un aperçu du dessin, cliquez sur Cliquez ici pour charger un aperçu dans la zone d'aperçu.
-
L'aperçu du dessin est toujours à jour. Vérifiez l’aperçu chaque fois que vous modifiez les paramètres d’impression.
-
Utilisez la molette de la souris pour faire un zoom avant sur l'aperçu. Vous pouvez également zoomer sur les zones qui vous intéressent. Si l’aperçu devient flou lorsque vous zoomez, il peut être utile d’agrandir la fenêtre.
-
L'aperçu prend aussi en charge le panoramique avec le bouton central de la souris.
-
Si vous souhaitez un aperçu précis, placez la boîte de dialogue d’impression de sorte que vous puissiez voir le dessin actuel et vérifiez que vous avez activé le bouton Épaisseur de traits dans .
-

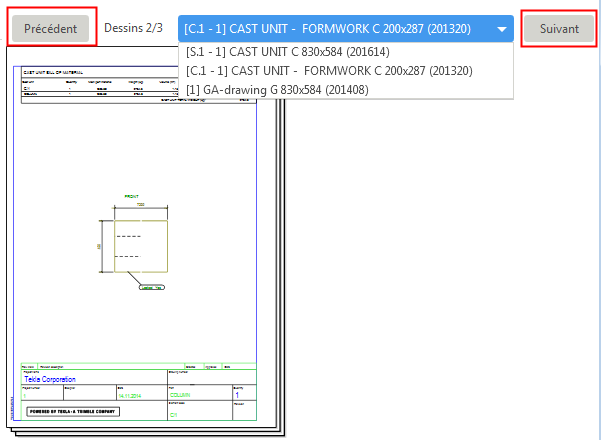

Si vous avez choisi d'imprimer plusieurs dessins, les dessins sont affichés un à un dans l'aperçu. Utilisez Suivant et Précédent pour parcourir l'ensemble des dessins sélectionnés.
-
-

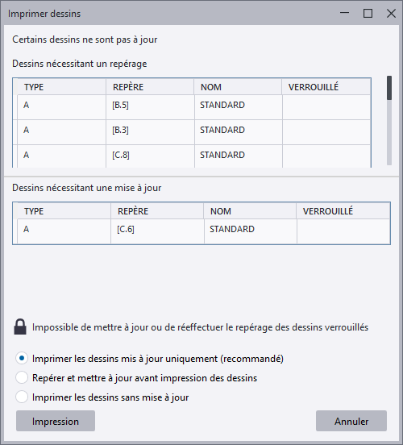

Si vous avez sélectionné des dessins qui nécessitent un repérage ou une mise à jour, une boîte de dialogue s'affiche et vous pouvez sélectionner comment procéder :
Remarque : Vous ne pouvez pas mettre à jour ou repérer les dessins verrouillés.
- Imprimer les dessins mis à jour uniquement (recommandé)
- Repérer et mettre à jour avant impression des dessins
- Imprimer les dessins sans mise à jour
- Pour annuler l'intégralité du processus, cliquez sur Annuler.
-
Cliquez sur Imprimer.

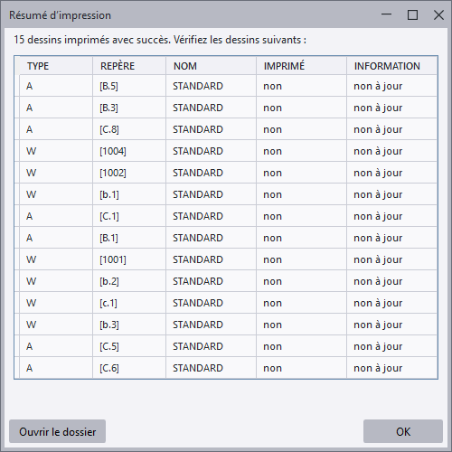

Un résumé s'affiche et montre le résultat de l'impression ainsi que'une liste des dessins qui nécessitent une attention particulière.
Définir des paramètres d’impression
Paramètres sous l’onglet Options
| Paramètre | Options et description |
|---|---|
|
Emplacement du fichier |
Indiquez l'emplacement du fichier PDF ou du fichier dessin, ou utilisez Parcourir... pour rechercher le répertoire. Le répertoire \Plotfiles du répertoire du modèle est l'emplacement par défaut. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin. |
| Imprimante ou traceur | Sélectionnez l'imprimante ou le traceur. Cliquez sur Propriétés... pour ajuster les propriétés de l'imprimante. |
|
Inclure le repère de révision dans le nom du fichier |
Ajoutez l'indice de la dernière révision du dessin imprimé au nom du fichier d'impression. Le numéro de révision est utilisé par défaut. Si vous souhaitez toujours utiliser l'indice de révision à la place, définissez l'option avancée XS_SHOW_REVISION_MARK_ON_DRAWING_LIST sur TRUE. Si l'indice de révision n'est toujours pas affiché, vérifiez les options avancées suivantes et incluez REVISION_MARK dans la valeur : XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M ou XS_DRAWING_PLOT_FILE_NAME_C, en fonction du type de dessin. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin. Voir également l’article d’assistance Inclure le repère de révision du dessin dans le nom du fichier d’impression. |
|
Ouvrir le dossier après l'impression |
Ouvrez le répertoire du fichier PDF ou du fichier dessin dans l'Explorateur Windows une fois l'impression terminée. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin. |
|
Ouvrir le fichier après impression |
Ouvrez le fichier PDF une fois qu'il a été créé.
Cette option est disponible uniquement si vous avez sélectionné Fichier PDF. |
|
Sortie dans un fichier unique |
Imprimez les dessins sélectionnés dans un fichier PDF unique. Si vous ne sélectionnez pas cette option, chaque dessin sélectionné est imprimé dans un fichier PDF séparé. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF. |
|
Nom du fichier PDF |
Donnez un nom au fichier PDF. Le nom de fichier est nécessaire si vous imprimez dans un fichier unique. Par défaut, le nom Combined.pdf est attribué. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF et Sortie dans un fichier unique. Le nom du fichier PDF peut également être défini à l'aide de divers sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Ces sélecteurs ne fonctionnent pas pour un fichier PDF composé de plusieurs dessins. Il arrive parfois que le nom du fichier de dessin comporte un caractère illégal, qui ne peut pas être imprimé. Par conséquent, Tekla Structures remplace un grand nombre de caractères illégaux par un trait de soulignement « _ ». Vérifiez les conventions de dénomination de fichier fournies par Microsoft « Noms de fichiers, chemins et espaces de noms ». |
|
Extension de fichier |
Indiquez une extension de nom de fichier pour le fichier dessin. La valeur par défaut est plt. Cette option est disponible uniquement si vous avez sélectionné Fichier dessin. |
|
Préfixe du fichier Suffixe du fichier |
Entrez un préfixe et/ou un suffixe spécifique à utiliser dans le nom du fichier PDF ou de dessin. Lorsque vous ajoutez un préfixe ou un suffixe, le nom du fichier d'impression qui apparaît dans les cases Préfixe du fichier et Suffixe du fichier est immédiatement mis à jour.
Le nom du fichier peut également être défini à l'aide de sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin. |
|
Ajuster au papier |
Ajustez le dessin au format de papier particulier. Ce paramètre ne fonctionne pas si vous avez sélectionné Echelle. |
|
Echelle |
Forcez l'impression à une échelle spécifique. La valeur Echelle apparaît en rouge si le dessin ne peut pas être adapté au format de papier spécifié. Ce paramètre ne fonctionne pas si vous avez sélectionné Ajuster au papier. |
| Centrer le dessin sur le papier | Centrez le dessin sur la ou les feuilles. |
|
Imprimer sur plusieurs feuilles |
Imprimez sur plusieurs feuilles et indiquez le sens d'impression des feuilles. Cela est particulièrement utile si votre dessin contient plusieurs plans. Sélectionnez pour imprimer De gauche à droite, de haut en bas ou De bas en haut, de droite à gauche. Lorsque vous utilisez Imprimer sur plusieurs feuilles, définissez toujours une Echelle spécifique. L'aperçu montre comment le dessin est subdivisé en feuilles. |
|
Taille papier |
Définissez le format de papier ou utilisez le format automatique.

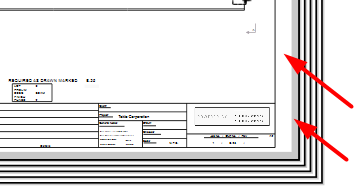

Le paramètre Auto permet à Tekla Structures de sélectionner le format de papier qui présente le moins d'espace perdu lorsque la mise à l'échelle est adaptée à la zone d'impression de la feuille. Il n'est pas rare que les imprimantes ne parviennent pas à imprimer sur la zone complète de la feuille, et laissent alors des marges. La zone imprimable de l'imprimante sélectionnée est déterminée lorsque les options Imprimante ou Fichier dessin sont sélectionnées. Pour les fichiers PDF, l'imprimante n'est pas sélectionnée et la sortie est définie sur la feuille complète. Cependant, le même problème existe lors de l'impression d'un fichier PDF, et le contenu du dessin est adapté à la zone imprimable de l'imprimante sélectionnée. Dans l'image ci-dessous, la zone d'impression apparaît avec un fond blanc et la bordure non imprimable apparaît en gris. Deux fichiers de configuration affectent les formats de papier et les tailles des dessins : PaperSizesForDrawings.dat et DrawingSizes.dat. Pour plus d’informations, voir Fichiers de configuration pour l’impression. |
|
Orientation |
Définissez l'orientation ou utilisez l'orientation automatique. Le paramètre Auto signifie que l'orientation qui optimise l'espace est automatiquement sélectionnée. |
|
Couleur |
Indiquez si la sortie est en Couleur, en Noir et blanc ou en Echelle de gris Tekla. Pour plus de détails sur la façon dont les couleurs standard et personnalisées sont gérées dans différents modes de couleur, voir Couleurs dans les dessins. |
|
Nombre de copies |
Définissez le nombre de copies papier à imprimer. Cette option est disponible uniquement si vous avez sélectionné Imprimante. |
|
Assembler |
Assemblez l'impression lorsque vous imprimez plusieurs copies. Cette option est disponible uniquement si vous avez sélectionné Imprimante. |
|
Polices incorporées |
Incorporez les polices dans un fichier PDF. Cela permet de s'assurer que les polices peuvent être reproduites dans un système où elles ne sont pas installées. En revanche, la taille du fichier s'en trouve également augmentée. Dans certains cas, les polices peuvent être automatiquement intégrées. Lorsque vous utilisez des polices non latines, nous recommandons d'utiliser les polices intégrées. Dans le cas contraire, le PDF peut ne pas s'afficher correctement. Notez que vous pouvez également définir une police Unicode par défaut pour l'option avancée XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING. Si la police sélectionnée ne contient pas tous les caractères du texte, la police est définie par cette option avancée. La valeur par défaut est Arial Unicode MS. Il est possible que cette police ne soit pas installée sur votre ordinateur par défaut, et que vous deviez l'installer. Vous pouvez également définir une autre police qui contient les caractères dont vous avez besoin et que vous avez installé sur votre ordinateur. Polices incorporées est disponible uniquement si vous avez sélectionné Fichier PDF. |
|
Sélectionner une zone |
Sélectionnez une zone rectangulaire à afficher dans le dessin ouvert et imprimez uniquement cette zone. Cette option fonctionne uniquement lorsqu'un dessin est ouvert. Tous les paramètres de la boîte de dialogue Imprimer dessins fonctionnent également lorsque Sélectionner une zone est sélectionné, et vous pouvez modifier l’orientation, l’épaisseur de ligne et le format de papier, par exemple. |
|
Afficher la totalité du dessin |
Lorsque vous avez sélectionné une zone avec Sélectionner une zone, le bouton Afficher la totalité du dessin s'affiche et vous pouvez l'utiliser pour afficher à nouveau l'intégralité du dessin dans l'aperçu. |

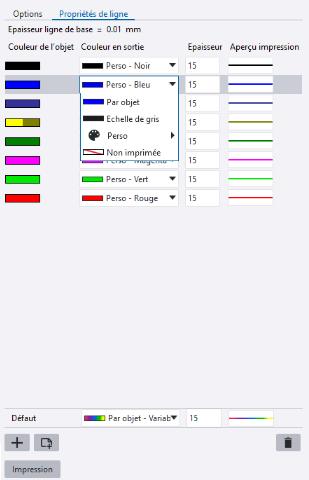

Définir les propriétés de ligne

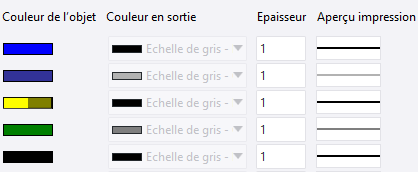

La Couleur de l’objet colonne affiche l’ensemble configuré de couleurs d’objet de dessin par défaut. Utilisez les options Couleur en sortie pour définir les couleurs à utiliser dans la sortie et la colonne Epaisseur poteau pour définir les épaisseurs de lignes. Aperçu impression montre un aperçu des lignes imprimées.
Si vous avez sélectionné Echelle de gris Tekla ou Noir et blanc comme couleur d'impression dans l'onglet Options, le paramètre Couleur en sortie est désactivé.
En Echelle de gris Tekla, certaines couleurs standard apparaissent et sont imprimées en noir, tandis que la nouvelle option de propriété de trait Echelle de gris convertit toutes les couleurs, standard et personnalisées, en différentes nuances de gris à l’aide d’un algorithme. Dans les propriétés de trait, le gris est affiché en mode échelle de gris sous forme de pourcentage, par exemple, « Echelle de gris Tekla - Gris 50 % » ou « Echelle de gris - Gris 29 % ».
| Sur | Procéder comme suit |
|---|---|
|
Utiliser les couleurs de l'aperçu du dessin actuel comme couleurs de sortie |
Vous pouvez utiliser les couleurs d'objet du dessin actuellement affiché en mode aperçu comme couleurs de sortie. Pour utiliser les couleurs de l'aperçu du dessin actuel dans la sortie, supprimez d'abord les propriétés de ligne existantes.
L'épaisseur de ligne de la ligne Défaut est utilisée pour toutes les lignes, mais vous pouvez ajuster l'épaisseur de ligne. |
| Ajouter une nouvelle propriété de ligne |

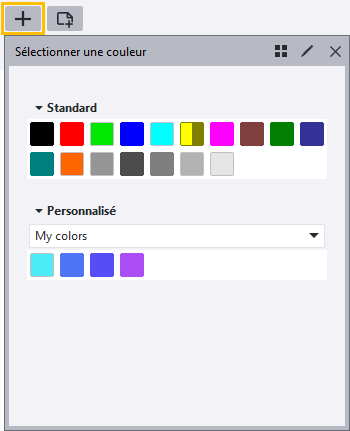

Vous pouvez ajouter une nouvelle propriété de ligne à la liste des propriétés de ligne et spécifier la sortie souhaitée pour celle-ci.
Une nouvelle propriété de ligne avec la couleur spécifiée est ajoutée dans l'onglet Propriétés de ligne. L'épaisseur de ligne est extraite de la ligne Défaut, mais vous pouvez l'ajuster. Si la couleur existe déjà, elle n'est pas ajoutée. |
| Associer la couleur d'un objet à une couleur personnalisée |
Vous pouvez attribuer une couleur personnalisée à une couleur d'objet comme couleur de sortie.
|
| Utiliser la couleur de l'objet de dessin dans la sortie |
Vous pouvez utiliser la couleur de l'objet de dessin comme couleur de sortie.
|
| Imprimer des objets en échelle de gris | Vous pouvez imprimer systématiquement les couleurs d'objet souhaitées en échelle de gris.
|
| Ignorer des objets à l'impression | Vous pouvez ignorer l'impression des objets de dessin qui utilisent une couleur d'objet spécifique.
|
| Supprimer une propriété de ligne |
|

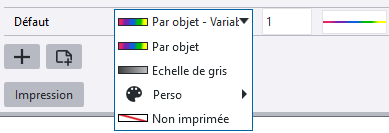

| Utiliser la couleur et la largeur de ligne par défaut à l'impression | La couleur et l'épaisseur de ligne par Défaut sont utilisées pour les couleurs du dessin qui n'ont pas de définition de sortie dans l'onglet Propriétés de ligne.
Pour utiliser une seule couleur et une seule épaisseur de ligne dans l'impression pour tous les objets, définissez la couleur et l'épaisseur de ligne souhaitées pour la ligne Défaut et supprimez toutes les lignes de propriété de ligne. Si vous sélectionnez Par objet, les couleurs des objets de dessin sont utilisées à l'impression telles qu'elles le sont dans le dessin. |
| Définir l'épaisseur de trait |
Suivez l'une des procédures suivantes :
L'épaisseur de ligne est exprimée sous forme de multiple de la valeur de l'option avancée REMARQUE : Les épaisseurs de trait dans l'éditeur de dessin respectent toujours le paramètre Epaisseur de trait si le Mode couleur du dessin est Noir et blanc, mais en modes couleur Couleur et Echelle de gris Tekla, les épaisseurs de trait ne sont exactes dans le dessin courant que si le bouton Épaisseur de traits est activé sous . En mode aperçu avant impression, les épaisseurs de trait correctes sont toujours affichées. Pour écraser la mise à l’échelle de ligne lors de l’impression d’un dessin A1 au format A3 ou A4, par exemple, consultez l’article d’assistance "Redimensionnement lors de l’impression" pour plus d’informations. |
.
.
Autres paramètres d’impression importants
-
L'option avancée XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT contrôle le système de hauteur de police utilisé à l'impression, hauteur de la police CAP ou hauteur de la police em (valeur par défaut). Avec la hauteur CAP, la hauteur de police est identique à la hauteur des lettres majuscules d’une police spécifique, et la hauteur de police reste la même pour l’export et l’impression. Avec la hauteur em, la hauteur de police est convertie d’une unité à une autre (em à CAP) dans l’export et l’impression, et le résultat est souvent une hauteur de police incorrecte.
-
L’option avancée XS_DRAWINGS_LINE_CAP_STYLE définit le style de fin de ligne lors de l’impression. Vous pouvez disposer de sauts de ligne aux coins (valeur 0, par défaut), de coins de ligne arrondis (valeur 1) ou de coins de ligne rectangulaires (valeur 2).
Imprimer sur plusieurs feuilles

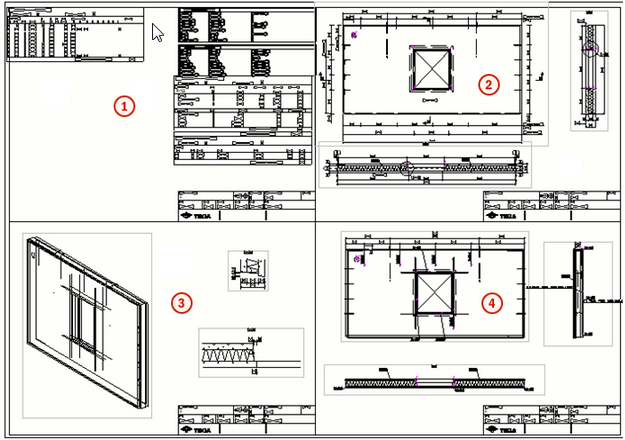

Dans les exemples ci-dessous, les numéros indiquent l’ordre d’impression des feuilles.
Dans cet exemple, l’option De bas en haut, de droite à gauche a été sélectionnée.
Dans cet exemple, l’option De gauche à droite, de haut en bas a été sélectionnée.
Impression sur plusieurs imprimantes
Vous pouvez imprimer sur plusieurs imprimantes en une seule fois en fonction de la taille de papier de chaque dessin sélectionné. Lorsque vous imprimez sur plusieurs imprimantes, vous disposez généralement de différentes imprimantes pour traiter différents formats de papier. Tekla Structures sélectionne automatiquement l'imprimante appropriée pour chaque dessin.
Pour imprimer sur plusieurs feuilles, vous devez :
- Créer et enregistrez les paramètres d’impression des imprimantes nécessaires. Les paramètres d’impression contiennent également les paramètres de couleur.
- Imprimer à l'aide du mode Utiliser plusieurs imprimantes.
Création de paramètres d'impression uniques
Pour pouvoir imprimer sur plusieurs imprimantes, vous devez d'abord créer des paramètres d'impression uniques pour chaque imprimante sur laquelle vous souhaitez imprimer :
-
Dans le menu Fichier, cliquez sur .
-
Sélectionnez Utiliser une imprimante.
-
Définissez les paramètres d'impression souhaitées dans l'onglet Options et dans l'onglet Propriétés de ligne. Sélectionnez le type de sortie et l'imprimante, puis définissez le format de papier que cette imprimante doit gérer en mode Utiliser plusieurs imprimantes.
-
Enregistrez les paramètres sous le nom souhaité en cliquant sur Enregistrer.
-
Répétez cette opération pour chacun des formats de papier souhaités. N’utilisez pas l’option de taille Auto.

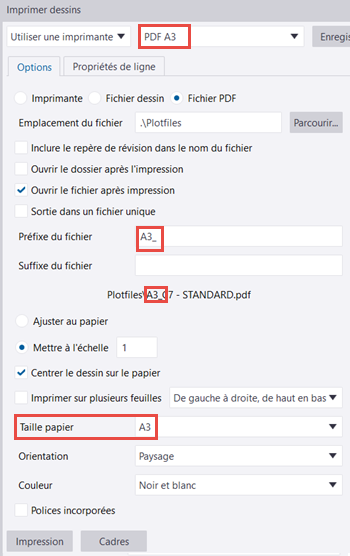

Par exemple, vous pouvez créer les fichiers de paramètres d'impression individuels suivants avec le type de sortie défini sur Fichier PDF :
- PDF A4: Format de papier défini sur A4, préfixe de fichier défini sur A4_
- PDF A3: Format de papier défini sur A3, préfixe de fichier défini sur A3_
- PDF A2: Format de papier défini sur A2, préfixe de fichier défini sur A2_
Lors de l'impression d'un ensemble de dessins sur plusieurs imprimantes à l'aide des fichiers de paramètres d'impression uniques ci-dessus, tous les dessins A4 génèrent des fichiers .pdf avec le préfixe A4_, tous les dessins A3 ont le préfixe A3_ et tous les dessins A2 génèrent des fichiers .pdf avec le préfixe A2_.
Si vous souhaitez imprimer plusieurs tailles de feuilles sur la même imprimante en mode Utiliser plusieurs imprimantes, créez un fichier de paramètres d'impression unique pour chaque format de papier et spécifiez la même imprimante dans tous ces fichiers.
Impression sur plusieurs imprimantes
-

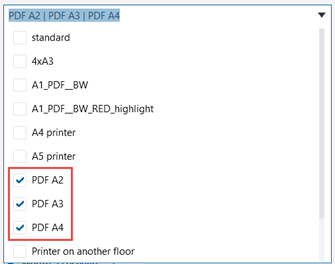

Dans la liste Fichiers des paramètres d'imprimante uniques sélectionnés, sélectionnez les fichiers de paramètres à utiliser lors de l'impression. Vous pouvez sélectionner tous les fichiers de paramètres d'impression ou seulement une partie d'entre eux.

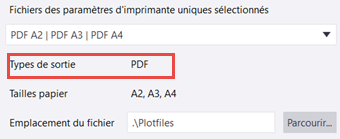

Le type de sortie (imprimante, fichier dessin, fichier PDF) est défini par chaque fichier de paramètres d'impression sélectionné. En général, vous sélectionnez des fichiers de paramètres avec le même type de sortie. Types de sortie répertorie les types de sortie spécifiés dans les fichiers de paramètres d'impression sélectionnés. Les formats de papier définis dans chaque fichier de paramètres d’imprimante s’affichent en regard de Formats de papier.
