Placez automatiquement le point d'associativité du trait de rappel du repère d'armature :
Tekla Structures place le point d'origine du trait de rappel du repère d'armature afin qu'il n'indique qu'une armature. Vous pouvez définir la manière dont Tekla Structures cherche l'emplacement des points d'associativité.
-
Dans le menu Fichier, cliquez sur et accédez à la catégorie Exécution béton.
|
Sur |
Procéder comme suit |
|---|---|
|
Sélectionnez un emplacement optimal pour le point d'associativité. |
Définissez XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION sur |
|
Définissez la distance des autres armatures par rapport au point d'origine afin que Tekla Structures puisse placer ce dernier. |
Définissez une valeur en millimètres pour XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE. |
|
Définissez la longueur de l'étape lors d'une recherche de position optimale pour le point d'associativité le long de l'armature. |
Définissez une valeur en millimètres pour XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH. |
Exemple

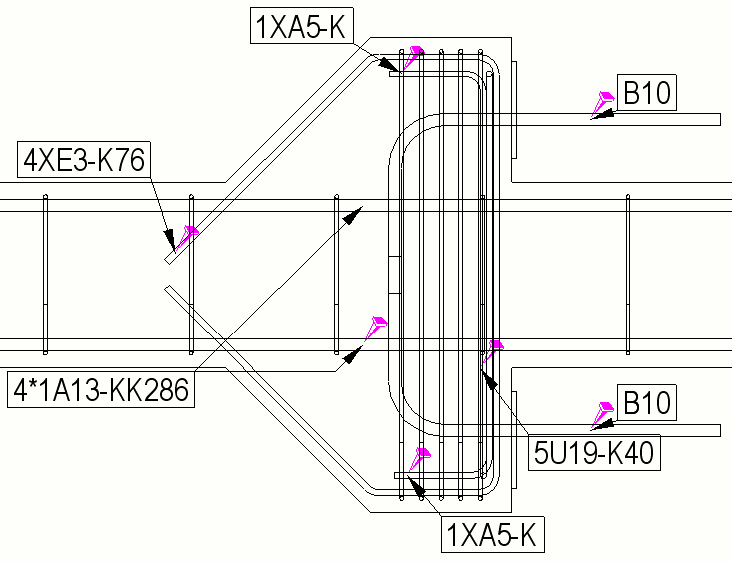

Exemple illustrant des points d’associativité optimisés.
