Combinaison automatique des repères

Tekla Structures peut combiner les repères automatiquement.

Vous pouvez combiner automatiquement :

les repères de pièces et repères de surfaçage
Repères de ferraillage

Pour plus d’informations sur les propriétés des repères, y compris les paramètres de combinaison, voir Propriétés des repères dans les dessins.

Vous pouvez également combiner les repères manuellement. Pour plus d'informations, voir Combiner des repères.

Repères de pièces combinés

En présence d'un repère de pièce combiné, il y a un seul repère pour des pièces similaires dans un dessin, plutôt qu'un repère différent pour chacune des pièces. Les repères de pièces combinés indiquent le nombre de pièces incluses. Ils disposent du contenu des repères des pièces définis ainsi que des informations sur le côté avant/arrière. Les repères sont combinés uniquement dans la direction X de la pièce principale.

Tekla Structures combine des repères pour les pièces visibles d'un dessin si :

Les pièces secondaires sont soudées ou boulonnées à la même pièce principale.
Les pièces se trouvent sur la même ligne.
Les distances entre les pièces sont équivalentes.
Les pièces ont la même position.
La distance entre les pièces n'est pas supérieure à la valeur spécifiée pour l'option avancée XS_PART_MERGE_MAX_DISTANCE.
Le nombre de pièces dans le tableau est au moins égal à la valeur définie pour l'option avancée XS_MIN_MERGE_PART_COUNT.

Limites

Il est impossible de fusionner des repères de pièces (repères d'assemblage) qui ne font pas partie du même assemblage.
Tekla Structures ne combine pas les repères de pièces avoisinantes.

Options avancées dans la combinaison de repères

Les options avancées suivantes peuvent s'avérer utiles pour combiner des repères de pièce :

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTFIX_FOR_MERGED_PART_MARK

XS_NS_POSTFIX_FOR_MERGED_PART_MARK

XS_FS_POSTFIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

Exemple

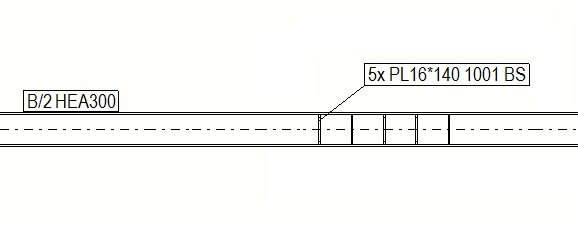

Dans l'exemple ci-dessous, les repères de pièces sont combinés dans la direction X de la poutre HEA300 (pièce principale).

Dans l'exemple ci-dessous, les repères de pièces situés le plus à gauche ne sont pas combinés car ils sont trop éloignés les uns des autres.

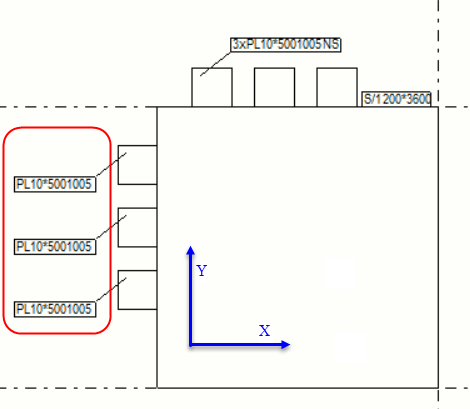

Dans l'exemple ci-dessous, les repères dans la direction Y ne sont pas fusionnés, car les repères sont combinés uniquement dans la direction X (qui est horizontale dans cet exemple).

Combinaison automatique de repères de pièce

Vous pouvez combiner automatiquement des repères de pièce et des repères de surfaçage afin de réduire le nombre de repères dans le dessin.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
Cliquez sur Repère pièce.

Si vous voulez combiner un traitement de surface, cliquez sur Repère traitement surface à la place.
Dans l'onglet Général des propriétés des repères de pièce, définissez Combiner repères sur Oui.
Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Enregistrer pour enregistrer les modifications dans les propriétés de la vue et sur Fermer pour revenir aux propriétés du dessin.

Plans d'ensemble : Cliquez sur OK.
Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Tekla Structures Les repères sont combinés pour les pièces secondaires identiques des deux côtés des pièces principales.

Repères d'armature combinés

Tekla Structures peut combiner automatiquement les repères d'armature de fers similaires, et vous pouvez également combiner les repères d'armature manuellement. Les repères d'armature combinés peuvent comprendre plusieurs blocs ainsi que des informations supplémentaires. Les blocs combinent des repères individuels similaires.

Note:

Pour que Tekla Structures combine automatiquement les repères d'armature dans les dessins, l'armature doit être reliée à la pièce en béton ou à l'élément préfabriqué dans le modèle.

Tekla Structures combine automatiquement les repères pour les fers d’armature visibles si :

Les armatures appartiennent à la même pièce béton ou au même élément préfabriqué.
Les armatures vont dans la même direction.
Les repères des armatures sont identiques.
Les armatures sont proches les unes des autres.
Une ligne droite peut être tracée sur toutes les armatures.

Vous pouvez également définir la distance à laquelle combiner automatiquement les repères pour les armatures visibles à l'aide des options avancées suivantes :

XS_MAX_MERGE_DISTANCE_IN_HORIZONTAL

XS_MAX_MERGE_DISTANCE_IN_VERTICAL

Combinaison automatique de repères d'armatures

Vous pouvez combiner automatiquement des repères d'armatures afin de réduire le nombre total de repères dans le dessin.

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin. Vous pouvez combiner les repères d'armatures dans les croquis béton et les plans d'ensemble.
Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
Dessins d'éléments béton : Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
Cliquez sur Repère armature.
Accédez à l'onglet Combinaison de la boîte de dialogue des repères d'armature.
Sélectionnez une option de la liste Repères identiques dans le même élément béton pour combiner les repères et créer des traits de rappel :
- Un trait de rappel pour le groupe crée un trait de rappel pour un groupe d'armatures.
- Un trait de rappel par rangée: combine les repères et crée un trait de rappel pour une rangée d’armatures.
- Traits de rappel parallèles: combine les repères et crée des traits de rappel parallèles.
- Traits de rappel concourants: combine les repères et fait converger tous les traits de rappel vers un seul point.
- Pas de combinaison: ne combine pas les repères et crée un trait de rappel individuel pour chaque repère.
- Si vous choisissez Pas de combinaison, vous devez malgré tout définir le contenu des repères que Tekla Structures combine automatiquement dans l’onglet Combinaison.
S’il existe plusieurs directions de combinaison possibles, sélectionnez Combiner horizontalement ou verticalement pour la Direction préférée de combinaison .
Sélectionnez le contenu à inclure dans les repères d’armature combinés dans la liste des Eléments disponibles.

Pour vous assurer que les repères d’armature combinés apparaissent dans le dessin, incluez toujours Symbole de séparation dans repère en tant que dernier élément dans le repère d’armature. Pour ne pas utiliser de symbole de séparation, ne remplissez pas cette zone, mais incluez quand même cet élément dans le repère.
Si nécessaire, ajoutez un cadre autour des éléments uniques dans le repère. Vous pouvez définir le cadre individuellement pour chaque élément.
Définissez la police, la hauteur de police et la couleur du texte du repère. Vous pouvez définir ces paramètres individuellement pour chaque élément.
Dessins d'éléments béton : Cliquez sur Enregistrer pour enregistrer les modifications dans les propriétés de la vue et sur Fermer pour revenir aux propriétés du dessin.

Plans d'ensemble : Cliquez sur OK.
Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Exemple

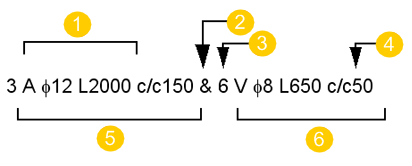

Dans cet exemple, nous combinons trois repères A Ø12 L2000 dans un bloc et six repères V Ø8 L650 dans un autre bloc, puis nous les combinons de la façon suivante :

(1) Contenu repère simple

(2) Symbole séparant les blocs

(3) Préfixe bloc

(4) Distance entre groupes

(5) Bloc 1

(6) Bloc 2
