Définition de hachures dans un dessin

Vous pouvez hachurer les faces, les sections ou les formes graphiques, tels que les cercles et les polygones pour différencier les matériaux. Vous pouvez également utiliser des motifs de hachure sur un traitement de surface.

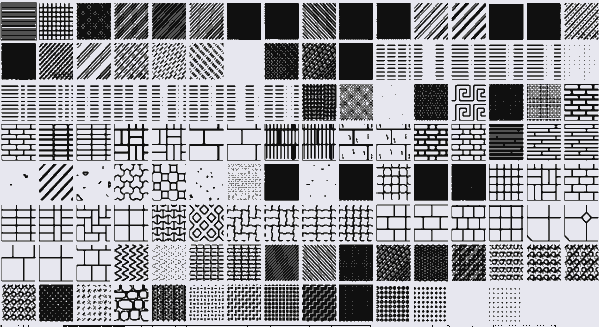

Les motifs de hachure se trouvent par défaut dans le fichier hatch_types1.pat du répertoire …\Tekla Structures\<version>\environments\common\system.

Les motifs de hachure sont recherchés dans les dossiers définis pour les options avancées suivantes, dans l’ordre suivant : XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.

Vous pouvez également ajouter des motifs de hachure à Tekla Structures :

Pour ajouter des motifs de hachure personnalisés dans le fichier hatch_types1.pat, voir Créer des motifs de hachure personnalisés.
Si vous avez un fichier de motifs de hachure (créé dans un logiciel CAO, par exemple), vous pouvez l’ajouter au fichier Tekla Structures.pat avec une légère modification, voir Ajout de motifs de remplissage personnalisés.
