Affichage de chanfreins d'arête dans un dessin

Vous pouvez choisir d'afficher ou non les chanfreins d'arête dans votre dessin ainsi que définir leur type d'affichage.

Ouvrez un dessin avec une vue d'une pièce contenant des chanfreins d'arête et double-cliquez sur le cadre de la vue pour ouvrir les propriétés de la vue du dessin.
Dans l’arborescence des options située à gauche, sélectionnez Pièce.
Dans la zone Repères supplémentaires des propriétés des pièces, cochez la case Chanfreins d'arête oui/non.
Sélectionnez Contour ou Exact dans la liste Représentation selon le résultat souhaité.

Exact

Contour
Cliquez sur Modifier.
Si nécessaire, double-cliquez sur le chanfrein d’arête dans le dessin et modifiez la couleur et le type de ligne dans les propriétés du chanfrein d’arête.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.

Exact	Contour

Pour afficher les chanfreins d'arête d'une pièce particulière dans un dessin, double-cliquez sur la pièce dans le dessin et, dans les propriétés de la pièce, cliquez sur le bouton d'œil Chanfreins d'arête

, puis cliquez sur Modifier.

Définition de la couleur et du type de ligne par défaut des chanfreins d'arête

Vous pouvez définir une couleur et un type de ligne par défaut pour les chanfreins d'arête dans des dessins.

Dans le menu Fichier, cliquez sur Paramètres > Options et accédez aux paramètres Objets dessin.
Définissez la couleur et le type de ligne par défaut pour le chanfrein.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Pour enregistrer les paramètres par défaut et fermer la boîte de dialogue, cliquez sur OK.

Tip:

Vous pouvez remplacer manuellement les paramètres par défaut dans un dessin en double-cliquant sur le chanfrein d’arête et en modifiant la couleur et le type de la ligne de chanfrein d’arête dans les propriétés du chanfrein d’arête.

Modification manuelle de la couleur et du type de ligne du chanfrein d'arête

Vous pouvez modifier le type et la couleur de ligne des chanfreins d'arête manuellement dans un dessin ouvert. Ces paramètres sont prioritaires sur la couleur et le type définis par défaut dans les paramètres Objets dessin de la boîte de dialogue Options.

Assurez-vous d'abord que vous avez défini les chanfreins visibles dans les propriétés de la pièce.

Pour modifier les propriétés du chanfrein d’arête, double-cliquez sur le chanfrein d’arête dans un dessin ouvert.
Sélectionnez le type et la couleur de ligne souhaités.
Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Cliquez sur Modifier.

La couleur et le type de ligne changent.

La couleur invisible est souvent utilisée pour les lignes de chanfrein d'arête car il se peut que vous ne souhaitiez pas les imprimer ou les afficher dans les dessins à petite échelle, mais néanmoins pouvoir les voir et les sélectionner, par exemple pour ajouter des notes associatives.

Exemple

Les exemples suivants illustrent la manière dont les chanfreins d'arête sont affichés avec différents paramètres de représentation de pièce :


Représentation de pièce définie sur Exact.
Représentation de pièce définie sur Contour, chanfrein d'arête non sélectionné.

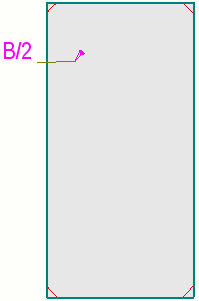

Représentation de pièce définie sur Contour, chanfrein d'arête sélectionné.

Ajout de notes associatives à des chanfreins d'arête

Vous pouvez ajouter des notes associatives à des chanfreins d'arête.

Ouvrez un dessin d'une pièce qui possède des chanfreins d'arête.
Double-cliquez sur les pièces et les chanfreins d’arête et modifiez les propriétés des pièces et des chanfreins d’arête afin que les chanfreins d’arête soient visibles et que vous puissiez les sélectionner facilement.
Pour ouvrir les propriétés des notes associatives, maintenez la touche Maj enfoncée et dans l'onglet Annotations du dessin, cliquez sur l’une des commandes dans la liste déroulante Note.
Vous pouvez également sélectionner Note associative dans la liste d’objets du panneau des propriétés.
Dans la liste Type objet, sélectionnez Chanfrein d'arête.
Dans l’éditeur visuel de note associative, cliquez sur le bouton plus pour ouvrir la liste des éléments et sélectionnez les éléments à ajouter à la note.
Vous pouvez supprimer les éléments inutiles de la note en cliquant sur le bouton de suppression rouge
Modifiez les autres propriétés si nécessaire.
Pour ajouter la note, cliquez sur un chanfrein d’arête dans le dessin.

Si vous utilisez un trait de rappel, vous devez choisir l'emplacement de la note.

Exemple : Chanfreins d’arête

Voir ci-dessous les exemples types d’affichage de chanfreins d’arête dans les dessins.

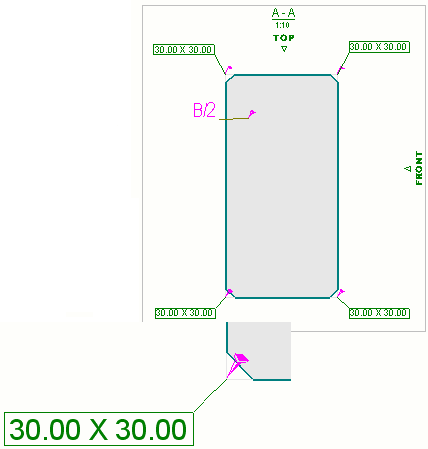

Dans le premier exemple, la Représentation de la pièce est définie sur Exact et Chanfreins d'arête est défini comme visible. La couleur invisible est souvent utilisée pour les lignes de chanfrein d'arête car il se peut que vous ne souhaitiez pas les imprimer, mais les afficher et les sélectionner dans le dessin, par exemple, pour ajouter des notes associatives.

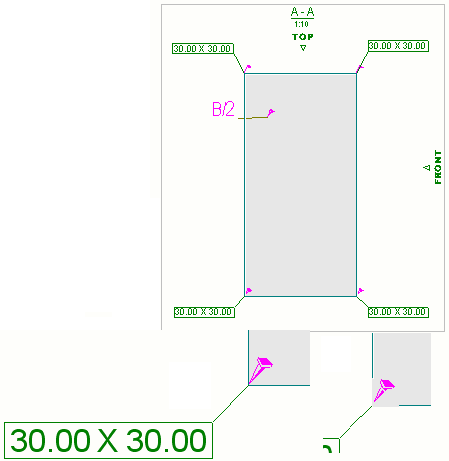

Dans le second exemple, la Représentation de la pièce est définie sur Contour et Chanfreins d'arête est défini comme visible dans les propriétés de la pièce. La couleur invisible est utilisée pour les lignes de chanfrein d’arête car il se peut que vous souhaitiez afficher et sélectionner des chanfreins dans le dessin, par exemple, pour ajouter des notes associatives. Ce type de représentation est souvent utilisé lorsque l’échelle est petite et que vous n’avez pas besoin de voir les petits chanfreins clairement. Le chanfrein d'arête en bas à droite de l'image illustre l'apparence des chanfreins d'arête sélectionnés.

Affichage des chanfreins d'arête dans les dessins
