Dessin d'images extraites avec l'application Dessiner les images extraites d'armatures
L'application Dessiner les images extraites d'armatures crée des dessins éclatés de l'armature en utilisant les paramètres définis dans Image extraite et repère d'armature ou dans les notes associatives. L'application peut être utilisée pour la création d'images extraites automatiquement pour plusieurs armatures à la fois. Pour optimiser le travail avec différents types de dessins, utilisez Dessiner les images extraites d'armatures avec Image extraite et repère d'armature.
L'application crée des images extraites d'armatures en fonction des objets que vous sélectionnez. Vous pouvez sélectionner :
- Ferraillage : les formes de courbure sont créées uniquement pour les armatures sélectionnées.
- Pièces : les formes de courbure sont créées pour les armatures dans la pièce en béton sélectionnée.
- Vues : les formes de courbure sont créées pour les armatures dans la vue de dessin sélectionnée.
- Dessin à partir de Gestionnaire de documents : les formes de courbure sont créées pour les armatures dans les dessins sélectionnés.
Dessin d'images extraites
-
Cliquez sur le bouton Applications & composants
dans le panneau latéral pour ouvrir le catalogue Applications & composants.
-
Dans la liste Applications, double-cliquez sur Dessiner les images extraites d'armatures.
-

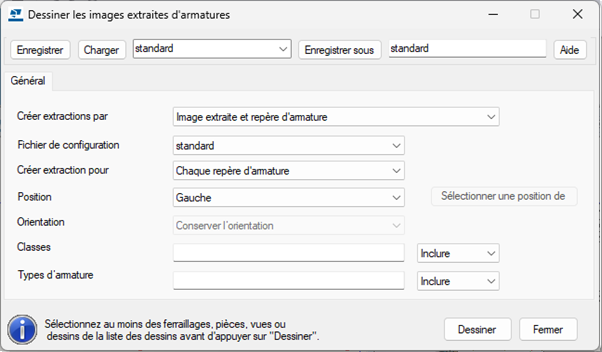

Définissez la méthode de création, les positions des formes de courbure et les autres paramètres nécessaires :
Créer extractions par
Image extraite et repère d'armature:
-
Créez les formes de courbure sur la base d'un fichier de paramètres Image extraite et repère d'armature enregistré.
Définissez et enregistrez les paramètres dans l’application Image extraite et repère d'armature , qui peut être lancée depuis le Applications & composants catalogue.
Note associative:
-
Créez les formes de courbure à partir d'un fichier de propriétés de notes associatives enregistré.
-
Définissez et enregistrez les propriétés dans les propriétés de note associative. Il est important de définir au moins un fichier de propriétés d'image extraite pour les notes associatives.
Fichier de configuration Sélectionnez les paramètres souhaités dans la liste. La liste montre les paramètres Image extraite et repère d'armature ou Note associative en fonction de votre sélection Créer extractions par. Créer extraction pour
Chaque repère d'armature: une image extraite est créée pour chaque repère d'armature.
Chaque groupe d’armatures: une image extraite est créée pour chaque groupe d'armatures.
Position
Définit la position des formes de courbure par rapport à la pièce en béton. Les options sont différentes pour Image extraite et repère d'armature et Note associative :
Options de position pour Image extraite et repère d'armature :
Au-dessus et en bas: Place les images extraites au-dessus et en bas de la pièce en béton.
Bas: Place les images extraites en bas de la pièce en béton.
Dessus: Place les images extraites au-dessus de la pièce en béton.
Gauche: Place les images extraites du côté gauche de la pièce en béton.
Droite: Place les images extraites du côté droit de la pièce en béton.
Position personnalisée dans les blocs alignés : Répartit les formes de courbure en colonnes, dans la zone que vous sélectionnez. Par défaut, toutes les armatures dans une colonne sont alignées verticalement. Sélectionnez la zone souhaitée à l’aide du bouton Sélectionner une position de bloc.
Options de position pour Note associative :
Bas: Place les images extraites en bas de la pièce en béton.
Bas - position dans la pièce : Place les formes de courbure en bas de la pièce en béton, selon le côté le plus long. La logique de placement prend en compte l’orientation de la pièce, calcule le côté le plus long de la pièce et l’utilise comme référence pour déterminer ce que signifie "bas" dans ce contexte.
Droite: Place les images extraites du côté droit de la pièce en béton.
Droite - repère dans la pièce : Place les formes de courbure du côté droit de la pièce en béton, dans l’ordre du côté le plus long. La logique de placement prend en compte l’orientation de la pièce, calcule le côté le plus long de la pièce et l’utilise comme référence pour déterminer ce que "droit" signifie dans ce contexte.
En bas et à droite : Place les formes de courbure au-dessous et à droite de la pièce en béton.
Dessus: Place les images extraites au-dessus de la pièce en béton.
Dessus - repère dans la pièce : Place les formes de courbure au-dessus de la pièce en béton, selon le côté le plus long. La logique de placement prend en compte l’orientation de la pièce, calcule le côté le plus long de la pièce et l’utilise comme référence pour déterminer ce que signifie « dessus » dans ce contexte.
Au-dessus et en bas: Place les images extraites au-dessus et en bas de la pièce en béton.
Au-dessus et en bas - repère dans la pièce : Place les formes de courbure au-dessus et en bas de la pièce en béton, selon le côté le plus long. La logique de placement prend en compte l’orientation de la pièce, calcule le côté le plus long de la pièce et l’utilise comme référence pour déterminer ce que signifie "au-dessus et en bas" dans ce contexte.
Orientation Les différentes options sont les suivantes :
Conserver la rotation
Rotation à l'horizontale
Ce paramètre est disponible uniquement lorsque vous avez sélectionné l’option Position personnalisée dans les blocs Position alignés.
Classes
Incluez ou excluez les classes définies d'armature.
Définissez la classe des armatures. Utilisez Exclure ou Inclure pour définir s'il convient de créer une forme de courbure pour ces armatures.
Types d’armature
Incluez ou excluez les formes de courbure définies.
Vous pouvez définir les codes forme des armatures. Utilisez Exclure ou Inclure pour définir si vous souhaitez créer une forme de courbure pour ces armatures.
Vous pouvez vous renseigner sur le code de forme d'une armature en cliquant sur Information objet
dans le ruban. -

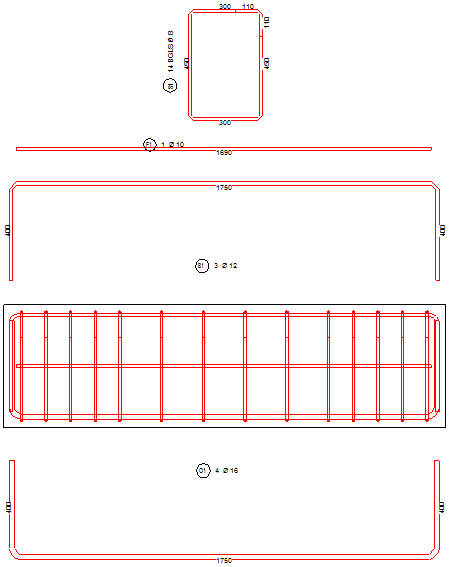

Exemples :
