Glissement, modification de forme et redimensionnement des objets de dessin
Plusieurs objets de dessin, lignes de cotation et traits de rappel de nombreux objets du dessin possèdent des poignées. Vous pouvez utiliser ces poignées pour faire glisser, changer la forme et la dimension des objets. Si vous avez activé le bouton Glisser-déposer le dessin, vous n’avez pas besoin de sélectionner les poignées ou les objets séparément pour faire glisser, modifier la forme ou redimensionner les objets.
Faites glisser, redimensionnez ou modifiez la forme des objets d’annotation, des objets graphiques et des titres de maillage
- Dans un dessin ouvert, accédez au menu Fichier, cliquez sur Paramètres et cochez la case Glisser-déposer le dessin. Vous pouvez ensuite déplacer, faire glisser, redimensionner ou modifier la forme des objets de dessin tels que des annotations, des objets graphiques et des titres de maillage sans sélectionner les objets ou les poignées en premier.
- Pour déplacer les points de poignée des objets graphiques à redimensionner ou dont la forme doit être modifiée, appuyez sur le bouton gauche de la souris au niveau de la poignée et faites glisser la poignée vers la nouvelle position.
- Pour faire glisser les poignées des titres de maillage, vous devez d’abord sélectionner la ligne de maillage. Vérifiez que le bouton de sélection Sélection d'une ligne de maillage

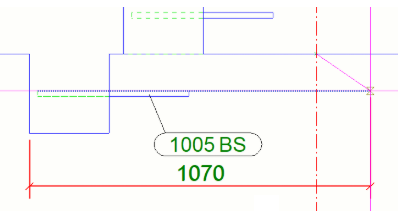

est activé. - Vous pouvez également faire glisser le point d’associativité du trait de rappel des objets d’annotations.
Faire glisser les cotations
- Activez le bouton Glisser-déposer le dessin pour faire glisser sans sélectionner d'abord les poignées.
- Pour faire glisser les repères de cotation afin d'éviter tout recouvrement entre les cotations et les repères, sélectionnez d'abord la poignée du repère.
- Vous ne pouvez faire glisser que les cotations relatives, pas les cotations absolues.
- Les cotes droites (linéaires) dans les dessins peuvent être modifiées en faisant glisser les poignées de cotation.
- Déplacement dans les lignes de cote simples : Si vous essayez de déplacer un point de cotation à une nouvelle position qui se situe derrière un point de cotation existant, le point de cotation sélectionné sera supprimé de l'ancienne position et recréé à la nouvelle position privilégiée. Si vous essayez de déplacer le point aux mêmes coordonnées où le point existant se trouve déjà, le point de cotation déplacé est automatiquement renvoyé à la position initiale.
- Déplacement dans des jeux de cotations : Si vous essayez de déplacer le point dans la zone entre deux points de lignes de cote voisines, le point de cotation sélectionné sera supprimé de l'ancienne position et recréé dans la nouvelle position privilégiée. Si vous essayez de déplacer le point aux mêmes coordonnées où le point existant est déjà situé, le point de cotation déplacé sera supprimé de l'ancien emplacement et sera associé au point existant, après l'avoir déplacé au nouvel emplacement.

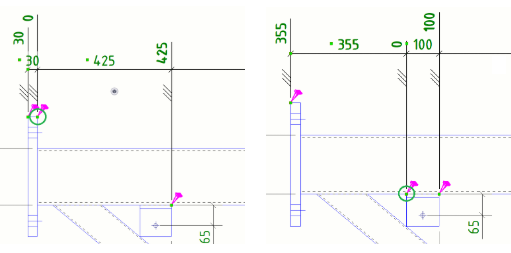

- Le déplacement d'un point de cotation avec des coordonnées nulles dans une cotation absolue vous permet de modifier les coordonnées du point de cotation de départ sans exécuter la commande Définir l'origine de cotation.
Remarque :
Quand vous faites glisser un repère, une note, un texte ou une cotation, son paramètre de placement peut être défini sur fixé selon le paramétrage des options avancées répertoriées ci-dessous. Le repère, la note, le texte ou la cotation reste à sa place, même si vous mettez à jour le dessin. Vous pouvez également vérifier les paramètres définis pour les options avancées suivantes :
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
