Propriétés de cotation

Utilisez les propriétés de cotation pour afficher et modifier l'apparence, la position et le contenu des cotations.

Pour ouvrir les propriétés de cotation :

Cliquez sur une cotation dans un dessin ouvert. Si le panneau des propriétés n'est pas ouvert, double-cliquez sur la cotation. Les propriétés spécifiques à la cotation sélectionnée sont affichées.
Dans un dessin ouvert, accédez à l'onglet Cotation, maintenez la touche Maj enfoncée et cliquez sur l'une des commandes de cotation. Les propriétés de cotation du centre de gravité sont affichées dans une boîte de dialogue.
Sélectionnez l'un des types de cotation dans la liste des types d'objet du panneau des propriétés du dessin. Cinq ensembles de propriétés de cotation sont disponibles : Cotation linéaire, Cotation courbe, Cotation angulaire, Cotation radiale et Repère d'armature.
Dans un dessin ouvert, accédez au Démarrage rapide, commencez à saisir propriétés de cotation et sélectionnez Propriétés de cotation dans la liste. La boîte de dialogue des propriétés de la cotation s'affiche.
Pour ouvrir la boîte de dialogue Propriétés de cotation pour les plans d'ensemble avant la création d'un dessin, accédez à l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Plan d'ensemble, puis sur Ligne de cotations....
Pour ouvrir la boîte de dialogue Propriétés de cotation pour les plans d'ensemble lorsque le dessin est ouvert, double-cliquez sur l'arrière-plan du dessin et sélectionnez Ligne de cotations....

Tous les paramètres de cotation sont décrits ci-dessous. Notez que tous les paramètres ne sont pas disponibles pour tous les types de cotation.


Paramètre	Description
Enregistrer, charger et rechercher des propriétés dans le panneau des propriétés	Pour charger des propriétés prédéfinies, sélectionnez les propriétés dans la liste. Pour enregistrer les propriétés modifiées, cliquez sur . Vous pouvez également enregistrer les propriétés sous un autre nom. Pour rechercher une propriété, commencez à saisir le nom de propriété.
Armature (disponible uniquement pour les cotes d'armatures)
Cotation jusqu'à	Spécifie si les cotes sont créées entre Toutes les armatures ou entre les Armatures de début et de fin uniquement.
Bord de pièce	Ajoutez les cotes fermées à l'arête de la pièce dans les cotes des groupes d'armatures. Ce paramètre est disponible uniquement si Cotation jusqu'à est défini sur Toutes les armatures.
Sous-groupement	Spécifie si des sous-groupements sont créés pour les différents espacements d'armature dans un objet d'armature afin que les repères puissent afficher les propriétés du sous-groupement. Sous-groupement est uniquement disponible lorsque Cotation jusqu'à est défini sur Toutes les armatures.
Trait de rappel sur armature visible	Affichez les traits de rappel sur les armatures visibles.
Type de dimension variable	Spécifie si les cotations inclinées ont une représentation Linéaire ou Biaisée.
Type de cotation courbe	Spécifie si les cotations courbes ont une représentation Linéaire ou Mesure d'arc.
Ligne de cotation
Cotation linéaire	Définissez le type de cotation pour les cotations linéaires. Relatif: Ajoutez un point aux cotations point à point. Absolu: Cotations à partir d'un point d'origine commun. Relatif et absolu: combinaison de point à point et de point d'origine commun. Absolu US: Cotations à partir d'un point d'origine commun, incluant un repère de cotation absolue (RD). Absolu US 2: Identique à Absolu US, mais convertit les cotations courtes en cotations relatives. Absolu avec relatives courtes: Identique à Absolu, mais convertit les cotations courtes en cotations relatives. Autre appellation : absolu interne. Cette option peut afficher les deux cotations, mais elle n'affiche pas les cotations relatives quand les cotations sont longues. Cette option affiche les cotations absolues à l'intérieur des lignes de cotation. Absolu avec toutes les relatives au-dessus: Identique à l'option Relatif et absolu, mais place les cotations relatives au-dessus des absolues. Niveau Créez une cotation de niveau au point sélectionné. Ce type est uniquement disponible dans les propriétés des cotations manuelles en mode dessin.
Type en X	Ce paramètre est disponible dans les propriétés de cotation du plan d'ensemble uniquement. Remplacez le paramètre linéaire pour les cotes horizontales. Si vous laissez cette option vide, Tekla Structures utilise les paramètres d'option Linéaire . La direction x signifie généralement que les cotes sont parallèles à l'axe x du dessin.
Cotation courbe	Disponible pour les cotations courbes. Définissez s'il faut utiliser les unités d'angle ou les unités de distance pour les cotations courbes.
Cotation angulaire	Disponible pour les cotations angulaires. Définissez l'apparence des cotations angulaires. Les différentes options sont les suivantes : Degrés sur le côté Degrés au sommet de l'angle Triangle Triangle et degrés En Grades sur le côté En Grades au sommet de l’angle Triangle avec grades Vous pouvez utiliser l’option avancée XS_ANGLE_GRADIAN_SIGN pour définir le symbole de grade souhaité pour les options utilisant des grades. "g" est la valeur par défaut.
Lg base triangle	Disponible pour les cotations angulaires. Définissez la longueur de la base d'un triangle.
Couleur de ligne	Définissez la couleur de la ligne de cote. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Forme flèche	Sélectionnez le type de flèche de la ligne de cotation. Vous pouvez également créer vos propres types de flèche, voir Personnalisation des flèches de ligne de cotation. Dans les propriétés de cotation du plan d'ensemble, vous pouvez également sélectionner séparément le type de flèche de cotation pour Cotations absolues US et Niveaux .
Hauteur flèche	Définissez la hauteur de la pointe de la flèche.
Longueur flèche	Définissez la longueur de la pointe de flèche.
Trait de rappel court	Définissez si Tekla Structures doit créer des extensions de trait de même longueur ou utiliser automatiquement le trait de rappel court si la ligne de cote se retrouve sur une ligne de maillage. Si vous souhaitez amplifier les cotations, vous devez définir cette option sur Non.
Valeur de dimension
Couleur police	Sélectionnez la couleur du texte du repère. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Police, Hauteur police	Sélectionnez la police à utiliser dans le texte du repère. Vous pouvez également modifier la hauteur de police.
Placer sur la ligne (Position dans les propriétés de cotation d'un plan d'ensemble)	Définissez la façon dont le texte du repère est placé par rapport à la ligne de cote : Au dessus de la ligne de cotation ou Sur ligne de cotation.
Arrière-plan (Masque d'arrière-plan dans les propriétés de cotation d'un plan d'ensemble)	Sélectionnez Opaque pour masquer la zone du dessin qui est couverte par le texte du repère. Sélectionnez Transparent pour afficher le contenu du dessin en arrière-plan du texte du repère de sorte que le dessin soit visible.
Cadre	Définissez un cadre pour le texte du repère ou sélectionnez Aucun. Souligner Rectangle Rectangle arrondi Rectangle losange
Unités	Définissez les unités utilisées pour la cotation. auto utilise les unités définies dans le modèle. mm (millimètres) cm (centimètres) m (mètres) ft-in (pieds et pouces) Les pouces sont convertis en pieds (nombres entiers) et les pouces restants s'affichent en pouces. cm / m (centimètres et mètres) Les cotations inférieures à 100 cm s'affichent en centimètres et celles supérieures à 100 cm s'affichent en mètres. Les millimètres s'affichent en exposant. pouces (pouces, décimales utilisées) pieds (pieds, décimales utilisés)
Précision	Définissez la précision des cotations. Les éléments suivants permettent de définir la précision avec l'arrondi. Par exemple, avec une précision de 0,33, la dimension actuelle 50,40 affiche 50,33. 0.00 0.50 0.33 0.25 Les unités impériales sont les suivantes : 1/8 1/16 1/32 Les éléments suivants permettent de définir la précision sans arrondi : 1/10 1/100 1/1000 Les options d’arrondi suivantes effectuent l’arrondi toujours en millimètres, quelle que soit l’unité sélectionnée : 2.50 5.00 10.00
Format	Définissez le format des cotations : le nombre de décimales et leur apparence. ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# Les options suivantes sont disponibles uniquement pour les cotations linéaires : ## ^#/##.## ^#
Grouper milliers (Grouper milliers dans les propriétés de cotation d'un plan d'ensemble)	Sélectionnez Oui pour grouper les valeurs de cotes longues.
Combiner cotations identiques	Combinez les cotations identiques. Les options sont Non, 360 et 360=180. La précision de combinaison des cotations égales est de 0,1. Ce paramètre n'est pas disponible uniquement dans les propriétés de cotation du plan d'ensemble.
Qté mini pour combiner	Définissez le nombre minimum de cotations à combiner. Ce paramètre n'est pas disponible uniquement dans les propriétés de cotation du plan d'ensemble.
Visibilité valeurs numériques	Cochez cette case pour afficher la valeur numérique dans les cotes. Ce paramètre n'est pas disponible uniquement dans les propriétés de cotation du plan d'ensemble.
Etiquettes et Contenu de l'étiquette (non disponible dans les propriétés de cotation du plan d'ensemble ou pour certains types de cotes)

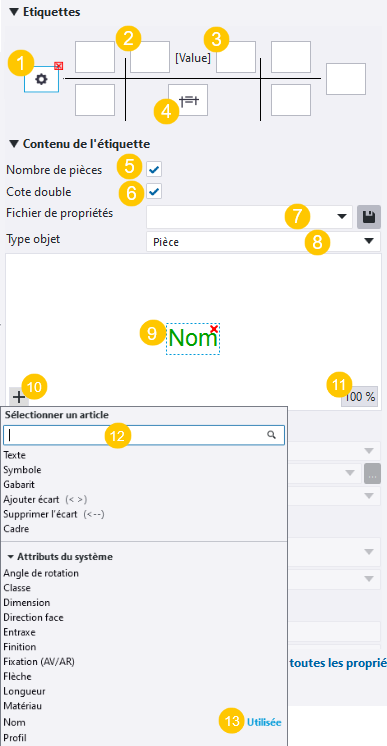

Éditeur d'étiquette de cotation	La section Contenu de l'étiquette est affichée lorsque vous cliquez sur un conteneur d'étiquette. (1) Conteneurs d'étiquette disponibles autour de la ligne de cotation. Cliquez sur un conteneur d'étiquette pour le sélectionner. Utilisez le bouton rouge de suppression dans l'angle supérieur droit du conteneur pour supprimer le contenu. Vous pouvez entrer du texte ou cliquer sur le bouton et sélectionner les éléments souhaités dans la liste d'éléments. Dans les étiquettes, vous ne pouvez pas utiliser d'attributs de gabarits tels que `MODEL_TOTAL` faisant référence à l'ensemble du modèle. Les étiquettes vérifient uniquement les informations de l'objet du dessin, et non de la totalité du modèle. (2) Étiquette de préfixe (3) Étiquette de suffixe (4) Étiquette Cotation double (5) Case à cocher Nombre de pièces : Lorsque vous cliquez sur un conteneur d'étiquette, la case à cocher Nombre de pièces devient disponible. Lorsque vous cochez la case, l'étiquette sélectionnée affiche le nombre de pièces. (6) Case à cocher Cotation double : Lorsque vous cliquez sur le conteneur d'étiquette (4), la case à cocher Cotation double devient disponible. Lorsque vous cochez la case, les cotes doubles sont appliquées. (7) Fichier de propriétés: Chargez un ensemble de contenus d'étiquettes de cotations prédéfinies. Vous pouvez également enregistrer le contenu des étiquettes. (8) Type objet: Définissez le type de l'objet de construction que vous cotez. Les options sont Pièce, Boulon, Armature, Traitement de surface et Objet de coulage. Ce paramètre n'est pas disponible lorsque vous avez sélectionné une cotation dans un dessin ouvert. (9) Éditeur d'étiquette pour ajouter du contenu dans les étiquettes de cotation. Vous pouvez faire glisser des éléments vers un autre emplacement à l'intérieur d'un conteneur d'étiquette. Cliquez sur le bouton de suppression rouge dans l'angle supérieur droit pour supprimer l'élément. (10) Liste d'éléments. Cliquez sur le bouton plus pour ouvrir la liste des éléments, puis sélectionnez les éléments à ajouter dans le conteneur d'étiquette en cours. (11) Le bouton % affiche le niveau de zoom actuel dans l'aperçu. Vous pouvez effectuer un zoom avant ou arrière en faisant défiler le bouton central de la souris. Cliquez sur le bouton pour zoomer pour un ajustement optimal. (12) Zone de recherche pour la recherche d'éléments. Entrez l'élément que vous souhaitez trouver. Si vous ne trouvez pas l'attribut utilisateur souhaité dans la liste, vous pouvez entrer le nom de l'attribut dans la zone de recherche et appuyer sur Entrée pour l'ajouter. (13) Si vous avez déjà ajouté un élément dans une étiquette, l'élément est marqué avec le texte Utilisée dans la liste des éléments.
Couleur police, Police, Hauteur police	Définissez la police, la couleur de police et la hauteur de police pour l'intégralité de l'étiquette ou pour les éléments d'étiquette sélectionnés. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Cadre, Couleur cadre	Définissez un cadre et une couleur de cadre pour l'intégralité du conteneur de l'étiquette ou pour un élément d'étiquette unique. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Unités, Format	Définissez l'unité et le format des éléments de longueur ou de diamètre.
Rotation	Définissez la rotation des étiquettes de cotes. Les différentes options sont les suivantes : Parallèle à la ligne de cotation ne permet pas de faire pivoter l'étiquette. Il s'agit de la valeur par défaut. Perpendiculaire à la ligne de cotation fait pivoter l'étiquette. Ce paramètre n'est pas disponible pour les étiquettes de préfixe, suffixe ou de cote double.
Étiquettes exclues	Sélectionnez une vue de dessin Filtre qui supprime le contenu défini des étiquettes.
Type d'étiquette de cotation courbe	Disponible pour les cotations courbes uniquement. Sélectionnez un type d'étiquette pour une ligne de cote d'armature courbe. Le type d'étiquette détermine la manière dont les étiquettes sont alignées sur la cotation. Les différentes options sont les suivantes : Horizontale ou verticale Horizontale Verticale Horizontale ou verticale avec trait de rappel Le long de la courbe Le long de la courbe avec trait de rappel
Amplification (non disponible dans les propriétés de cotation du plan d'ensemble ou pour certains types de cotes)
Amplifier les petites cotations	Spécifié amplifie les cotations courtes pour faciliter leur lecture.
Direction	Sélectionnez la direction de l'amplification : Gauche / Dessous, Droite / Dessus ou Les deux.
Origine	Définissez la Origine : : L'origine est près de la ligne de cotation. : Origine à proximité de l'objet mesuré.
Position	Définissez la position souhaitée pour la cote amplifiée.
Marques côté plat (non disponible dans les propriétés de cotation du plan d'ensemble ou pour certains types de cotes)
Type	Spécifié crée des marques côté plat sur les cotations de plat. Sélectionnez le type de marque côté plat gauche et droit, puis spécifiez la couleur, la taille et le décalage du repère. Le décalage correspond à la distance entre le repère et la ligne de cotation. Automatique est uniquement disponible dans les dessins intelligents, lorsque l'option avancée `XS_INTELLIGENT_DRAWING_ALLOWED` est définie sur `TRUE`. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Position
Ecartement de la ligne de cotation	Définissez l'écart entre les lignes de cotation parallèles. Dans les cotations créées manuellement, ce paramètre fonctionne uniquement si la dimension Position est définie sur Libre.
Petites cotations	Définissez l'emplacement du texte des cotations courtes : : Le texte se trouve à l'intérieur des lignes de cote : le texte est en dehors de la ligne de cotation
Méthode de positionnement	Libre laisse Tekla Structures décider de l'emplacement et de la direction de la cotation en fonction des paramètres de direction. Fixe permet de placer la cotation à n'importe quel endroit. Ce paramètre n'est pas disponible uniquement dans les propriétés de cotation du plan d'ensemble.
Direction négative,Direction positive	Définissez le côté de l'objet coté sur lequel Tekla Structures positionne les cotations. Ces paramètres ne sont pas disponibles dans les propriétés de cotation du plan d'ensemble.
Position	La position ne peut être définie que si vous avez sélectionné Libre comme méthode de positionnement. Distance s est l'espace vide que vous souhaitez laisser autour de la cotation. Cela est appelé Incrément recherche dans les propriétés de cotation du plan d'ensemble. La Distance d min est la distance minimale comprise entre la cotation et la pièce. Cela est appelé Distance minimale dans les propriétés de cotation du plan d'ensemble.
