Vous pouvez utiliser les hachures pour remplir des pièces, des pièces avoisinantes, des sections et des objets graphiques dans un dessin. Vous pouvez appliquer des hachures automatiques ou manuelles.

1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
3. Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
4. Cliquez sur Pièce et accédez à l'onglet Remplissage.
5. Sélectionnez une hachure dans la liste Type . Sélectionnez Automatique ou un motif de hachure manuel.

   Pour afficher un aperçu des hachures, cliquez sur le bouton ... en regard de la liste Type .

   Vous pouvez également sélectionner la hachure souhaitée en double-cliquant dessus dans la fenêtre Hachures.

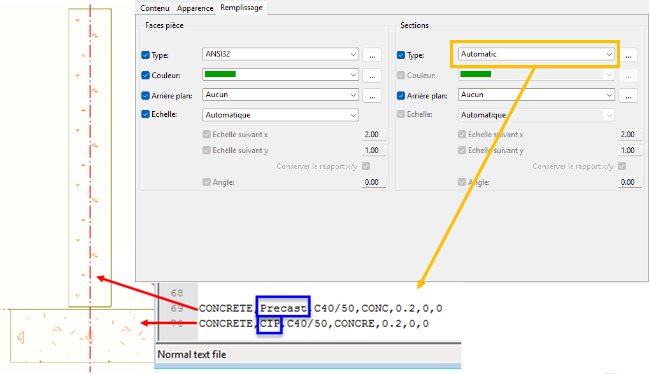

   Si vous sélectionnez l'option Automatique, Tekla Structures utilise les hachures définies dans le fichier schéma de hachures (.htc). Chaque type de dessin dispose de son propre fichier de schéma.

   Les noms des fichiers schéma Tekla Structures sont définis dans la catégorie Hachures de la boîte de dialogue Options avancées :

   XS_DRAWING_GA_HATCH_SCHEMA

   XS_DRAWING_CAST_UNIT_HATCH_SCHEMA

   XS_DRAWING_SINGLE_PART_HATCH_SCHEMA

   XS_DRAWING_ASSEMBLY_HATCH_SCHEMA

6. Définissez une couleur de hachure dans la zone Couleur .

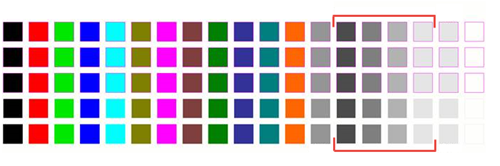

   Vous pouvez définir une couleur uniquement après avoir sélectionné une hachure. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.

7. Définissez une couleur d'arrière-plan dans la zone Arrière plan .

   Vous pouvez définir une couleur d'arrière-plan uniquement après avoir sélectionné une hachure. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée. Si vous sélectionnez Aucun, la couleur d'arrière-plan du dessin est utilisée comme couleur d'arrière-plan des hachures.

8. Dans Echelle , indiquez s'il faut utiliser la mise à l'échelle et la rotation automatiques ou personnalisées des hachures.

   Si vous sélectionnez la mise à l'échelle et la rotation automatiques, Tekla Structures met automatiquement les hachures à l'échelle en fonction de la taille du profil, ce qui vous évite de devoir modifier manuellement chaque dessin. Lorsque la mise à l'échelle et la rotation sont de type Personnalisé :

   • Entrez les échelles Echelle suivant x et Echelle suivant y, puis sélectionnez si vous souhaitez Conserver le rapport x/y.

   • Entrez l'angle de la rotation dans la zone Angle . Un angle de 0,0 est horizontal et un angle de 90,0 est vertical.

9. Croquis de débit, d'assemblage et d'élément béton : Cliquez sur Enregistrer pour enregistrer les propriétés de la vue. Revenez ensuite aux propriétés du dessin en cliquant sur Fermer.
10. Plans d'ensemble : Cliquez sur OK pour revenir aux propriétés du dessin.
11. Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.
    Remarque :

    Si les hachures ne sont pas affichées dans le dessin, recherchez les messages suivants dans l'historique de la session :

    "Avertissement solide : Id de pièce coupée : XXXX a été créé avec un deuxième repli et peut contenir des volumes et des surfaces se chevauchant."

    "Avertissement solide : ID coulage : XXX a été créé avec le deuxième repli et peut contenir des volumes et des surfaces se chevauchant."

    Généralement, il suffit de déplacer légèrement une pièce ou une découpe, peut-être 1 mm, dans n'importe quelle direction.

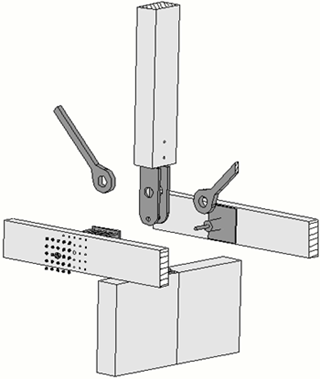

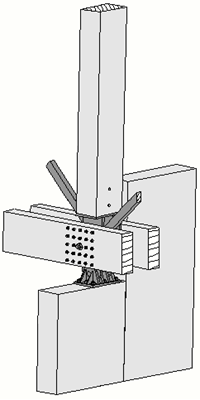

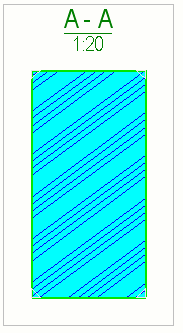

Exemple 2

Les types de remplissage suivants peuvent être utilisés pour représenter l’isolation :

Il est possible de mettre à l'échelle et de faire pivoter ces types de hachure.

Nom des hachures	Motif
HARD_INS1
SOFT_INS
SOFT_INS2
