Réviser des dessins

Lors de la révision des dessins, vous pouvez joindre des informations sur les changements de révision au dessin. Tekla Structures affiche ces informations avec le numéro ou le repère de révision. Une cartouche de révision avec le numéro et la date de révision peut être ajouté aux dessins. Le numéro ou le repère de révision est affiché dans le Gestionnaire de documents et les informations de révision peuvent être incluses dans les listes. Vous pouvez également ajouter manuellement des indices de révision dans un dessin ouvert.

Conseil :

Un exemple de liste utilisant des informations de révision est drawing_issue_rev.xsr, qui affiche les dates de révision les plus récentes des dessins.

Pour plus d'informations sur l'ajout des indices de révision, voir Ajout d'indices de révision dans des dessins.

Vous pouvez commencer à réviser Gestionnaire de documents.

Créer des révisions de dessins

Vous pouvez créer des révisions pour suivre les modifications dans le dessin à l'aide de la commande Révision dans le Gestionnaire de documents.

Dans le Gestionnaire de documents, sélectionnez les dessins à réviser.
Cliquez sur Révision.

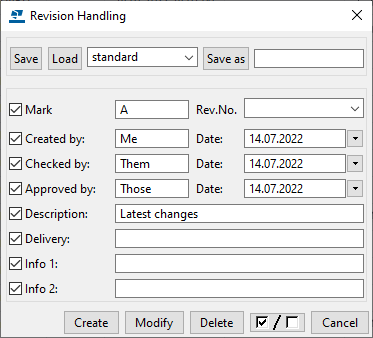

La boîte de dialogue Gestion de révisions s’affiche.
Cochez la case Repère.

Les marques peuvent être numériques ou alphabétiques, comme par exemple 1, 2, 3, etc. ou A, B, C, etc.
Renseignez le champ Créé par et sélectionnez la date de création dans le calendrier qui s'affiche lorsque vous cliquez sur la flèche en face de l'option Date .
Si vous devez fournir les informations relatives à la personne ayant vérifié et approuvé le dessin, entrez des informations dans les zones correspondantes et sélectionnez les dates appropriées.
Entrez une description de révision dans la zone Description .
Entrez les informations de livraison dans la zone Livraison .
Entrez des informations complémentaires dans les zones Info 1 et Info 2 .
Cliquez sur Créer.

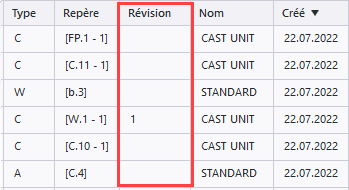

Le numéro ou le repère de révision s'affiche désormais dans le Gestionnaire de documents. Lorsque vous ouvrez le dessin, les informations relatives aux révisions s'affichent dans le cartouche de révision, le cas échéant.

Tip:

Chaque dessin possède son propre numéro de révision, mais plusieurs dessins peuvent avoir les mêmes repères de révision, dates et autres informations. Pour attacher les mêmes informations de révision à plusieurs dessins simultanément, sélectionnez plusieurs dessins dans le Gestionnaire de documents, puis cliquez sur le bouton Révision.

Pour afficher la marque de révision au lieu du numéro de révision dans le Gestionnaire de documents, définissez l'option avancée XS_SHOW_REVISION_MARK_ON_DRAWING_LIST sur TRUE.

Modification des révisions de dessin

Vous pouvez modifier des informations de révision dans une révision existante.

Ouvrez le Gestionnaire de documents et sélectionnez un dessin révisé.
Cliquez sur Révision.

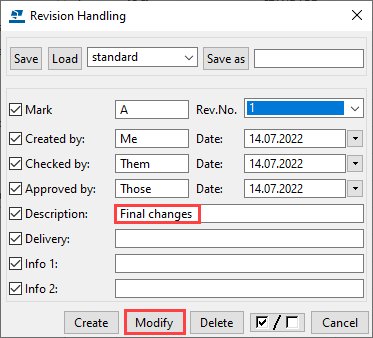

Dans la boîte de dialogue Gestion de révisions, sélectionnez le numéro de révision que vous souhaitez modifier dans la liste N° rév..
Modifiez les informations de révision comme requis.
Cliquez sur Modifier.
Fermez la boîte de dialogue Gestion de révisions.

Suppression de révisions de dessin

Vous pouvez supprimer des révisions de dessin inutiles.

Ouvrez le Gestionnaire de documents et sélectionnez un dessin révisé.
Cliquez sur Révision.
Dans la boîte de dialogue Gestion de révisions, sélectionnez le numéro de révision dans la liste située en face du champ Repère.
Cliquez sur Supprimer.

Lorsque vous supprimez une révision, Tekla Structures ajuste automatiquement les numéros de révisions restants pour ce dessin. Les repères de révision conservent la modification.

Attributs utilisés dans la procédure de révision des dessins

Les attributs de révision des dessins peuvent être inclus dans des gabarits de dessins et des gabarits de listes.

Tous les attributs de révision et les options correspondantes dans la Gestion de révisions boîte de dialogue sont répertoriés ci-dessous.

Si la cartouche de révision du dessin est vide, vous devez ouvrir le gabarit dans l'Éditeur de gabarits et vérifier que la ligne REVISION est définie comme sous-ligne de la ligne DESSIN. Pour plus d’informations, voir Révisions n’apparaissant pas dans le gabarit de dessin.


Attribut de gestion des révisions	Option de la boîte de dialogue Gestion des révisions
MARK	Repère de révision dans la Repère zone.
NUMBER	Numéro de révision dans N° rév.
CREATED_BY	Information Créé par de la révision.
DATE_CREATE	Date en face de Créé par .
CHECKED_BY	Information Contrôlé par de la révision.
DATE_CHECKED	Date en face de Contrôlé par .
APPROVED_BY	Information Approuvé par de la révision.
DELIVERY	Information Livraison de la révision.
DESCRIPTION	La révision Description .
DATE_APPROVED	Date À côté de Approuvé par .
INFO1	Texte Info 1 de la révision.
INFO2	Texte Info 2 de la révision.
LAST	Numéro de la dernière révision dans N° rév..
LAST_CREATED_BY	Information Créé par de la dernière révision.
LAST_CHECKED_BY	Information Contrôlé par de la dernière révision.
LAST_DATE_CHECKED	Contrôlé par Date de la dernière révision.
LAST_DATE_APPROVED	L’approbation Date de la dernière révision.
LAST_DELIVERY	Information Livraison de la dernière révision
LAST_MARK	Numéro de la dernière révision dans la zone Repère.
LAST_DESCRIPTION	Description de la dernière révision.
LAST_DATE_CREATE	Date Créé par de la dernière révision.
LAST_APPROVED_BY	Les Approuvé par informations de la dernière livraison.
LAST_INFO1	Texte Info 1 de la dernière révision.
LAST_INFO2	Texte Info 2 de la dernière révision.
