Création d'un filtre de vue de dessin pour la cotation au niveau de la vue

Vous devez créer un filtre de vue de dessin pour utiliser le type de cotation Cotations de filtre dans la création de cotation au niveau de la vue dans les croquis de débit, d'assemblage et d'élément béton. Le filtre doit être créé au niveau de la vue, car vous créez les cotations vue par vue.

Création d'un filtre de vue de dessin

Vous devez créer un filtre de vue de dessin pour utiliser l'option Filtre dans la création de cotation au niveau de la vue dans les croquis de débit, d'assemblage et béton. Le filtre doit être créé au niveau de la vue, car vous créez les cotations vue par vue.

Note:

Si vous souhaitez améliorer les performances de la cotation, vérifiez si certaines règles ne créent pas de cotes et supprimez-les. Chaque règle consomme du temps même si elle ne trouve aucun objet à coter.
Optimisez le filtre de sorte qu’il sélectionne ou ne gère que les objets pertinents.

Dans un dessin ouvert, double-cliquez sur un cadre de vue dessin pour ouvrir la boîte de dialogue Vue - Propriétés..
Cliquez sur Filtre.
Cliquez sur Ajouter ligne et définissez les propriétés du filtre.
- Ajoutez tout d'abord une ligne pour définir la catégorie d'objets Type objet. Vous devez préciser la catégorie d'objets pour chaque filtre de vue de dessin utilisé dans les définitions de cotation. Définissez la Valeur sur Pièce ou Armature.
- Ajoutez ensuite une ligne de filtre qui sélectionne toutes les pièces dans une classe spécifique, par exemple.
Utilisez Enregistrer pour enregistrer le filtre avec un nom unique.
Cliquez sur Annuler pour fermer la boîte de dialogue.

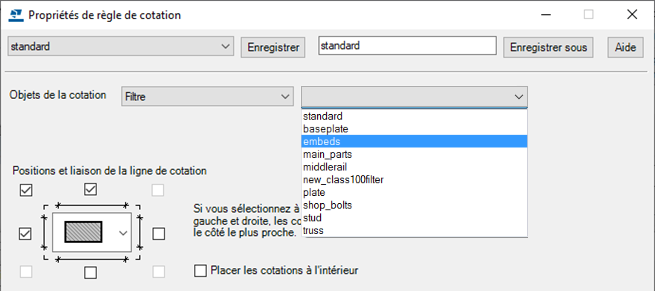

Vous pouvez désormais sélectionner le filtre de vue de dessin dans la liste des filtres de la boîte de dialogue Propriétés de règle de cotation et l'utiliser pour la cotation. Si le filtre ne s'affiche pas immédiatement après la création, actualisez la liste en fermant, puis en ouvrant la boîte de dialogue.

Pour plus d'informations sur les propriétés de règle, voir Propriétés de règle de cotation.

Création d'un filtre pour des trous et des réservations

Vous pouvez créer un filtre pour des pièces de coupe. Il peut s'agir d'un filtre des vues d'un dessin ou d'un filtre de sélection du modèle.

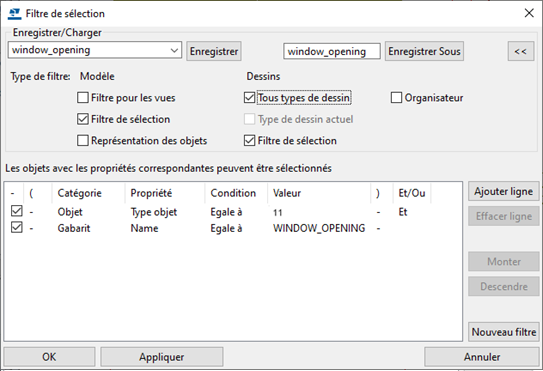

Pour créer un filtre du sélection de modèle pour des trous et des réservations :

Cliquez sur le bouton Filtre de sélection dans la barre d'outils Sélection.
Dans la boîte de dialogue Groupe d'objets - Filtre de sélection, ajoutez la première ligne :
- Sélectionnez la catégorie Objet, la propriété Type d'objet et la condition Égale à.
- Pour indiquer « 11 » dans la zone de valeur, utilisez l'option Sélection dans modèle, puis sélectionnez une pièce de découpe.
Ajoutez la deuxième ligne :
- Sélectionnez la catégorie Gabarit, saisissez comme propriété NAME en majuscules et sélectionnez la condition Égale à.
- Entrez le nom du gabarit comme valeur.
Cochez les cases Filtre de sélection et Tous types de dessin.

Pour afficher tous les types de filtres disponibles, cliquez sur le bouton
Sélectionnez Enregistrer sous pour enregistrer le filtre sous un nom unique.

Pour plus d’informations sur la création de filtres, voir Création de filtres.

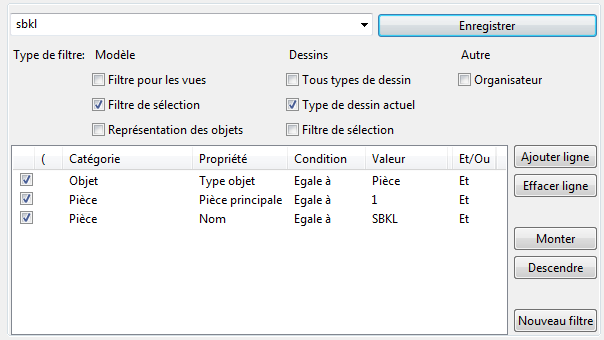

Créer un filtre pour la pièce principale d'un assemblage

Si le sous-assemblage est constitué de plusieurs objets, alors que vous souhaitez sélectionner uniquement la pièce principale pour la coter, vous pouvez créer un filtre à cette fin.

Créer un filtre d'exclusion pour des étiquettes de cotation

Il arrive fréquemment qu’il faille exclure plusieurs objets du contenu de l’étiquette de cote. Vous pouvez tout exclure du contenu d'étiquette, sauf les pièces à inclure.

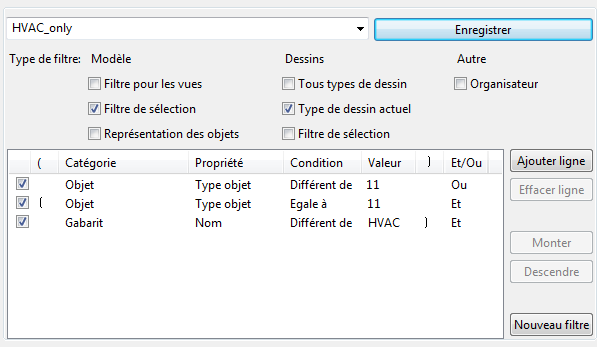

L'exemple de filtre illustré ci-dessous permet d'exclure du contenu d'étiquette toutes les pièces, à l'exception des pièces de coupe qui portent le nom « HVAC ».

Création d’un filtre d’exclusion pour les cadres dans les vues en coupe

La cotation au niveau de la vue cote actuellement tous les points de polygone d’armature le long de l’axe central de l’armature. Vous pouvez créer un filtre qui exclut les cadres (forme 14) et cote toutes les autres armatures.

Voici un exemple de cadre dans une vue en coupe. Dans certains cas, les cotations obtenues sont créées de manière similaire, quel que soit le type de crochet.

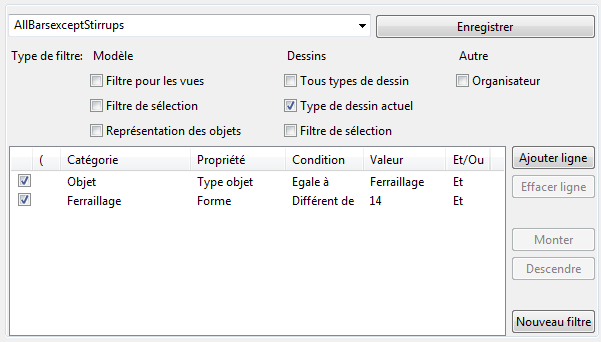

Pour éviter ce type de résultats, vous pouvez utiliser des critères de filtre appropriés. Voir ci-dessous l'exemple de filtre, où les cadres (forme 14) sont exclus mais toutes les autres armatures sont cotées.
