Ajout d'images extraites dans les repères d'armatures

Vous pouvez ajouter une image extraite pour une armature dans le repère d'armatures pour illustrer la forme et les cotes d'une armature dans un dessin.

Les images extraites peuvent être ajoutées dans des repères d'armatures créés automatiquement ou manuellement.

Remarque :

Une image extraite est conçue uniquement pour les cas où un groupe variable contient des armatures ayant le même nombre de brins. Si un groupe variable contient des armatures avec un nombre de brins différent, divisez le groupe en groupes plus petits à l'aide du modificateur de propriété.

Conseil :

Pour modifier la longueur, la couleur, le type de ligne ou la représentation du trait de rappel d'une image extraite, ouvrez le fichier rebar_config.inp situé dans le dossier système défini par l'option avancée XS_SYSTEM et modifiez les lignes suivantes : PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype et PulloutRepresentation.

Ajouter des images extraites dans des repères d'armature automatiques

Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin.
Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
Dessins d'éléments béton : Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
Cliquez sur Repère armature dans l'arborescence.
Pour ajouter une image extraite dans le repère d'armature, double-cliquez sur l' élément Image extraite dans la liste Eléments disponibles.

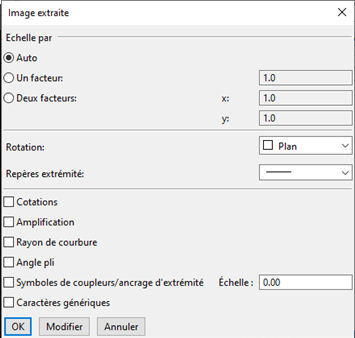

Dans la boîte de dialogue Image extraite, définissez les paramètres de l'image extraite.

Pour plus d'informations sur les paramètres, voir la section « Image extraite et repère d'armature » ci-dessous.
Cliquez sur OK.
Enregistrez les propriétés des repères pour un usage ultérieur sous un nom unique.
Dessins d'éléments béton : Cliquez sur Enregistrer pour enregistrer les modifications dans les propriétés de la vue et sur Fermer pour revenir aux propriétés du dessin.

Plans d'ensemble : Cliquez sur OK.
Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Ajouter des images extraites dans des repères d'armature manuellement

Dans un dessin ouvert contenant des armatures et des repères d'armatures, double-cliquez sur un repère d'armature.
Les propriétés des repères d'armature s'affichent dans le panneau des propriétés.
Dans l'aperçu de l'éditeur de repères, cliquez sur l'emplacement du repère auquel vous souhaitez ajouter l'image extraite.
Pour ajouter un élément d'image extraite dans le repère, cliquez sur le bouton Nouvel élément dans l'éditeur, puis sélectionnez Image extraite.

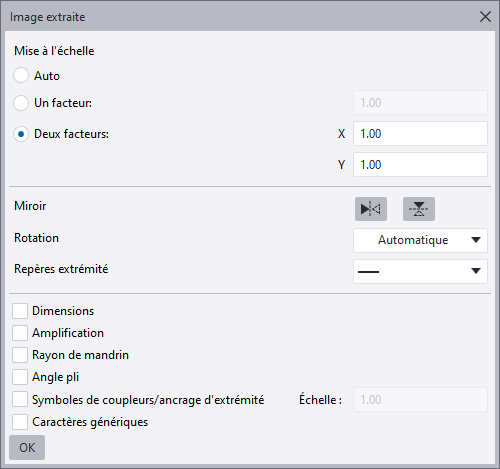

Dans la boîte de dialogue Image extraite, définissez les paramètres de l'image extraite.
Pour plus d'informations sur les paramètres des images extraites, voir « Image extraite et repère d'armature » ci-dessous.
Cliquez sur OK.
Cliquez sur Modifier dans le panneau des propriétés pour appliquer les modifications au repère d'armatures.

Tekla Structures ajoute une image extraite dans le repère.

Paramètres d'image extraite


Paramètre	Description
Echelle par	Sélectionnez l'option de mise à l'échelle : L'option Auto met automatiquement l'image extraite à l'échelle. Les options Un facteur et Deux facteurs mettent l'image extraite à l'échelle en fonction des valeurs que vous entrez. L'échelle de l'image extraite dépend de l'échelle de la vue du dessin. Par exemple, si l'échelle de la vue du dessin est au 1/10 et que la mise à l'échelle de l'image extraite est de 2, l'échelle réelle de l'image extraite dans la vue du dessin est au 1/5.
Miroir	Mettez les images extraites en miroir verticalement ou horizontalement. Pour effectuer une mise en miroir, cliquez sur le bouton de mise en miroir : La symétrie est disponible uniquement dans les modes Un facteur et Deux facteurs des propriétés au niveau de l’objet.
Rotation	Dans , sélectionnez la rotation de l'image extraite : Automatique, Plan ou 3D. Si l'image extraite est en 3D, et si vous sélectionnez Automatique, Tekla Structures affiche automatiquement l'image extraite en 3D.
Repères extrémité	Sélectionnez la forme souhaitée des extrémités de barre dans les images extraites.
Dimensions	Sélectionnez Dimensions pour afficher les dimensions dans l'image extraite.
Amplification	Sélectionnez Amplification pour afficher plus clairement les crochets d'armatures dans l'image extraite.
Rayon courbure	Sélectionnez Rayon courbure pour afficher le rayon de courbure en tant que diamètre du mandrin.
Angle pli	Sélectionnez Angle pli pour afficher les angles de pli des fers dans l'image extraite.
Symboles de coupleurs et de manchons	Sélectionnez Symboles de coupleurs et de manchons pour afficher les symboles graphiques représentant les coupleurs d'armatures et les ancrages d'extrémité pour les images extraites.
Caractères génériques	Sélectionnez Caractères génériques pour afficher les caractères génériques des cotations dans les images extraites. Dans la boîte de dialogue des propriétés des repères d'armature au niveau de l' objet Image extraite, l'option Caractères génériques est disponible uniquement si l'option avancée XS_ENABLE_PULLOUT_PLACEHOLDERS est définie sur `TRUE`. Dans la boîte de dialogue des propriétés des repères d'armature au niveau de la vue Image extraite, cette option est toujours disponible.

Exemples

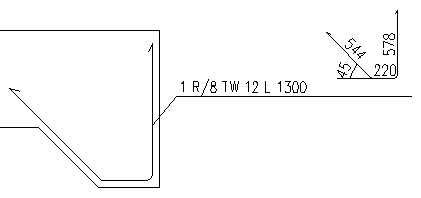

Une image extraite en 3D affichant le rayon de courbure :

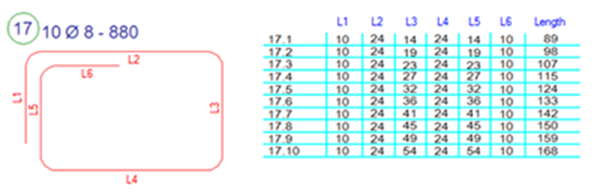

Caractères génériques affichés à la place des cotations :
