Ajout de cotations doubles automatiques
Il est possible de créer automatiquement des titres de cotation double dans tous les types de dessin.
Limites :
Les cotes doubles peuvent être affichées uniquement dans les cotes absolues US et relatives, mais pas dans les cotes absolues.
- Cliquez sur Dans le menu Fichier, cliquez sur et accédez aux paramètres Cotations dessin.
- Définissez les unités, le format et la précision.

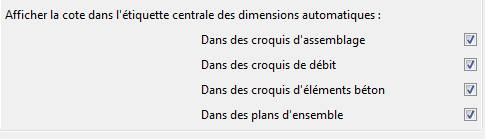

- Sélectionnez les types de dessin qui comporteront des cotes doubles.
- Cliquez sur OK.
Lorsque Tekla Structures génère le dessin, il ajoute le titre de cote inférieure dans le format et l'unité sélectionnés, et insère le texte DIMENSION dans le titre de cote centrale dans la boîte de dialogue Propriétés de cotation.
Exemple

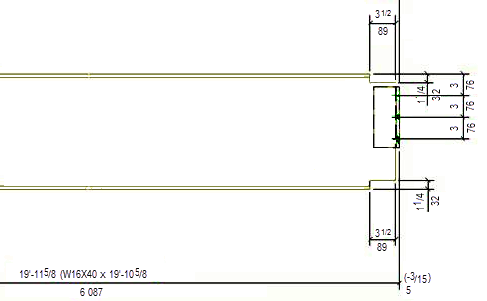

L'image ci-après présente un exemple de cotes doubles avec les millimètres pour unité et le format ###.
