Affichage des symboles de coupleur et de manchon dans les dessins

Vous pouvez afficher les symboles graphiques représentant les coupleurs et les manchons dans les types de courbure et dans les images extraites de repère d’armature à l’aide de l’attribut graphique PULLOUT.

Vous avez besoin d’un modèle de structure en béton préfabriqué ou coulé sur site avec des dessins d’exécution des armatures (plan d’ensemble ou croquis béton), et les détails des armatures doivent être modélisés à l'aide des outils de coupleur ou d'ancrage d'extrémité disponibles dans le catalogue Applications & composants. Les symboles de coupleur et de manchon fonctionnent avec des attributs utilisateur d'armature, et ces attributs utilisateur sont contrôlés par les outils de coupleur et de manchon.

Les symboles sont lus à partir du fichier défini dans RebarCoupler.Symbols.dat. Par défaut, le fichier est CouplerSymbols.sym situé dans ..\ProgramData\Tekla Structures\<version>\environments\common\symbols.

Vous pouvez ajuster le nom, la taille et la couleur de la police, le repère d'extrémité, la visibilité du rayon de courbure et certains autres attributs de type de courbure individuellement pour l'attribut graphique Extraction dans l'Éditeur de gabarit, en fonction des standards de votre entreprise ou de votre pays.

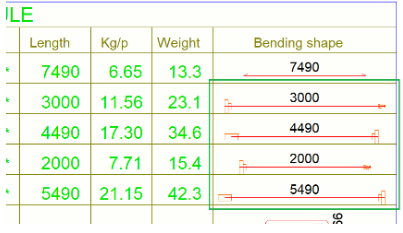

Affichage des symboles de coupleur et de manchon dans les types de courbure de l'armature

L’attribut PULLOUT affiche dans les symboles graphiques des images extraites qui représentent les coupleurs au niveau des extrémités de barre uniquement si PullOutRepresentation=0 dans le fichier rebar_config.inp.

Dans un dessin contenant des coupleurs et des manchons affichés dans un type de courbure d'armature, ouvrez le gabarit de type de courbure dans l'Éditeur de gabarit en double-cliquant sur une forme d'armature dans le type de courbure.

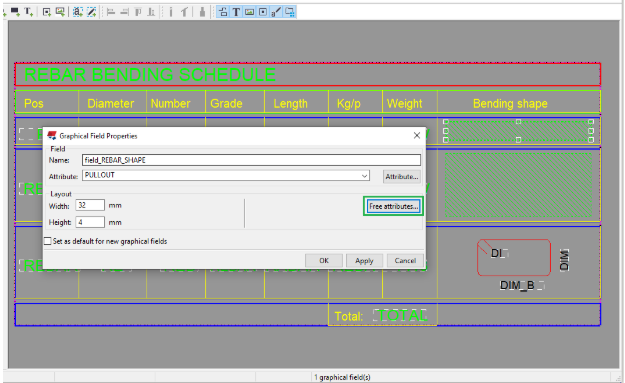

Double-cliquez sur le champ graphique contenant la forme de courbure.
Dans la boîte de dialogue Propriétés champ graphique, assurez-vous que l’attribut PULLOUT est affiché dans le champ Attribut et ouvrez la boîte de dialogue Attributs libres.

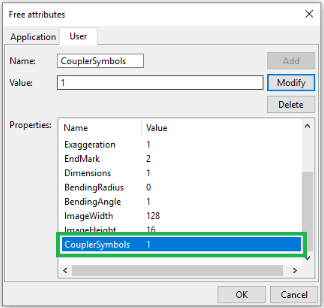

Sélectionnez l’attribut CouplerSymbols, puis entrez 1 dans le champ Valeur. Ajustez les autres propriétés si nécessaire.

Les symboles de coupleur s’affichent si la valeur de propriété CouplerSymbols est définie sur 1 et sont désactivés si 0 est spécifié. La valeur par défaut est 1.
Enregistrez les modifications dans le gabarit et fermez l’Éditeur de gabarit.
Actualisez le gabarit en cliquant avec le bouton droit sur le gabarit dans le dessin et en sélectionnant Actualiser le gabarit dans le menu contextuel.

Conseil :

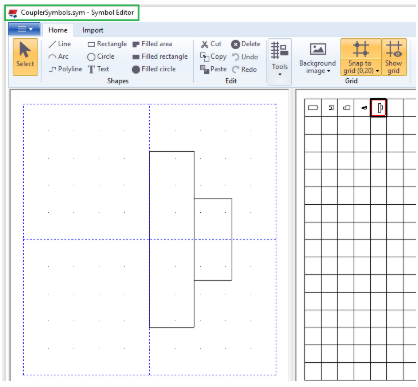

Vous pouvez personnaliser les symboles de coupleur dans l’Éditeur de gabarit en modifiant le fichier *.sym défini dans le fichier RebarCoupler.Symbols.dat. Par défaut, CouplerSymbols.sym est utilisé.

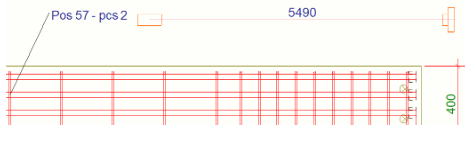

Affichage des symboles de coupleur et de manchon dans les images extraites des repères d'armature

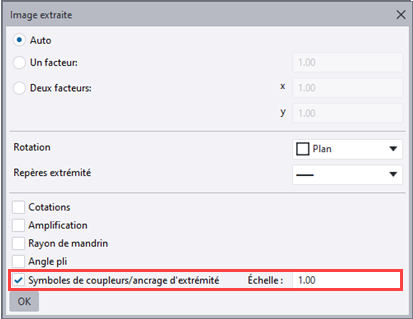

Dans un dessin ouvert contenant des armatures avec des coupleurs ou des crochets d’extrémité, cliquez sur un repère d’armature dans lequel vous souhaitez ajouter une image extraite, puis ajoutez l'Image extraite dans le repère à partir de la liste d’éléments. La boîte de dialogue Image extraite s’affiche.
Cochez la case Symboles de coupleurs/ancrage d'extrémité et définissez l'échelle souhaitée, par exemple 1,00.
Cliquez sur OK.
