1. Dans le modèle, cliquez sur le maillage pour ouvrir ses propriétés.
   Si le panneau des propriétés n’est pas déjà ouvert, vous devez double-cliquer sur le maillage.
2. Modifiez les propriétés du maillage selon vos besoins.

   Dans cet exemple, vous allez créer des titres de maillage pour les niveaux, donc vous devez modifier les Textes pour la direction Z.



3. Cliquez sur Attributs utilisateurs...

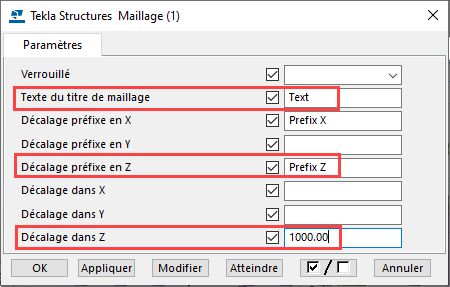

4. Remplissez les informations relatives aux attributs utilisateur nécessaires.

   Notez que vous ne pouvez pas laisser la case Décalage dans Z vide même si le décalage était de 0. Si le décalage est de 0, vous devez toujours entrer 0.

   Dans cet exemple, les options Texte du titre de maillage, Décalage dans Z et Décalage préfixe en Z doivent être définies. Vous pouvez également indiquer les préfixes et les textes du titre dans Propriétés avancées du titre de maillage dans le dessin.



   Notez que l'option Survaleur niveau  dans la Vue - Propriétés. du dessin ne fonctionne pas de la même façon que Décalage dans Z. Si vous définissez le Décalage dans Z sur 1000,00 dans les attributs utilisateur de maillage, cela revient à définir la Survaleur niveau  sur -1000,00. Le paramètre Survaleur niveau  de la vue déplace des coordonnées, et les repères de niveau sont relatifs aux coordonnées. Le paramètre Survaleur niveau  ne déplace pas le contenu de la vue. En fait, ce contenu est simplement déplacé de manière relative dans la direction opposée.

5. Cliquez sur OK, puis sur Modifier.

1. Ouvrez un plan d’ensemble.
2. Dans l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
3. Définissez les propriétés des titres de maillage personnalisés :

   Placement du titre de maillage	Sélectionnez les titres de maillage à afficher en cochant les cases souhaités.
   Utiliser les paramètres de	Définissez la provenance des propriétés des titres de maillage : Maillage hérite des propriétés du maillage. Notez que si vous avez défini des paramètres pour la couleur, la hauteur et la police du texte dans Propriétés maillage standard du dessin, les paramètres correspondants dans Propriétés avancées du titre de maillage seront modifiés en conséquence lorsque vous cliquez sur Modifier. L'option boîte de dialogue utilise les paramètres définis dans Propriétés avancées du titre de maillage.
   Type cadre	Sélectionnez le type de cadre : Tout symbole, texte du titre de maillage en bas, à l'intérieur Tout symbole, texte du titre de maillage en haut, à l'intérieur Tout symbole avec un trait de rappel, texte du titre de maillage sous ce trait à l'extérieur du symbole Tout symbole avec un trait de rappel, texte du titre de maillage au-dessus de ce trait à l'extérieur du symbole Notez que vous pouvez définir une taille fixe pour le cadre des titres de maillage en définissant l’option avancée XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH sur une valeur définie. Si vous souhaitez calculer le format du cadre du titre de maillage automatiquement, omettez la valeur.
   Fichier	Sélectionnez le fichier symbole dans la liste.
   Numéro	Cliquez sur le bouton ... et double-cliquez sur le symbole. Par exemple, le symbole de niveau par défaut est le numéro 35 dans le fichier xsteel.sym.
   Couleur	Sélectionnez le type et la couleur de ligne du symbole du cadre du titre de maillage.
   Hauteur	Définissez la hauteur du symbole du cadre du titre de maillage : Entrer la hauteur: Entrez la hauteur dans la case Hauteur. Automatique: ajustez la hauteur du symbole automatiquement. Entrer la hauteur minimale du redimensionnement automatique: définissez la hauteur minimale pour le symbole.
   Aligner sur la ligne	Sélectionnez Oui pour faire pivoter les titres des lignes de maillage verticales et inclinées et ainsi aligner les titres avec les lignes de maillage.
   Maillage: Numéro	Définissez le Préfixe, la Couleur, la Hauteur et la Police des numéros de maillage. Si vous définissez le préfixe dans les attributs utilisateur du maillage, inutile de le faire ici.
   Maillage: Texte	Définissez le Préfixe, la Couleur, la Hauteur et la Police des titres de maillage. Si vous définissez le préfixe dans les attributs utilisateur du maillage, inutile de le faire ici.
   Créer un texte d'axe	Sélectionnez Oui ou Non. Oui active les options ci-dessous. Non est la valeur par défaut. Si vous avez défini les préfixes et des textes de l'axe de maillage dans les attributs utilisateur du maillage, vous ne devez pas les définir ici.
   Préfixe pour l'axe X	Définit le préfixe pour l'axe X.
   Préfixe pour l'axe Y	Définit le préfixe pour l'axe Y.
   Préfixe pour l'axe Z	Définit le préfixe pour l'axe Z.
   Couleur	Définit la couleur du texte de l'axe du maillage.
   Hauteur	Définit la hauteur du texte de l'axe du maillage.
   Police	Définit la police utilisée dans le texte de l'axe du maillage.

4. Enregistrez les propriétés pour une utilisation ultérieure en saisissant un nom unique dans la case Enregistrer Sous, puis en cliquant sur Enregistrer Sous.
5. Cliquez sur OK et sélectionnez un maillage.

1. Vérifiez que le bouton de sélection Sélection d'une ligne de maillage est actif .
2. Dans un dessin ouvert, dans l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
3. Définissez les propriétés des titres de maillage (voir les instructions ci-dessus).
4. Cliquez sur OK et sélectionnez une ligne de maillage.
   Vous pouvez également sélectionner plusieurs lignes de maillage à l’aide d'une fenêtre de sélection.

Vous pouvez modifier les titres de maillage personnalisés en sélectionnant les titres de maillage.

1. Vérifiez que le bouton de sélection Sélection du maillage est actif .
2. Dans un dessin ouvert, dans l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
3. Cochez uniquement la case du titre de maillage que vous souhaitez personnaliser.
4. Définissez les propriétés du titre de maillage personnalisé.
5. Cliquez sur Modifier et sélectionnez le titre de maillage.

Vous pouvez disposer des titres normaux et personnalisés aux différentes extrémités d’une ligne de maillage.

1. Vérifiez que le bouton de sélection Sélection du maillage est actif .
2. Dans un plan d'ensemble ouvert, sous l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
3. Cochez uniquement la case du titre de maillage que vous souhaitez personnaliser.

4. Définissez les propriétés du titre de maillage personnalisé.
5. Cliquez sur OK et sélectionnez le maillage.
6. Sélectionnez le bouton de sélection .
7. Sélectionnez les lignes de maillage souhaitées, cliquez avec le bouton droit et sélectionnez Propriétés..., puis cochez uniquement la case sur le côté opposé de la ligne de maillage. La fenêtre de sélection se révèle pratique pour sélectionner des lignes de maillage.
8. Cliquez sur Modifier.
   Le titre de maillage personnalisé s’affiche à l’une des extrémités de la ligne de maillage et le titre de maillage initial s’affiche à l’autre extrémité.

Vous pouvez utiliser différents titres personnalisés dans les titres de lignes de maillage horizontaux et verticaux.

1. Vérifiez que le bouton de sélection Sélection du maillage est actif .
2. Dans un dessin ouvert, dans l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
3. Dans la boîte de dialogue Propriétés avancées du titre de maillage, cochez uniquement la case correspondant aux titres de maillage horizontaux à droite.

4. Définissez les propriétés des titres de maillage horizontaux.
   Par exemple, pour le titre de maillage de niveau, définissez un symbole de niveau.
5. Cliquez sur OK et sélectionnez le maillage.

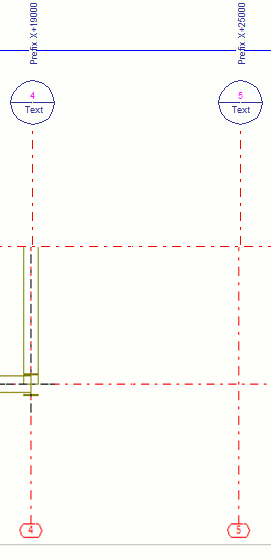

   Les titres de maillage personnalisés sont ajoutés sur les lignes de maillage horizontales. Il n’y a pas de titres de maillage sur les lignes de maillage verticales.



6. Maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
7. Dans la boîte de dialogue Propriétés avancées du titre de maillage, cochez uniquement la case correspondant aux titres de maillage verticaux supérieurs.

8. Définissez les propriétés des titres de maillage verticaux.
   Par exemple, sélectionnez le type de titre de cadre souhaité.
9. Cliquez sur OK et sélectionnez la ligne de maillage.

1. Dans l'onglet Annotations, maintenez la touche Maj enfoncée et cliquez sur Titres de maillage.
2. Suivez l’une des procédures ci-dessous :

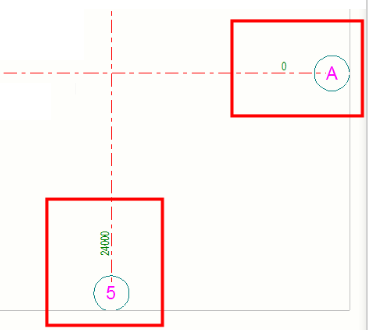

   • Définissez les paramètres suivants pour afficher les coordonnées du maillage automatiquement le long des lignes du maillage :



   • Vous pouvez également effectuer cela d'une autre manière et utiliser différents préfixes :

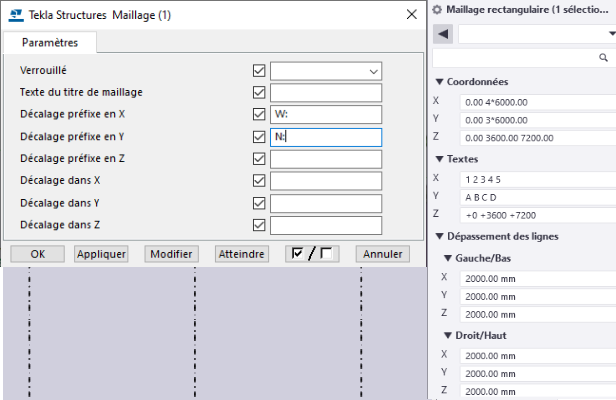

     1. Tout d'abord, dans les attributs utilisateur du maillage dans le modèle, ajoutez dans Décalage préfixe en X et dans les valeurs W Décalage préfixe en Y : et N: de la façon suivante :

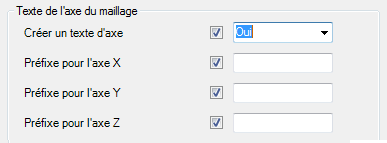

     2. Puis, dans le dessin dans la boîte de dialogue Propriétés avancées du titre de maillage, définissez Créer un texte d'axe sur Oui :

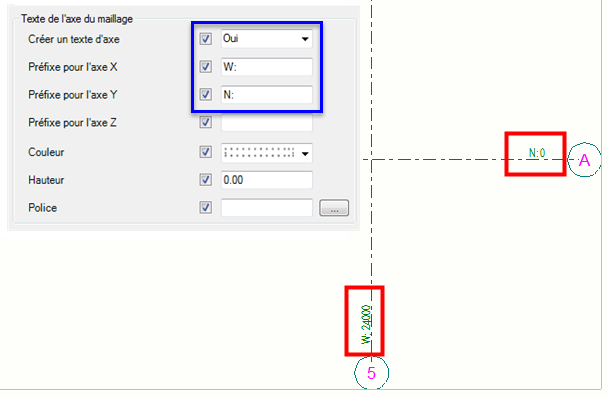

        Si vous souhaitez entrer des préfixes à ces valeurs, dans Propriétés avancées du titre de maillage, ajoutez les informations Préfixe pour l'axe X et Préfixe pour l'axe Y.

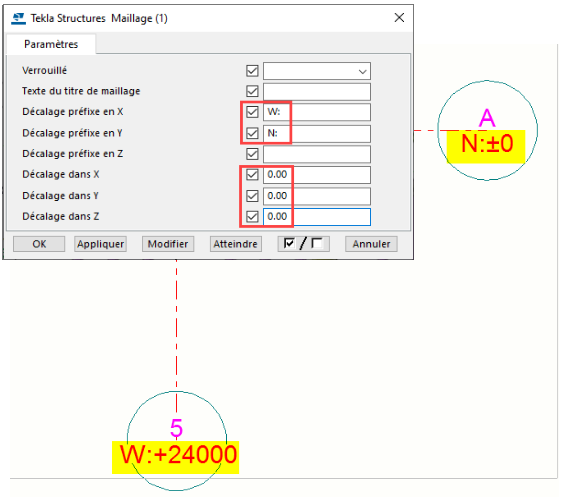

     3. Pour afficher automatiquement les coordonnées du maillage du modèle dans les titres de maillage du dessin, accédez aux attributs utilisateur du maillage dans le modèle, et modifiez les valeurs de décalage sur 0.

        Lorsque vous effectuez cette opération, accédez aux Propriétés avancées du titre de maillage du dessin et définissez Créer un texte d'axe sur Non.
