Platine pied poteau caisson (1066)

Platine pied poteau caisson (1066) crée une platine pour un poteau carré ou circulaire.

Objets créés

Platine
Raidisseurs
Trous de passage
Boulons
Soudures

Utilisation


Situation	Description
	Platine avec un poteau carré
	Platine avec un poteau carré
	Platine avec un poteau circulaire
	Platine avec un poteau circulaire

Avant de démarrer

Créez un poteau.

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez une position.

Le détail est créé automatiquement.

Clé d'identification de pièce


Quantité	Pièce
1	Platine
2	Raidisseur

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer la position de la platine.

Dimensions


	Description	Défaut
1	Distance entre le poteau et le bord de la platine.	`50 mm`

Onglets Pièces

Utilisez l'onglet Eléments pour paramétrer les dimensions de la platine, du raidisseur long et du raidisseur court.

Plat


Option	Description	Défaut
Platine	Epaisseur de la platine.
Raidisseur long	Epaisseur du raidisseur long.	`9 mm`
Raidisseur court	Epaisseur du raidisseur court.	`9 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir les dimensions de la platine et des raidisseurs.

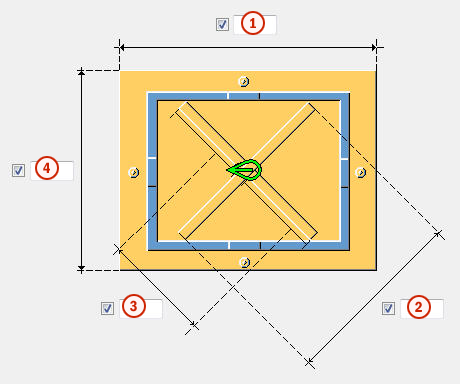

Dimensions de la platine et des raidisseurs


	Description
1	Largeur de la platine.
2	Longueur du raidisseur long.
3	Longueur des raidisseurs courts.
4	Hauteur de la platine.

Création des raidisseurs


Option	Description
	Défaut Aucun raidisseur n'est créé. Autodéfauts permet de modifier cette option.
	Aucun raidisseur n'est créé.
	Les raidisseurs sont créés.

Création d'une platine


Option	Description
	Défaut Platine rectangulaire Autodéfauts permet de modifier cette option.
	Automatique
	Platine circulaire
	Platine rectangulaire

Onglet Trous de passage

Utilisez l'onglet Trous de passage pour contrôler la distance entre la platine et le poteau.

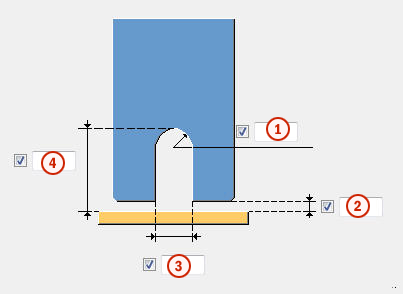

Propriétés du trou de passage


	Description
1	Arrondi du trou de passage du poteau.
2	Jeu pour la soudure.
3	Largeur du trou de passage du poteau.
4	Hauteur du trou de passage du poteau.

Création d'un trou de passage


Option	Description
	Défaut Les trous de passage sont créés. Autodéfauts permet de modifier cette option.
	Aucun trou de passage n'est créé.
	Les trous de passage sont créés.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons.

Positions des boulons


	Description
1	Ecartement vertical des boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Ecartement horizontal des boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Longueur de recherche

Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.

Commentaire

Vous pouvez définir un commentaire.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Créer en tant que

Utilisez cette option pour basculer entre les boulons et les composants personnalisés.

Sélectionnez le composant personnalisé dans le catalogue Applications & composants et définissez les paramètres personnalisés, la direction haut, la rotation et la longueur d'ancrage.

Onglet Hauteur raidisseurs

Utilisez l'onglet Hauteur raidisseurs pour contrôler la hauteur des raidisseurs courts et longs.

Hauteur raidisseurs


	Description	Défaut
1	Hauteur du raidisseur long.	`200 mm`
2	Hauteur des raidisseurs courts.	`200 mm`

Chanfrein raidisseur court:


Option	Description
	Défaut Le chanfrein droit est créé. Autodéfauts permet de modifier cette option.
	Aucun chanfrein n'est créé.
	Le chanfrein droit est créé.
	Le chanfrein en arc est créé.

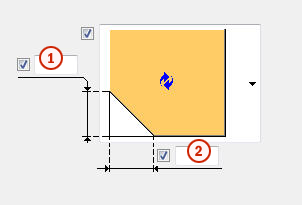

Dimensions du chanfrein


	Description	Défaut
1	Hauteur du chanfrein.	`15 mm`
2	Largeur du chanfrein.	`15 mm`

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Onglet Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
