Raidisseurs multiples(1064)

Raidisseurs multiples (1064) crée plusieurs raidisseurs pour les profils en I, C et U.

Objets créés

Raidisseurs
Soudures

Utilisation


Situation	Description

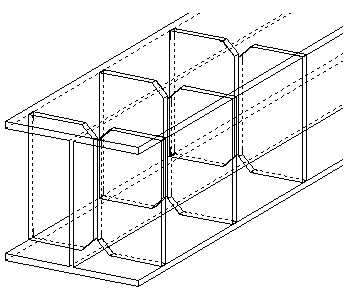

	Plusieurs raidisseurs créés sur une poutre en I.

Ordre de sélection

Sélectionnez la pièce principale (poutre ou poteau).
Sélectionnez une position pour les raidisseurs.

Les raidisseurs sont créés automatiquement lorsque vous sélectionnez la position.

Clé d'identification de pièce


	Description

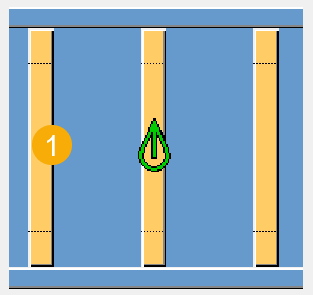

1	Raidisseur

Onglet Graphique

Utilisez l'onglet Graphique pour définir le nombre et l'écartement des raidisseurs.

Raidisseurs


	Description

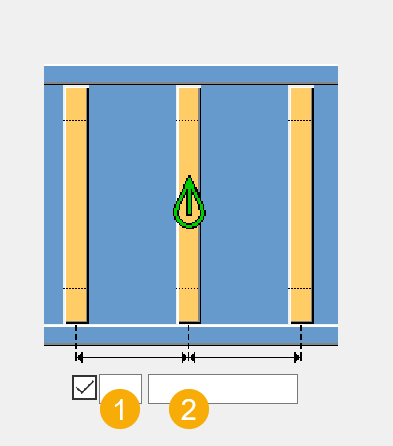

1	Nombre de raidisseurs.
2	Écartement des raidisseurs. Utilisez un espace pour séparer les valeurs d’écartement des raidisseurs. Entrez une valeur pour chaque espace entre les raidisseurs. Par exemple, s'il y a trois raidisseurs, entrez deux valeurs.

Direction de création du raidisseur


Option	Description
	Défaut Milieu Autodéfauts permet de modifier cette option.
	Milieu Crée des raidisseurs de manière symétrique.
	Droite Crée des raidisseurs à droite du symbole de direction haut.
	Gauche Crée des raidisseurs à gauche du symbole de direction haut.

Emplacement du décalage du raidisseur


Option	Description
	Défaut Milieu Autodéfauts permet de modifier cette option.
	Milieu Définit le décalage au milieu du raidisseur.
	Gauche Définit le décalage sur le côté gauche du raidisseur.
	Droite Définit le décalage sur le côté droit du raidisseur.

Onglet Eléments

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Pièce	Description
Raidisseur gauche	Épaisseur et largeur du raidisseur gauche.
Raidisseur droit	Épaisseur et largeur du raidisseur droit.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Onglet Paramètres

Utilisez l' onglet Paramètres pour définir les angles de raidisseur, la direction de création et le décalage.

Angles du raidisseur


	Description	Défaut

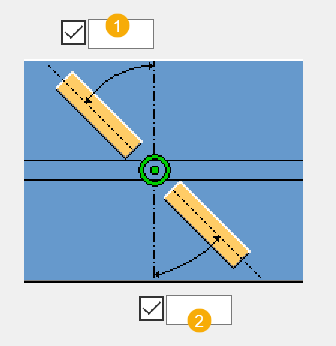

1	Angle du raidisseur droit.	`0` degré
2	Angle du raidisseur gauche.	`0` degré

Rotation du raidisseur polygonal

Définissez la rotation polygonale du raidisseur droit et gauche.

La valeur que vous entrez détermine le nombre de points auxquels le point d'origine du polygone est déplacé dans la direction indiquée par les flèches.

Ajuster raidisseurs aux ailes

Indiquez si les raidisseurs inclinés sont adaptés aux ailes de la pièce principale.

Appliquer des intervalles dans le système de coordonnées de

Indiquez si les jeux sont appliqués dans les raidisseurs ou dans la pièce principale.

Onglet Raidisseurs

Utilisez l'onglet Raidisseurs pour définir la création du raidisseur, les cotes et les chanfreins des deux côtés de la pièce.

Création d’un raidisseur


Option	Description
	Défaut Raidisseur complet Autodéfauts permet de modifier cette option.
	Raidisseur complet
	Raidisseur partiel, extrémité supérieure
	Raidisseur partiel, extrémité inférieure
	Raidisseur partiel, chanfrein
	Aucun raidisseur n'est créé.

Dimensions du raidisseur


	Option	Défaut

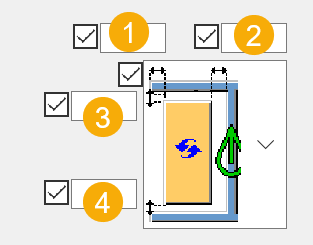

1	Pince du raidisseur depuis le bord de la poutre.	`0.0 mm`
2	Pince du raidisseur depuis l'âme de la poutre.	Rayon arrondi 1 de la poutre
3	Distance du bord du raidisseur depuis l'aile supérieure de la poutre.	`0 mm`
4	Distance du bord du raidisseur depuis l'aile inférieure de la poutre.	`0 mm`

Type chanfrein

Vous pouvez sélectionner le type de chanfrein dans chaque angle de raidisseur. Le type par défaut dépend de l’angle du raidisseur.


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein convexe
	Chanfrein concave
	Chanfrein carré
