Platines circulaires (1052)

Platines circulaires (1052) crée une platine reliée à un poteau circulaire.

Objets créés

Platine circulaire
Raidisseurs tube
Plats supplémentaires connectés aux barres d'ancrage
Barre d'ancrage
Boulons
Soudures
Composant supplémentaire (facultatif)

Utilisation


Situation	Description
	Platine circulaire
	Platine circulaire
	Platine carrée

Avant de démarrer

Créez un poteau circulaire.

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez une position.

Le détail est créé automatiquement.

Clé d'identification de pièce


	Pièce
1	Raidisseur
2	Platine

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer la géométrie de Platines circulaires (1052).

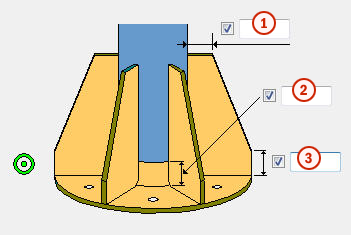

Dimensions


	Description	Défaut
1	Largeur de la partie supérieure du raidisseur de tube.	`20 mm`
2	Jeu pour la soudure.	`0 mm`
3	Hauteur de l'extrémité du raidisseur du tube.	`30 mm`

Onglets Pièces

Utilisez l'onglet Pièces pour paramétrer les dimensions de la platine circulaire et des raidisseurs de tube.

Platine


Option	Description	Défaut
Platine circulaire	Epaisseur et largeur de la platine circulaire.	Epaisseur = `30 mm` La largeur dépend du diamètre du tube.
Raidisseurs tube	Epaisseur, largeur et hauteur de raidisseur de tube.	Epaisseur = `10 mm` Hauteur = `200 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Onglet Paramètres

Utilisez l'onglet Paramètres pour paramétrer la forme de la platine, le diamètre du plat interne, l'angle du boulon, le recouvrement et la dimension du chanfrein.

Forme platine


Option	Description
	Défaut Platine circulaire Autodéfauts permet de modifier cette option.
	Platine circulaire
	Platine carrée

Diamètre du plat intérieur et angle du boulon


	Description
1	Diamètre interne de la platine.
2	Angle de boulon (en degrés).

Forme du plat de prescellement


Option	Description
	Défaut Plat de prescellement carré Autodéfauts permet de modifier cette option.
	Plat de prescellement carré
	Plat de prescellement rond

Position de la platine


Option	Description
	Défaut La platine est perpendiculaire au poteau. Autodéfauts permet de modifier cette option.
	La platine est perpendiculaire au poteau.
	La platine n'est pas perpendiculaire au poteau.

Pénétration


	Description	Défaut
1	Distance entre l'aile du poteau et l'aile du plat.	`0 mm`

Dimension du chanfrein


	Description	Défaut
1	Dimension du chanfrein.	`5 mm`

Utilisation de composants supplémentaires

Vous pouvez utiliser des composants système ou personnalisés supplémentaires pour modifier l'extrémité du poteau ou la platine. Par exemple, vous pouvez créer des platines d'appui, des préparations de soudures et des trous d'accès à des soudures spécifiques à l'extrémité du poteau.

Si vous utilisez des composants système ou personnalisés supplémentaires, vous devez gérer les propriétés de l'extrémité du poteau ou de la platine dans le composant supplémentaire en question. Lorsque vous utilisez plusieurs composants, il peut y avoir plusieurs soudures et coupes.


Option	Description
Composant	Sélectionnez un composant système ou personnalisé dans le catalogue Applications & composants.
Attributs	Sélectionnez un fichier attributs pour le composant.
Donnée	Définissez les pièces auxquelles s'applique le composant sélectionné. Défaut correspond à Platine + Poteau. Poteau définit le poteau comme pièce principale. Utilisez cette option pour plus les détails. Poteau + Platine définit le poteau comme pièce principale et la platine comme pièce secondaire. Platine + Poteau définit la platine comme pièce principale et le poteau comme pièce secondaire. Platine définit les platines comme pièce principale.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons.

Positions des boulons


	Description
1	Quantité de boulons.
2	Espacement entre les boulons.
3	Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Longueur de recherche

Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.

Commentaire

Vous pouvez définir un commentaire.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Barre d'ancrage

Utilisez l'onglet Barre d'ancrage pour paramétrer la création de divers types de barres d'ancrage.

Dimensions de la barre d'ancrage


Option	Description
Profil tige	Profil de barre d'ancrage. Vous pouvez ajouter un commentaire sur la pièce.
Profil écrou	Profil de l'écrou.
Profil rondelle	Profil de rondelle.
Rondelle plat	Epaisseur, largeur et hauteur de la rondelle plat.
Prescel. (CP)	Epaisseur, largeur et hauteur de la platine de prescellement.
Mortier calage	Epaisseur du mortier de calage. Le mortier de calage aide à positionner des poteaux au-dessus de pièces en béton et place la platine correctement. Il est également plus facile de coter le détail dans les plans d'ensemble. Le type d'élément béton du mortier de calage est Coulé sur site. Par défaut, aucun mortier de calage n'est créé. Indiquez si le mortier de calage est créé avec ou sans pentes au-dessus ou en dessous du point de création de détail. Cette option affecte également les cales.

Propriétés des pièces des barres d'ancrage


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.
Commentaire	Ajoute un commentaire sur la pièce.

Platine avec

Indiquez si vous voulez créer la platine avec des boulons, des barres d'ancrage ou un composant personnalisé.

Par défaut, la platine est créée avec Boulons.

Dimensions de la barre d'ancrage


	Description	Défaut
1	Taille ou longueur de l'écrou.	`Diamètre de la barre d'ancrage`
2	Taille ou épaisseur de la rondelle.	`Moitié de la dimension de l'écrou`
3	Jeu entre la platine et l’écrou ou rondelle créé au-dessus de la platine.
4	Longueur de la barre d'ancrage.	`500 mm`
5	Longueur de la barre d'ancrage au-dessus de la platine.	`50 mm`
6	Distance entre la platine de préscellement et la platine.	`60 mm`
7	Longueur de la partie filetée.	`0 mm`
8	Types de barres d’ancrage.
9	Dimensions de la barre d’ancrage.

Types de barres d'ancrage


Option	Description
	Par défaut Type 1 Autodéfauts permet de modifier cette option.
	Type 1
	a Rayon du crochet b Largeur du crochet	a = `2 x diamètre de la barre d'ancrage` l = `1/5 de la longueur de la barre d'ancrage`
	a Rayon du crochet b Largeur du crochet c Hauteur du crochet	c = `largeur du crochet`
	d Longueur de la barre d'ancrage sous le plat supplémentaire e Longueur du filet inférieur	d = `2 x dimension écrou` e = `4 x dimension écrou plus épaisseur du plat supplémentaire`

Orientation crochet


Option	Description
	Par défaut Type 1 Autodéfauts permet de modifier cette option.
	Type 1
	Type 2
	Type 3
	Type 4

Sens de boulonnage

Remarque :

Vous pouvez définir le sens de boulonnage quand vous créez la platine avec des boulons.


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Tolérance trou platine de prescellement


Option	Description	Par défaut
Tolérance trous platine de prescellement	Tolérance des trous de la platine de prescellement.	`Identique à la tolérance des boulons`

Tolérance trou dans rondelle


Option	Description
Créer un trou dans une rondelle	Par défaut, aucun trou n'est créé dans la rondelle. Tolérance du trou de la rondelle.

Position de la rondelle du plat


Option	Description
Rondelles plat placées sur un cercle	Indiquez si les rondelles du plat sont placées le long du cercle. Le placement des rondelles le long du cercle distribue les charges régulièrement.

Créer


	Description
1	Créer le profil écrou.
2	Créer le profil rondelle.
3	Créer la rondelle plat.

Assemblage de barres d'ancrage

Définit les pièces à inclure dans l'assemblage de barres d'ancrage.

Vous pouvez souder les fourrures au-dessus et en dessous de la platine.

Onglet Plats suppl.

Utilisez l'onglet Plats suppl. pour paramétrer le placement, la rotation et le type des profils (Profil sup. 1) créés dans la partie inférieure de chaque barre d'ancrage ainsi que les profils (Profil sup. 2) qui relient les lignes de barres d'ancrage.

Dimensions de la pièce


Option	Description	Défaut
Profil sup. 1	Sélectionnez le premier profil supplémentaire dans le catalogue de profils.	`PL10*100`
Profil sup. 2	Sélectionnez le deuxième profil supplémentaire dans le catalogue de profils.	`PL10*100`

Propriétés des pièces


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.

Pince du profil supplémentaire 1


	Description	Défaut
1	Pince du profil supplémentaire 1.	`0 mm`

Pince du profil supplémentaire 2


	Description	Par défaut
1	Distance du profil supplémentaire 2 depuis l'axe de la barre d'ancrage.	`Moitié de la dimension de l'écrou ou du diamètre de la barre d'ancrage`

Type de profil supplémentaire 2


Option	Description
	Par défaut Type 1 Autodéfauts permet de modifier cette option.
	Type 1
	Type 2
	Type 3
	Type 4
	Type 5
	Type 6

Longueur du profil supplémentaire 2


	Description	Par défaut
1	Longueur du profil supplémentaire 2 depuis l'axe de la barre d'ancrage.	`0 mm`

Propriétés du profil supplémentaire 1


Option	Description	Défaut
Tolérance perçage	Tolérance de perçage du profil supplémentaire 1.	`Identique à la tolérance des boulons`
Hauteur du profil circulaire	Entrez la hauteur du profil supplémentaire circulaire 1.
Rotation du profil	Rotation du profil supplémentaire 1.	`Face`

Rotation profil sup. 2


Option	Description	Défaut
Rotation profil sup. 2	Rotation du profil supplémentaire 2.	`Face`

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
