Barrette (1046)

Barrette (1046) crée un plat entre les pièces du profil double. Le plat est soudé et boulonné sur les profils.

Objets créés

Plat
Boulons
Soudures

Utilisation


Situation	Description
	Cale entre profils doubles. Soudée ou boulonnée.

Avant de démarrer

Créez un profil double.

Ordre de sélection

Sélectionnez une pièce (profil double).
Sélectionnez une position.

L'attache est créée automatiquement.

Clé d'identification de pièce


	Description
1	Plat

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer la position du plat.

Dimensions


	Description

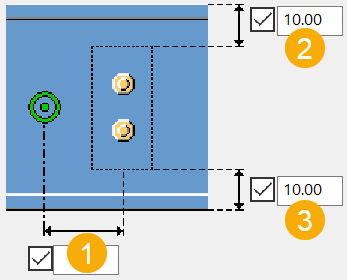

1	Distance depuis le point sélectionné.
2	Distance entre le dessus de la pièce et le dessus du plat.
3	Distance entre le dessous de la pièce et le dessous du plat.

Onglets Pièces

Utilisez l'onglet Eléments pour paramétrer les propriétés du plat.

Pièces


Option	Description
Plat	Epaisseur, largeur et hauteur du plat.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons.

Dimensions du groupe de boulons


	Description

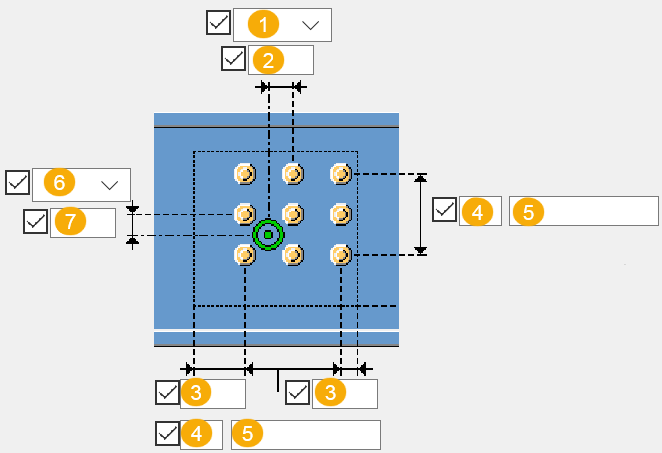

1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
2	Dimension de la position horizontale du groupe de boulons.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
7	Dimension de la position verticale du groupe de boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
