Equ.sur caisson(1040)
Le Equ.sur caisson (1040) crée une équerre boulonnée sur un poteau. Le côté du point de référence sur lequel le profil d'angle est placé peut être défini pour les attaches à cornière simple. Sinon, le détail peut créer deux profils d’angle. Une option permettant d’ajouter des raidisseurs soudés sur la cornière est également incluse.
Objets créés
-
Angles d’appui (1 ou 2)
-
Raidisseurs (facultatif)
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Cornière avec raidisseur. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau).
-
Sélectionnez un point de référence.
Le détail est créé automatiquement lorsque vous sélectionnez le point.

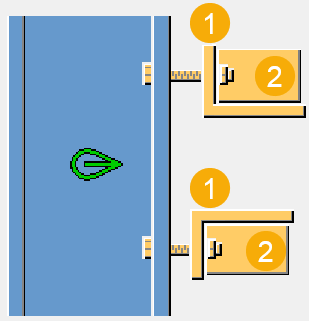

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Cornière d'appui |
|
2 |
Raidisseur |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les jeux entre les cornières et les pièces principales et secondaires.
| Description | |
|---|---|
|
1 |
Jeu entre la cornière d’appui supérieure et le poteau. |
|
2 |
Jeu entre la cornière d’appui supérieure et le point de référence. |
|
3 |
Jeu entre la cornière d’appui inférieure et le point de référence. |
|
4 |
Jeu entre la cornière d’appui inférieure et le poteau. |
Onglets Pièces
Utilisez l’onglet Pièces pour définir les propriétés de la cornière et des raidisseurs.
Pièces
| Option | Description |
|---|---|
|
Raidisseurs |
Epaisseur, largeur et hauteur du raidisseur. |
|
Profil |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir les positions des cornières et des raidisseurs.
Position de la cornière d'appui
|
Option |
Description |
|---|---|
|
|
Défaut Une cornière inférieure est créée. Autodéfauts permet de modifier cette option. |
|
|
Une cornière supérieure est créée. |
|
|
Une cornière inférieure est créée. |
|
|
Les cornières supérieures et inférieures sont créées. |
Type raidisseur
|
Option |
Description |
|---|---|
|
|
Défaut Raidisseur rectangulaire Autodéfauts permet de modifier cette option. |
|
|
Raidisseur rectangulaire |
|
|
Raidisseur triangulaire |
|
|
L'axe reliant les extrémités des ailes de la cornière d'appui détermine la forme du raidisseur. |
Rotation de l'angle d'appui
|
Option |
Description |
|---|---|
|
|
Défaut La cornière d'appui n'est pas tournée. Autodéfauts permet de modifier cette option. |
|
|
La cornière d'appui n'est pas tournée. |
|
|
La cornière d'appui est tournée horizontalement de 90 degrés. Pour renforcer la cornière d'appui tournée, sélectionnez l'option Raidisseurs milieu dans la zone de liste Emplacement du raidisseur du milieu. |
Orientation de la cornière d'appui
|
Option |
Description |
|---|---|
|
|
Par défaut L'aile la plus longue de la cornière d'appui est fixée à la pièce secondaire. Autodéfauts permet de modifier cette option. |
|
|
L'aile la plus longue de la cornière d'appui est fixée à la pièce secondaire. |
|
|
L'aile la plus longue de la cornière d'appui est fixée à la pièce principale. |
|
|
Automatique L'aile la plus longue de la cornière d'appui est reliée à la pièce par la partie où les boulons dépassent de la cornière d'appui. |
Position du plat par contour latéral
|
Option |
Description |
|---|---|
|
|
Défaut Aucun raidisseur latéral n'est créé. Autodéfauts permet de modifier cette option. |
|
|
Aucun raidisseur latéral n'est créé. |
|
|
Les raidisseurs avant sont créés. |
|
|
Les raidisseurs arrière sont créés. |
|
|
Les raidisseurs avant et arrière sont créés. |
Décalage de la cornière d'appui
|
Description |
|
|---|---|
|
1 |
Décalage horizontal de la cornière d'appui à partir de l'axe central de la pièce principale. |
Emplacement du plat par contour du milieu
|
Option |
Description |
|---|---|
|
|
Défaut Selon les boulons Autodéfauts permet de modifier cette option. |
|
|
Aucun plat par contour du milieu n'est créé. |
|
|
Raidisseurs du milieu Le raidisseur est positionné au milieu de la cornière d'appui. Entrez le nombre de raidisseurs à positionner au milieu dans la zone Nombre de raidisseurs au milieu. Plusieurs raidisseurs sont centrés et placés à distance égale. |
|
|
Selon les boulons Le raidisseur est positionné au milieu de l'écartement situé entre les boulons. Par défaut, un raidisseur est créé tous les deux boulons. Entrez le nombre de raidisseurs à positionner au milieu dans la zone ci-dessous. |
Type chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Cote de décalage de raidisseur
Définissez le décalage des coupes de chanfrein pour les raidisseurs triangulaires.
| Description | |
|---|---|
|
1 |
Cote de décalage horizontal |
|
2 |
Cote de décalage vertical |
Onglet Boulons
Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

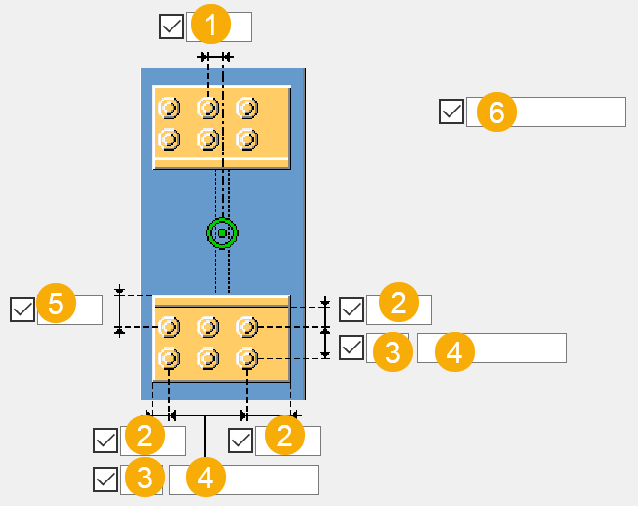

Dimensions du groupe de boulons
|
Description |
|
|---|---|
|
1 |
Dimension de la position horizontale du groupe de boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
|
6 |
Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
