Détail Base d'escalier (1038)

Détail Base d'escalier (1038) crée un plat horizontal boulonné et un plat vertical facultatif à un point donné d'un limon. Les plats sont soudés sur le limon.

Objets créés

Plat horizontal
Plat vertical (facultatif)
Boulons
Soudures
Coupes d'adaptation de l'extrémité du limon

Utilisation


Situation	Description
	Détail d'un escalier avec des plats horizontaux et verticaux.
	Détail d'un escalier avec des plats horizontaux et verticaux.
	Détail d'un escalier avec des plats horizontaux et verticaux.

Limitations

Détail Base d'escalier (1038) fonctionne uniquement si Direction haut est défini sur +Z dans l'onglet Général. Cette option ne peut être utilisée que si l'option Direction haut est définie sur Auto.

Avant de démarrer

Créez un limon.

Ordre de sélection

Sélectionnez le limon.
Sélectionnez un point du limon.

Le détail est créé automatiquement.

Clé d'identification de pièce


	Pièce
1	Plat horizontal
2	Plat vertical

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les positions du plat horizontal et vertical.

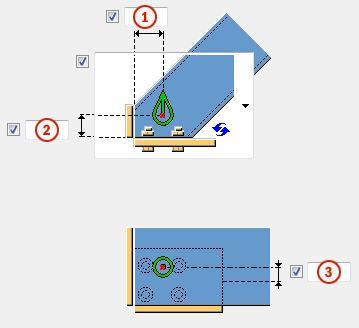

Positions plat


	Description	Défaut
1	Position du plat. Définissez la distance horizontale entre le point sélectionné et la face interne du plat vertical.	Unités métriques : `31 mm` Unités impériales : `1 pouce 1/4`
2	Position du plat. Définissez la distance verticale entre le point sélectionné et la face supérieure du plat horizontal.	`0 mm`
3	Décalage horizontal du plat par rapport à la direction haut du composant.	`0 mm`

Création de plat vertical


Option	Description

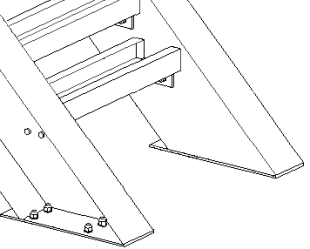

	Par défaut. Un plat vertical est créé.
	Un plat vertical est créé.

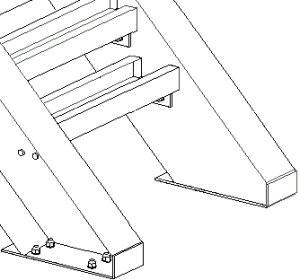

	Aucun plat vertical n'est créé.

Onglet Pièces

Utilisez l'onglet Pièces pour paramétrer les propriétés du plat horizontal et vertical.

Plat horizontal/plat vertical


Option	Description
Plat horizontal Plat vertical	Epaisseur, largeur et hauteur du plat. Le nom par défaut est `PLAT`.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés du boulon du plat horizontal. Vous pouvez choisir de créer des boulons ou des goujons. Par défaut, des boulons sont créés.

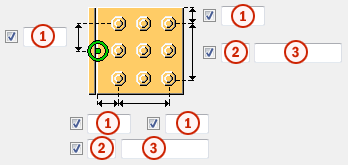

Dimensions du groupe de boulons


	Description
1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Commentaire

Vous pouvez définir un commentaire.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Sens de boulonnage


Option	Description
	Défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
