Platine simple 2 (1031)
Platine simple 2 (1031) crée une platine à l'extrémité d'un poteau ou d'une poutre.
Objets créés
-
Platine
-
Raidisseurs (pour profils en W uniquement)
-
Bêche
-
Prescellement
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Platine créée à l’extrémité du poteau |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau ou poutre).
-
Sélectionnez une position.
Le détail est créé automatiquement.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Platine |
|
2 |
Raidisseurs |
|
3 |
Bêche |
Onglet Graphique
Utilisez l'onglet Graphique pour définir la position du plat et les découpes d'angle.

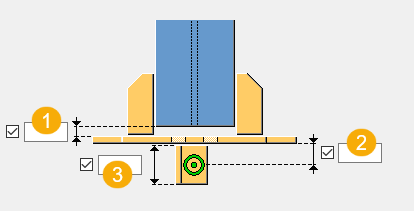

Dimensions
| Description | |
|---|---|
|
1 |
Décalage de platine par rapport à l'arête inférieure du poteau. |
|
2 |
Distance entre le point d’entrée du composant et le dessous de la platine. Vous pouvez décaler la platine du point sélectionné pour créer le composant. |
|
3 |
Hauteur de bêche |

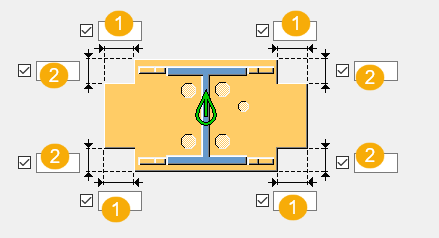

Découpe d'angle de platine
| Description | |
|---|---|
|
1 |
Dimension horizontale de découpe de l’angle. |
|
2 |
Dimension verticale de découpe d'angle. |
Onglets Pièces
Utilisez l'onglet Pièces pour paramétrer les propriétés de la platine.
Pièces
| Option | Description |
|---|---|
|
Platine |
Epaisseur, largeur et hauteur de la platine. |
|
Raidisseurs |
Épaisseur, largeur et hauteur des raidisseurs. |
|
Bêche |
Sélectionnez le profil de la bêche dans le catalogue de profils. |
|
Prescellement |
Épaisseur du plat appui. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir la forme d'angle de la platine, les trous d'évent, la création de la bêche et la longueur supplémentaire du plat appui.
| Option | Description |
|---|---|
|
Plat enroulé |
Indiquez si la platine est automatiquement enroulée autour du poteau et des boulons, boulons ou poteau.
|
|
Côtés trous d'évent 1-4 |
définir 1 - 4 trous d'évent dans les parois latérales de profils fermés spécifiques, tels que des sections creuses, des sections en boîte, etc. Vous pouvez saisir une combinaison quelconque en utilisant les chiffres 1, 2, 3, 4. La direction vers le haut du composant détermine le positionnement du premier trou d'évent 1 dans le profil, et les trous suivants 2 à 4 sont positionnés en tournant dans le sens horaire. Des trous semi-circulaires sont placés à l’extrémité inférieure des profils creux fermés. |
|
Diamètre trous d'évent |
Définissez le diamètre des trous d'évent. |

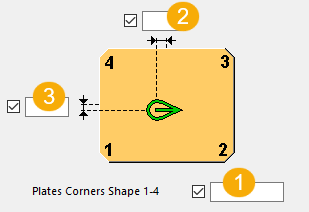

Forme d'angle de platine
| Description | |
|---|---|
|
1 |
Définissez quels angles de la platine sont remodelés. Vous pouvez entrer les valeurs des angles dans n’importe quel ordre. Les angles ne sont pas remodelés si vous n’entrez pas de valeur. |
|
2 |
Définissez le décalage horizontal de la platine par rapport à l'axe central du boulon. Ce décalage fonctionne lorsque Plat enroulé est défini sur Automatique. |
|
3 |
Définissez le décalage vertical de la platine par rapport à l'axe central du boulon. Ce décalage fonctionne lorsque Plat enroulé est défini sur Automatique. |
Rotation et décalage de la bêche
| Description | |
|---|---|
|
1 |
Définissez le décalage horizontal de la bêche. |
|
2 |
Définissez le décalage vertical de la bêche. |
|
3 |
Définissez la rotation de la bêche autour de l'axe central du poteau. |
Création de bêche
| Option | Description |
|---|---|
|
|
Défaut La bêche n’est pas créée. Autodéfauts permet de modifier cette option. |
|
|
La bêche est créée. |
|
|
La bêche n’est pas créée. |
Dimension du plat appui
| Description | |
|---|---|
|
1 |
Définissez la longueur supplémentaire du plat appui. |
Onglet Boulons
Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons.

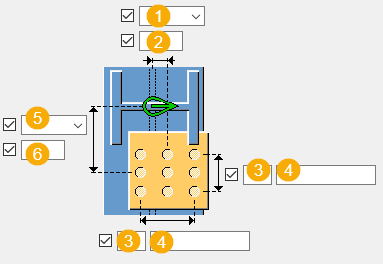

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
2 |
Dimension de la position verticale du groupe de boulons. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons.
|
|
6 |
Dimension de la position horizontale du groupe de boulons. |
Rotation du groupe de boulons
| Description | |
|---|---|
|
1 |
Définissez la rotation du groupe de boulons autour de l'axe central du poteau, mesurée à partir de l'âme du poteau. |
Suppression des boulons
| Option | Description |
|---|---|
|
Tolérance pince pour effacer boulons |
Définissez la pince minimale de la platine pour supprimer les boulons. La distance est mesurée entre le centre du boulon et l’arête de la platine. |
|
Eliminer les boulons |
Définissez les boulons supprimés. Entrez les numéros de boulon du premier boulon de la première ligne au dernier boulon de la dernière ligne, par exemple, 1 3 10. Entrez Aou a pour supprimer tous les boulons. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Longueur de recherche
Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.
Commentaire
Vous pouvez définir un commentaire.
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Raidisseurs
Utilisez l'onglet Raidisseurs pour paramétrer les dimensions et les chanfreins.

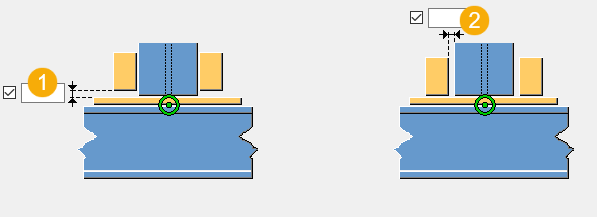

Décalage du raidisseur
| Description | |
|---|---|
|
1 |
Décalage du raidisseur par rapport à la platine. |
|
2 |
Décalage du raidisseur par rapport au poteau. |
Positions du raidisseur
| Description | |
|---|---|
|
1 |
Position du raidisseur sur l'arête de la platine. |
|
2 |
Définissez sur quels côtés les raidisseurs sont créés. |

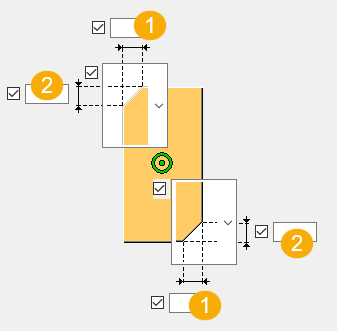

Dimensions du chanfrein
| Description | |
|---|---|
|
1 |
Dimension horizontale du chanfrein. |
|
2 |
Dimension verticale du chanfrein. |
Type chanfrein
| Option | Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Chanfrein droit |
|
|
Chanfrein convexe |
|
|
Chanfrein concave |
|
|
Pas de chanfrein |
Onglet Fraisage trous
Utilisez l'onglet Fraisage trous pour définir les dimensions du trou d’injection.
Trous de coulée
Vous pouvez définir si vous souhaitez supprimer tout ou partie des trous d’injection dans Suppr. trous.

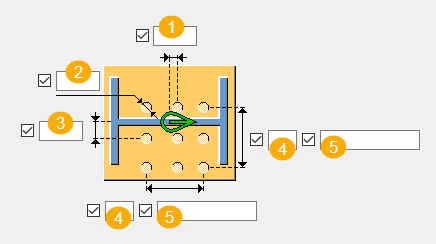

Dimensions du trou d'injection
| Description | |
|---|---|
|
1 |
Emplacement du trou d'injection par rapport au centre du poteau vers l'âme. |
|
2 |
Diamètre du trou d'injection. |
|
3 |
Emplacement du trou d'injection par rapport au centre du poteau vers l'aile. |
|
4 |
Nombre de trous d'injection |
|
5 |
Espacement des trous d’injection Utilisez un espace pour séparer les valeurs d'espacement. Entrez une valeur pour chaque écartement entre les trous. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
