Manchon Chéneau (1029)

Manchon Chéneau (1029) crée des chéneaux ou des manchons à travers des poutres ou des poteaux. Vous pouvez ajuster le diamètre du chéneau ou du manchon. Si le trou est suffisamment grand, des raidisseurs peuvent être ajoutés à l’âme pour renforcer la pièce. Les raidisseurs peuvent se trouver à l’avant, à l’arrière ou des deux côtés de l’âme. Un espace entre le manchon et l’âme peut être créé pour l’adaptation ou la soudure. Si nécessaire, un espace peut également être créé entre l’arête du trou d’âme interne et l’arête interne du raidisseur.

Objets créés

Trou du conduit
Manchon
Raidisseur (facultatif)
Soudures

Utilisation


Situation	Description

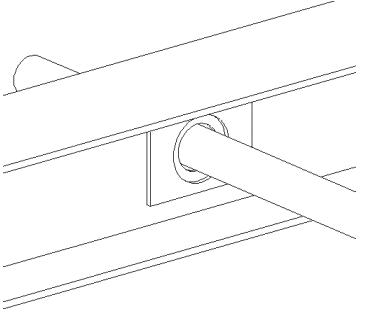

	Trou du conduit dans une poutre.

Ordre de sélection

Sélectionnez la pièce (poutre ou poteau) par laquelle le conduit passera.
Sélectionnez une position pour le trou du conduit.

Le trou du conduit est créé automatiquement lorsque vous sélectionnez la position.

Clé d'identification de pièce


	Description
1	Trou du conduit
2	Manchon
3	Raidisseur

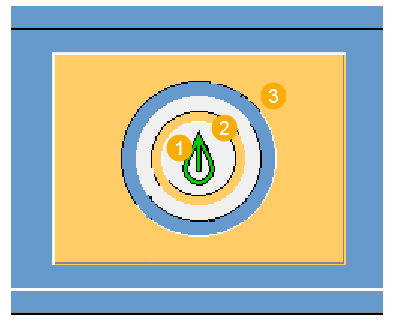

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions du trou du conduit. Vous pouvez également définir la longueur et la position du manchon possible.

Dimensions


	Description	Défaut
1	Distance entre le trou dans l’âme de la poutre (ou du poteau) et le trou dans le raidisseur. S’applique uniquement s’il existe un raidisseur.	20
2	Jeu entre le manchon et l’âme de la poutre (ou du poteau).	0
3	Diamètre du trou à couper dans l’âme de la poutre (ou du poteau). S’applique uniquement s’il n’y a pas de manchon.	0,25*hauteur de la poutre

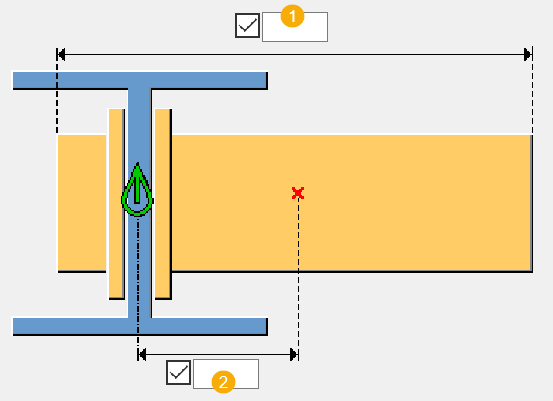

	Description	Défaut
1	Longueur du manchon.	2* largeur de poutre
2	Décalage du manchon, perpendiculaire à la poutre.	0

Onglet Pièces

Utilisez l’onglet Pièces pour définir les propriétés du raidisseur et du manchon.

Pièces


Option	Description
Raidisseur	Epaisseur, largeur et hauteur du raidisseur.
Manchon	Sélectionnez le profil du manchon dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l’onglet Paramètres pour définir les propriétés du trou, du manchon et la position du raidisseur.


	Description
1	Distance verticale entre le centre du trou et l’origine du composant.
2	Distance horizontale entre le centre du trou et le centre du raidisseur.
3	Distance verticale entre le centre du trou et le centre du raidisseur.
4	Distance horizontale entre le centre du trou et l’origine du composant.

Manchon


Option	Description
	Défaut Seul le trou du conduit est créé. Autodéfauts permet de modifier cette option.
	Seul le trou du conduit est créé.
	Le trou du conduit et le manchon sont créés.

Position du raidisseur


Option	Description
	Défaut Pas de raidisseur Autodéfauts permet de modifier cette option.
	Pas de raidisseur
	Raidisseur à l’avant de l’âme
	Raidisseur à l’arrière de l’âme
	Raidisseur des deux côtés de l’âme

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
