Garde-Corps (1024)
Garde-Corps (1024) crée un garde-corps composé d'une main courante, de lisse, de garde-pieds et de montants.
Objets créés
-
Montants
-
Garde-corps
-
Lisse
-
Garde-pieds
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
La lisse est créée sur une poutre. |
Ordre de sélection
-
Sélectionnez la pièce principale (poutre).
-
Sélectionnez une origine sur la pièce pour définir la position du premier montant.
Le détail est créé automatiquement lorsque vous sélectionnez la position.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Montant |
|
2 |
Garde-corps |
|
3 |
Lisse |
Onglet Graphique
Utilisez l'onglet Graphique pour définir les dimensions du détail.

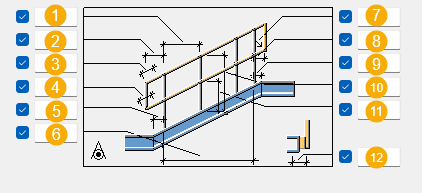

Cotations
| Description | Défaut | |
|---|---|---|
|
1 |
Espacement maximum entre les montants |
2000 mm |
|
2 |
Courbure à la distance définie entre le premier montant et le point sélectionné sur la lisse de la pièce |
Les courbures ne sont pas créées aux extrémités des lisses. |
|
3 |
Longueur de l'aile supérieure du coude Longueur de la partie rectiligne entre le coude et la lisse supérieure, mesurée à partir de l’intersection géométrique des poutres |
0 |
|
4 |
Longueur de l'aile inférieure du coude Longueur de la partie rectiligne entre le coude et la lisse inférieure, mesurée à partir de l’intersection géométrique des poutres |
0 |
|
5 |
Distance entre le point sélectionné et le premier montant |
0 |
|
6 |
Longueur horizontale de la lisse Si vous entrez 0, seul le premier montant est créé. |
La longueur est déterminée par la cote horizontale du limon sur lequel la lisse est créée. |
|
7 |
Rayon de courbure des lisses |
140 degré |
|
8 |
Courber à la distance définie par rapport au dernier montant situé à l’autre extrémité du garde-corps |
Les courbures ne sont pas créées aux extrémités des lisses. |
|
9 |
Distance entre l’extrémité de la pièce sélectionnée et le dernier montant |
0 |
|
10 |
Distance entre l’arête de la poutre et le centre de la lisse |
1000 mm |
|
11 |
Distance entre l’arête de la poutre et le centre de la lisse |
Moitié de la hauteur de la lisse |
|
12 |
Distance horizontale entre l’axe de la poutre et le centre de la lisse |
0 |
Onglets Pièces
Utilisez l'onglet Pièces pour définir les propriétés de la pièce.
Pièces
| Option | Description |
|---|---|
|
Profil de montant |
Sélectionnez le profil dans le catalogue de profils. |
|
Profil m-c |
Sélectionnez le profil dans le catalogue de profils. |
|
Lisses |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Garde-pied
| Option | Description |
|---|---|
|
Créer en tant que |
Indiquez si le garde-pied est créé en tant que plat ou en tant que profil de poutre. |
|
Garde-pied |
Épaisseur et hauteur du garde-pied |
|
Garde pieds |
Sélectionnez le profil dans le catalogue de profils. |
Onglet Paramètres
L’onglet Paramètres permet de définir la position, le nom du produit, l’excentricité, la longueur et d’autres propriétés du composant.
Propriétés
| Option | Description | Défaut |
|---|---|---|
|
Position lisses |
Définissez le côté de la lisse par rapport à la poutre. Les valeurs d’excentricité et de décalage sont orientées vers la sélection. |
|
|
Nom de produit montants |
Définissez le nom de produit montants. |
|
|
Nom de produit coudé |
Définissez le nom de produit coudé. |
|
|
Excentrement main courante |
Définissez la distance horizontale entre l’axe de la lisse et le centre du garde-corps. Cette excentricité est prise dans la direction définie par la position. |
0 |
|
Excentrement sous-lisses |
Définissez la distance horizontale entre l’axe de la lisse et le centre de la lisse. Cette excentricité est prise dans la direction définie par la position. |
0 |
|
Longueur max sous-lisse |
Définissez la longueur maximale de la lisse. |
6000 mm |
|
Longueur maxi garde-pied |
Définissez la longueur maximale du garde-pied. |
6000 mm |
|
Ecartement entre Montants |
Sélectionnez la répartition des montants.
|
|
|
Coupes des lisses |
Sélectionnez la manière dont les lisses sont coupées.
|
Entraxe maxi suivant montants |
|
Création d'assemblage |
Choisissez de créer ou non un assemblage comprenant toutes les pièces du détail. Si vous sélectionnez Oui, les pièces sont soudées ensemble avec des soudures invisibles et un croquis d’assemblage de l’ensemble du détail peut être créé. |
Non |
|
Création jonction entre Lisse/Montant |
Déterminez si des nœuds de lisses sont créés. Si vous sélectionnez Oui, des nœuds de lisse sont créés. Un nœud de lisse est un petit cube qui représente la pièce d'attache entre le montant et la lisse. |
Non |
|
Joint Montant/Limon |
Sélectionnez le type d'attache pour les montants. Les types d'attache sont définis plus précisément dans le fichier joints.dat. Toute attache appropriée Tekla Structures peut être utilisée comme attache de montant. |
Type d'attache par soudure |
|
Rotation lisse |
Sélectionnez le mode de rotation de la lisse. |
|
|
Adaptation lisses-montants |
Déterminez si la lisse est adaptée au montant. |
|
|
Jeu entre lisse et montant |
Définissez la dimension du jeu. |
