Goujon de cisaillement (1010)

Goujon de cisaillement (1010) crée des goujons de cisaillement (connecteurs) sous forme de profils, de connecteurs ou de boulons sur une poutre ou un poteau.

Objets créés

Goujons de cisaillement (connecteurs)
Soudures

Utilisation


Option	Description
	Goujons de cisaillement (connecteurs) créés sur une poutre.

Ordre de sélection

Sélectionnez la pièce principale (poutre ou poteau).
Sélectionnez un point pour indiquer l'emplacement des goujons de cisaillement (connecteurs).

Les goujons de cisaillement (connecteurs) sont créés automatiquement lorsque vous sélectionnez le point.

Clé d'identification de pièce


	Description
1	Goujons de cisaillement (connecteurs)

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions du détail.

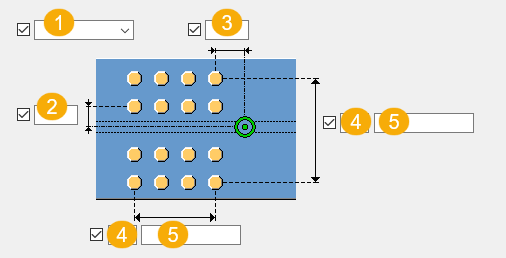

Dimensions


	Description
1	Choisissez de créer les goujons de cisaillement (connecteurs) sous forme de profils, de connecteurs ou de boulons.
2	Dimension de la position verticale du groupe de boulons.
3	Dimension de la position horizontale du groupe de boulons.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Onglet Profil

Utilisez l'onglet Profil pour définir les propriétés du profil du goujon de cisaillement (connecteur).

Pièces


Option	Description
Profil	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

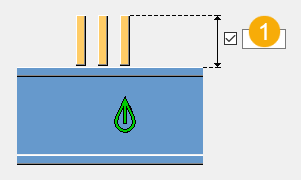

Longueur du profil


	Description	Défaut
1	Définissez la longueur du profil du goujon de cisaillement (connecteurs).	`4”`

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons et des goujons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
