Position Auto (S67)

Position Auto (S67) ajuste la position d’un ou deux contreventements reliés à une membrure de pylône, et coupe les contreventements.

Remarque :

Utilisez Position auto (S67) une fois que vous avez terminé le reste de votre travail sur un modèle. Toute modification du modèle risque de remplacer les réglages effectués à l’aide de ce composant.

Avant de commencer

Créez un ou deux contreventements et reliez-les à une membrure de pylône.

Ordre de sélection

Sélectionnez la membrure.
Sélectionnez le premier contreventement.
Sélectionnez le deuxième contreventement (facultatif).
Cliquez avec le bouton central de la souris pour terminer.

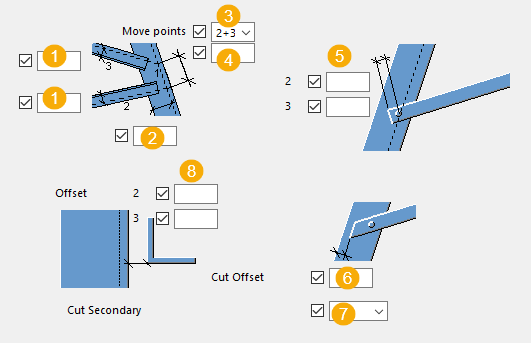

Onglet Graphique

Utilisez l'onglet Graphique pour définir la position des contreventements et les dimensions de coupe.

Dimensions


	Description
1	Définissez les trusquinages des boulons pour les contreventements.
2	Définissez le trusquinage des boulons pour la membrure.
3	Sélectionnez les contreventements à déplacer.
4	Entrez la distance pour déplacer les points d’intersection des trusquinages.
5	Entrez la distance entre le premier boulon du groupe et l’extrémité du contreventement.
6	Entrez la distance entre l’extrémité des contreventements et le bord de la membrure du pylône.
7	Sélectionnez Oui pour couper les contreventements.
8	Définissez la dimension de la coupe des contreventements.
