Travailler avec des composants système

Tekla Structures
Modifié: 7 mar 2025
2025
Tekla Structures

Travailler avec des composants système

Utilisez les composants système pour attacher des pièces dans le modèle et automatiser des tâches.

Les composants système s'adaptent aux changements apportés dans le modèle, de sorte que Tekla Structures modifie automatiquement le composant si vous modifiez les pièces qu'il relie. Lorsque vous copiez ou déplacez des objets, Tekla Structures copie ou déplace automatiquement l'ensemble des composants qui leur sont associés.

Tous les composants système sont stockés dans le catalogue Applications et composants. Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.

Définir les propriétés d'un composant

Chaque composant dispose d’une boîte de dialogue qui vous permet de définir ses propriétés. Vous pouvez ouvrir la boîte de dialogue en double-cliquant sur le composant dans le Applications & composants catalogue.

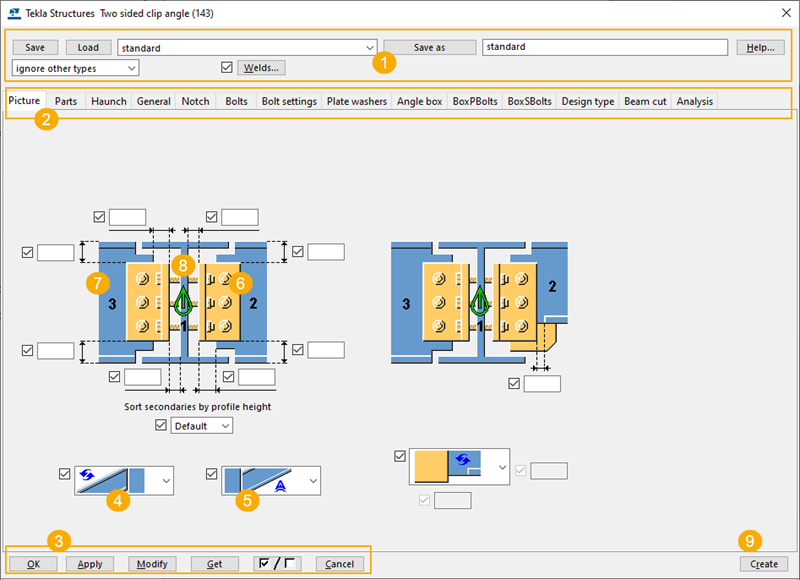

L'image ci-dessous illustre un exemple type de composant en acier : l'attache Double cornière face-face (143). Différentes options peuvent se présenter dans les boîtes de dialogue des composants en béton et des composants d’armature.

Description

1

Dans la partie supérieure de la boîte de dialogue, vous pouvez enregistrer et charger les paramètres prédéfinis. Certains composants disposent de boutons permettant d’accéder aux propriétés des boulons, des soudures et des entités DSTV.

Lors de la modification des attaches et des détails, vous pouvez indiquer si Tekla Structures doit ignorer les autres types d'attaches et de détails ou modifier l'ensemble des attaches et des détails sélectionnés, quel que soit leur type. Avec l'option de modification, le type des composants sélectionnés est modifié pour correspondre au type du composant que vous changez actuellement.

Pour plus d'informations, consultez Enregistrement et chargement des propriétés d’objets dans le panneau des propriétés ou dans les boîtes de dialogue et Fichiers et extensions des noms de fichier du répertoire modèle.

2

Les onglets permettent de définir les propriétés des pièces et des boulons créés par le composant. Vous pouvez entrer des valeurs manuellement, utiliser les valeurs système par défaut, les valeurs autodéfauts, les valeurs automatiques, ou bien les valeurs figurant dans le fichier joints.def pour certaines attaches en acier.

Les valeurs entrées manuellement, les autodéfauts, les valeurs automatiques et les propriétés définies dans le fichier joints.def écrasent les valeurs système par défaut. Les valeurs système par défaut sont utilisées si vous n'entrez pas de valeur manuellement ou si vous ne sélectionnez aucun autre type de valeur de propriété. Il est impossible de modifier les valeurs système par défaut.

Pour plus d’informations sur joints.def, voir Définition des propriétés de l'attache dans le fichier joints.def.

3

Pour plus d’informations sur les boutons de boîte de dialogue, reportez-vous à la section Affichage et modification des propriétés d'objets à l'aide des boîtes de dialogue.

4

Si vous sélectionnez une option Autodéfauts , Tekla Structures utilise la propriété définie dans les règles d'autodéfauts.

L'image dans l'option Autodéfauts est un exemple et ne correspond pas nécessairement au résultat obtenu dans le modèle.

Pour plus d’informations sur Autodéfauts, reportez-vous à la section Autodéfauts.

5

Si vous sélectionnez une option automatique, Tekla Structures détermine automatiquement l'option à utiliser pour une propriété.

Par exemple, lorsque vous utilisez l'option automatique pour le raidisseur dans Platine (144), l'attache ajoute automatiquement le raidisseur à une attache de type poutre sur poteau, mais ne l'ajoute à aucune attache entre deux poutres.

Pour plus d’informations sur Autoconnexion, reportez-vous à la section Autoconnexion.

6

Les pièces qui s’affichent en jaune dans la boîte de dialogue du composant sont celles créées par ce dernier.

7

Les pièces bleues qui s’affichent dans la boîte de dialogue du composant doivent déjà exister dans le modèle avant que vous créiez le composant.

8

La direction Z indique le mode de rotation de l'attache autour de la pièce secondaire par rapport au plan de travail en cours. Le symbole dans l'onglet Graphique de la boîte de dialogue du composant indique la direction haut appropriée.

S'il n'existe pas de pièces secondaires, Tekla Structures fait pivoter le composant autour de la pièce principale. Les différentes options sont les suivantes : +x, -x, +y, -y, +z, -z.

Vous pouvez modifier la direction haut par défaut dans l'onglet Général de la boîte de dialogue du composant. Essayez d'abord de modifier les directions positives.

9

Cliquez sur le Créer bouton pour lancer la création d’un composant dans le modèle à l’aide des paramètres appliqués dans la boîte de dialogue du composant. Suivez ensuite les instructions sur la barre d’état.

Ajout d'un composant à un modèle

Lors de l'ajout d'un composant à un modèle, vous attachez le composant à des pièces existantes ou vous piquez des points afin d'indiquer l'emplacement ou la longueur du composant.

Les attaches et les détails possèdent une pièce principale que vous devez d'abord sélectionner. Les attaches disposent également d'une ou de plusieurs pièces secondaires que vous sélectionnez une fois la pièce principale choisie. Les composants de type pièces ne présentent pas nécessairement une pièce principale et des pièces secondaires. Ils permettent de créer et d'assembler automatiquement des pièces pour construire une structure lorsque vous sélectionnez une position dans le modèle.

Si vous utilisez un composant que vous ne maîtrisez pas totalement, appliquez ses propriétés par défaut. Vérifiez ensuite si des éléments doivent être rectifiés. Ne modifiez que quelques propriétés à la fois afin de voir l'effet des modifications sur le composant. Cette méthode est plus rapide que de tenter de définir toutes les propriétés avant de savoir ce que le composant crée vraiment.

Vous pouvez obtenir des informations sur l’ajout et la modification du composant dans le modèle dans la fenêtre d’invite de commandes. Ces informations peuvent s'avérer utiles dans des situations problématiques. Définissez l’option avancée XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW sur TRUE pour afficher la fenêtre. Par défaut, la valeur est FALSE et la fenêtre ne s’affiche pas.

  1. Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.

    Vous pouvez également appuyer sur Ctrl + F.

  2. Sélectionnez un composant et effectuez une des opérations suivantes :
    Pour Procéder comme suit

    Ajouter une attache

    1. Sélectionnez la pièce principale.

    2. Sélectionnez la ou les pièce(s) secondaire(s).

    • S'il existe une pièce secondaire, l'attache est automatiquement créée lorsque vous sélectionnez la pièce secondaire.
    • S'il existe plusieurs pièces secondaires, cliquez sur le bouton central de la souris pour terminer la sélection des pièces et créer l'attache.

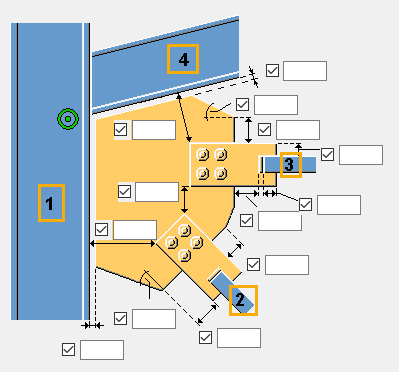

    Dans l'exemple ci-dessous, les numéros de 1 à 4 indiquent l'ordre de sélection des pièces. Les pièces bleues doivent déjà exister dans le modèle avant que vous créiez le composant.

    Ajouter un détail

    1. Sélectionnez la pièce principale.

    2. Sélectionnez un point sur la pièce principale pour définir l'emplacement du détail.

    Ajouter un composant d'exécution

    Sélectionnez un à trois points pour définir l'emplacement des objets créés par le composant d'exécution.

    Ajoutez un composant à l’aide de la Créer nouveau commande

    Sélectionnez un composant dans le modèle, effectuez un clic droit et sélectionnez Créer nouveau. Suivez ensuite les instructions sur la barre d’état.

    Si la boîte de dialogue d’un composant est ouverte, vous pouvez également utiliser le bouton Créer dans la boîte de dialogue pour créer un nouveau composant.

  3. Vérifiez l’état du composant.

    Une fois le composant ajouté, Tekla Structures affiche son état à l'aide des symboles représentés dans le tableau ci-dessous.

    Couleur État

    Le symbole vert indique que le composant a été créé avec succès.

    Le symbole du composant d'exécution dans le modèle est .

    Le symbole jaune indique que le composant a été créé mais qu’il rencontre des problèmes.

    Cela est souvent le cas lorsque les boulons ou les trous ont une pince inférieure à la valeur par défaut.

    Le symbole rouge indique que le composant n'a pas été créé.

    Cette erreur est généralement due au fait que les propriétés ne sont pas définies correctement ou que la direction haut n'est pas appropriée.

  4. Si ce composant n’est pas créé correctement ou n’est pas ajouté du tout, vous pouvez vérifier les éléments suivants, par exemple :
    • Vérifiez la barre d'état si le composant n'est pas ajouté au modèle. Par exemple, il se peut que vous deviez cliquer sur le bouton central de la souris pour arrêter la sélection des pièces avant que Tekla Structures ne crée le composant.

    • Certains composants fonctionnent uniquement avec des profils particuliers. Si un composant n'est pas créé avec succès, essayez d'entrer un profil valide.

    • Si un composant ne crée pas les pièces dont vous avez besoin par défaut, cherchez les options pour les créer. S'il n'existe aucune option, essayez d'entrer une valeur d'épaisseur pour les pièces.

      Si un composant crée des pièces dont vous n'avez pas besoin, cherchez les options pour les supprimer. S'il n'existe aucune option, saisissez zéro (0) comme épaisseur des pièces.

    • Si vous utilisez une attache n'autorisant qu'une seule pièce secondaire, le message Many parts found peut apparaître dans la barre d'état. Cela signifie que Tekla Structures ne parvient pas à déterminer les pièces à connecter. Plusieurs pièces se situent probablement au même endroit ou la profondeur de vue est peut-être trop importante.

Modification d'un composant dans un modèle

Vous pouvez modifier les propriétés d'un composant après l'avoir ajouté dans le modèle, par exemple, pour modifier le nombre de boulons ou les dimensions du plat.

  1. Double-cliquez sur le symbole du composant dans le modèle pour ouvrir la boîte de dialogue du composant.
  2. Modifiez les propriétés.
  3. Au besoin, définissez les attaches et les détails modifiés :
    • Ignorer autres types : Tekla Structures modifie uniquement les composants de type attache et détail qui sont du même type que ceux qui ont été modifiés.

    • Modifier type d’attache : si vous avez sélectionné plusieurs attaches et détails, cliquez sur Modifier pour les modifier sans tenir compte de leur type. Si le type d'attache d'une attache sélectionnée est différent de celui indiqué dans la boîte de dialogue de l'attache, Tekla Structures modifie le type d'attache.

  4. Cliquez sur Modifier.

Une fois les composants ajoutés au modèle, vous pouvez utiliser le panneau des propriétés pour répertorier les composants :

  • Si vous sélectionnez un composant dans le modèle, le panneau des propriétés affiche le nom et le numéro de ce composant. Vous pouvez ouvrir la boîte de dialogue des propriétés du composant en cliquant sur le bouton Propriétés du composant dans le panneau des propriétés.
  • Si vous sélectionnez plusieurs composants dans le modèle, le panneau des propriétés affiche les listes qui contiennent le texte Variables. Ouvrez les listes pour afficher les noms et les numéros des composants sélectionnés.
  • Si vous sélectionnez des composants et d'autres objets de modèle, cliquez sur le bouton de la liste des Types d'objet dans le panneau des propriétés pour ouvrir une liste des types d'objets sélectionnés, et sélectionnez Composant pour répertorier les composants.

Affichage d'un composant dans un modèle

Vous pouvez créer plusieurs vues d'un composant pour l'afficher sous différents angles.

  1. Cliquez sur le symbole du composant dans le modèle pour le sélectionner.
  2. Cliquez avec le bouton droit de la souris et sélectionnez Créer vue > Vues par défaut d'un composant.

    Tekla Structures crée quatre vues : face, extrémité, dessus et 3D.

    Vous pouvez vérifier les cotations, telles que l'emplacement des boulons et les pinces, en utilisant l'outil Mesure dans Vue de face du composant.

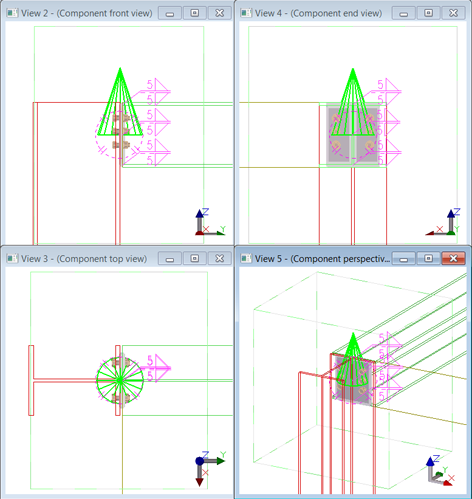

    L'image fournie à titre d'exemple montre les vues par défaut de l'attache Platine (144).

Conseil :

Vous pouvez afficher le contenu des composants sélectionnés, tels que les pièces, boulons, soudures et autres détails, même si l’option Visibilité dans les composants n’est pas sélectionnée dans la boîte de dialogue Propriétés de la vue > Affichage. Pour afficher le contenu, accédez à l’onglet du ruban Affichage, puis cliquez sur Rendu > Contenu et sélectionnez les composants. Vous pouvez également saisir du contenu dans la zone Démarrage rapide pour lancer la commande Afficher le contenu du composant.

Lorsque vous cliquez sur Affichage > Redessiner > Redessiner toutes les vues, le contenu n'est plus visible.

Conversion de composants en composants conceptuels ou d'exécution

En fonction de la configuration Tekla Structures que vous utilisez, vous pouvez créer des composants d'exécution ou conceptuels.
  • Les composants d'exécution contiennent toutes les informations nécessaires à la fabrication, telles que les assemblages, les éléments béton et les armatures.

    Les composants d'exécution sont représentés par un symbole conique dans le modèle : ou .

  • Les composants conceptuels sont similaires aux composants d'exécution, mais ne permettent pas de modifier le repérage des pièces ni les paramètres de repérage d'assemblage. Les composants conceptuels sont destinés à être utilisés comme informations de référence pour obtenir des détails de fabrication supplémentaires.

    Les composants conceptuels sont représentés par un symbole pyramidal dans le modèle : ou .

Vous pouvez créer des composants conceptuels dans la configuration Tekla Structures Graphite et dans les configurations héritées Ingénierie, Modélisation d'armature et Modélisation de la construction.

Vous pouvez modifier les composants conceptuels et les convertir en composants d'exécution dans la configuration Tekla Structures Diamond et dans les configurations héritées Complet, Primary, Exécution acier et Exécution béton préfabriqué.

La modification des propriétés des pièces (par exemple, la taille de la pièce principale du composant) ne permet pas de convertir automatiquement un composant d'exécution en composant conceptuel, et inversement. Si vous utilisez par exemple la configuration Tekla Structures Graphite et que vous modifiez le modèle, les composants d'exécution ne sont pas convertis en composants conceptuels. Toutefois, les composants d’exécution s’adaptent aux modifications effectuées dans le modèle, mais vous ne pouvez pas modifier les propriétés à l’aide de la boîte de dialogue du composant. Les composants d’exécution sont également conservés comme des composants d’exécution, sauf si vous les convertissez un par un.

Vous pouvez convertir des composants dans le catalogue Applications & composants. Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.

Suivez l'une des procédures ci-dessous :

Pour Procéder comme suit Configuration
Convertir un composant conceptuel en composant d'exécution
  1. Cliquez sur > Convertir en composant exécution.
  2. Sélectionnez le symbole du composant.

Tekla Structures Diamond

Complet, Primary, Exécution acier, Exécution béton préfabriqué

Convertir un composant d'exécution en composant conceptuel
  1. Cliquez sur >Convertir en composant conceptuel.
  2. Sélectionnez le symbole du composant.

Tekla Structures Graphite

Ingénierie, Modélisation de la construction, Modélisation d'armature
