Création multiple de profils (9)

Création multiple de profils (9) crée des profils pour les murs et les plafonds.

Objets créés

Profils de poutres en acier

Utilisation


Situation	Description
	Profil de poutre en acier

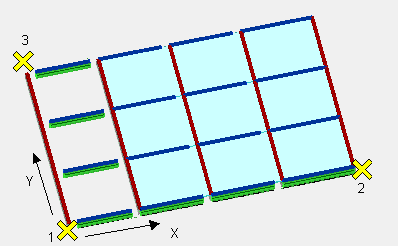

Ordre de sélection

Sélectionnez l'origine du panneau.
Sélectionnez un point pour indiquer la direction x.

Cette dimension définit également la largeur du panneau si vous avez sélectionné l’option Ltot/# pour Type de division en X dans l’onglet Paramètres.
Sélectionnez un point pour indiquer la direction y.

Cette dimension définit également la hauteur du panneau si vous avez sélectionné l’option Ltot/# pour Type de division en Y dans l’onglet Paramètres.

Le panneau est créé automatiquement lorsque vous sélectionnez le point pour la direction y.

Onglet Graphique

L’onglet Graphique présente un exemple de profils.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Option	Description
Profil	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.

Créer des profils dans travée


Option	Description
Oui	Tous les profils sont créés.
Non	Aucun profil n’est créé.
Oui-prem.	Tous les profils, à l’exception du profil le plus proche de l’origine, sont créés.
Oui-dern.	Tous les profils, à l’exception du dernier, sont créés.
Oui-prem.&dern.	Tous les profils, à l’exception du premier et du dernier, sont créés.
Prem.	Le profil le plus proche de l’origine est créé.
Dern.	Le profil le plus éloigné de l’origine est créé.

Direction de création

Définissez si les profils sont continus ou individuels, simples ou doubles. Vous pouvez également utiliser ce paramètre pour faire pivoter des profils asymétriques, tels que des angles, en changeant le sens de création.


Option	Description
	Sélectionnez l’une des options suivantes : Des profils distincts sont créés de gauche à droite dans chaque travée. Un profil continu est créé de gauche à droite. Des profils distincts sont créés de droite à gauche dans chaque travée. Un profil continu est créé de droite à gauche. Des profils doubles distincts sont créés dans chaque travée. Des profils doubles continus sur toutes les travées sont créés.

Décalage extrémité


Option	Description
Déplac. extrémité 1/2	Définissez le décalage de début et de fin. Déplacement 1 correspond au décalage d'origine et Déplacement 2 au décalage d'extrémité.

Position de la pièce


Option	Description
Position verticale	Définissez la position de la pièce sur le plan de travail.
Rotation	Définissez la rotation de la pièce autour de son axe sur le plan de travail.
Position horizontale	Définissez la position en profondeur de la pièce.

Onglet Paramètres

Utilisez l’onglet Paramètres pour définir le nombre et l’emplacement des profils.

Profils


Option	Description
Nombre de profils	Définissez le nombre de profils créés dans les directions x et y.
Distance entre profils	Définissez la distance entre les profils dans les directions x et y.
Type de division en X Type de division en Y	Ltot/# : La surface créée par la sélection de points au début du composant est divisée par le nombre de profils. Cette valeur est utilisée comme distance entre les profils. #xD : Le nombre de profils et les distances entre les profils définis dans la boîte de dialogue du composant sont utilisés, et la zone sélectionnée au départ est ignorée.
Déplacement global	Les décalages définis ici sont ajoutés aux points sélectionnés dans le système de coordonnées du modèle.
Combinaison	Indiquez si les profils sont créés dans les directions x, y ou dans les deux directions.
Finition	Entrez la propriété Finition à utiliser.
Commentaire	Entrez les informations supplémentaires nécessaires.
Nom du fabricant	Entrez le nom du fabricant.

Onglets Prof.// X_m / Prof.//Y_m

Utilisez les onglets Profil pour définir les propriétés du profil dans les directions x et y.

Profils


Option	Description
Profil	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.


Option	Description
Dans plan	Position de la pièce sur le plan de travail.
Rotation	Rotation de la pièce autour de son axe.
En profondeur	Position en profondeur de la pièce.

Onglet Prop._m

Utilisez l’onglet Propriétés pour définir la finition, le commentaire et le nom du fabricant, ainsi que les décalages d’origine et d’extrémité.

Propriétés


Option	Description
Finition	Entrez la propriété Finition à utiliser.
Commentaire	Entrez les informations supplémentaires nécessaires.
Nom du fabricant	Entrez le nom du fabricant.
Classe	Entrez une classe pour la pièce.
Déplac. extrémité 1/2	La première case correspond au décalage d’origine de la première poutre. La deuxième case correspond au décalage d’extrémité de la première poutre, ainsi qu’au décalage d’origine de la deuxième poutre (et de toute autre poutre jusqu’à la dernière poutre). La troisième case correspond au décalage d’extrémité de la deuxième poutre (et de toute autre poutre jusqu’à la dernière poutre) ainsi qu’au décalage d’origine de la dernière poutre. La quatrième case correspond au décalage d’extrémité de la dernière poutre.
