Poteau PRS (S99)

Poteau PRS (S99) crée un poteau reconstitué unique, qui peut être droit ou variable.

Objets créés


Situation	Description
	Un poteau reconstitué variable avec un angle de raidisseur. Raidisseur d'aile :
	Un poteau reconstitué droit.

Vérifiez que vous disposez d’un point à sélectionner.

Sélectionnez la position du poteau :

Le poteau est créé automatiquement quand vous sélectionnez la position.

Utilisez l'onglet Graphique pour paramétrer les dimensions du poteau.


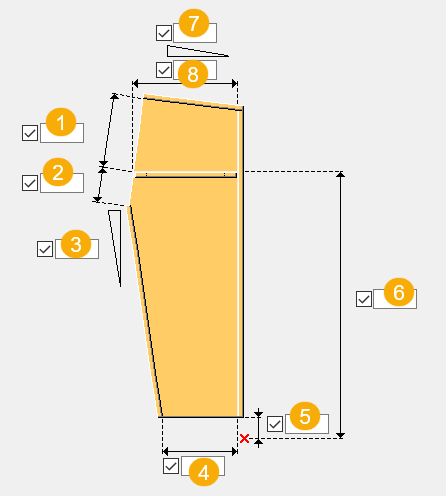

	Description
1	Distance entre la cornière supérieure du plat d'âme et le dessus du raidisseur
2	Distance entre le dessus du raidisseur et l’angle intérieur du plat d’âme
3	Pente du plat d’aile intérieure
4	Largeur du plat d’âme en bas
5	Décalage vertical du plat d'âme par rapport au point d’entrée
6	Dimension du plat d’âme entre le point d’entrée et le haut du raidisseur horizontal
7	Pente du plat supérieur en pourcentage, par exemple 10.
8	Longueur du raidisseur horizontal

Utilisez l'onglet Pièces pour paramétrer les propriétés de la platine.


Option	Description
Web	Épaisseur de l'âme
Aile extérieure, Aile intérieure , Coiffe, Raidisseur horizontal	Sélectionnez les profils dans l'onglet Paramètres.
Raidisseurs d'ailes	Épaisseur du raidisseur d'ailes


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Utilisez l'onglet Paramètres pour définir les plats, l'orientation et les dimensions.


Option	Description
Profil aile extérieure, Profil aile intérieure, Profil plat supérieur, Profil raidisseur horizontal	Dimensions des plats. Le fichier std_flange_plates.dat définit les plats disponibles.

Si le plat est plus long que la longueur de plat maximum définie dans le fichier std_flange_plates.dat, Tekla Structures crée une éclisse.


	Description
1	Dimension d'éclisse de l'aile intérieure
2	Dimension d'éclisse de l'aile extérieure


Option	Description

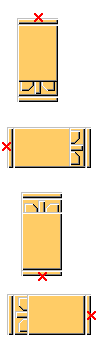

	Sélectionnez une rotation adéquate. L'âme du poteau est tournée par rapport au plan de travail.


	Description
1	Longueur supplémentaire pour l’aile extérieure
2	Longueur supplémentaire pour le plat supérieur


	Description
1	Dimension du chanfrein intérieur sur le raidisseur horizontal La valeur par défaut est `15`.
