Poutre PRS var. (S98)

Poutre PRS var. (S98) crée une poutre reconstituée variable ou droite avec une forme en I.

Objets créés

Plat d'âme
Plat d'aile supérieur
Plat d'aile inférieur
Soudures

Utilisation


Situation	Description
	Crée une poutre reconstituée simple entre deux points sélectionnés.

Avant de commencer

Vérifiez que vous avez deux points à sélectionner.

Ordre de sélection

Sélectionnez l'origine de la poutre.
Sélectionnez l'extrémité de la poutre.

La poutre est créée automatiquement lorsque vous sélectionnez le point d'extrémité.

Clé d'identification de pièce


	Description
1	Plat d'âme
2	Plat d'aile supérieur
3	Plat d'aile inférieur

Onglet Graphique

Utilisez l'onglet Graphique pour définir la hauteur de l’âme ou de la poutre entière, les valeurs d’élévation inclinées et la longueur de la pente.

Dimensions

Sélectionnez le type de hauteur de la poutre dans l'onglet Paramètres.


	Description
1	Longueur de pente
2	Hauteur de la pente

Onglets Pièces

Utilisez l'onglet Pièces pour paramétrer les propriétés des plats.

Pièces


Option	Description
Plat d'âme	Épaisseur et largeur du plat d'âme.
Profil aile sup.	Sélectionnez le profil dans le catalogue de profils.
Profil aile inf.	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir la forme d'extrémité de la poutre, le type de hauteur, le type de point de référence, la distance de retrait d'extrémité de la poutre et la position du plat d’âme.

Type de coupe à l'extrémité de la poutre

Sélectionnez la forme de la section de la poutre au début et à l'extrémité de la poutre.


Option	Description
Vertical système global
Perpendiculaire aile sup.
Z système utilisateur	Dépend de la position du plan de travail.

Type de hauteur de poutre

Influe sur les valeurs de hauteur entrées dans l’onglet Graphique.


Option	Description
	Hauteur de l'âme.
	Hauteur de toute la poutre.

Type de point de référence

Sélectionnez l'emplacement de l'extrémité de la poutre, par rapport au point que vous sélectionnez.


Option	Option	Description

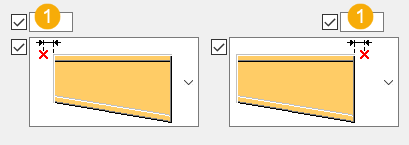

		Profil supérieur, distance de retrait.
		Profil supérieur, extrémité du plat d’âme.
		Plat d’âme supérieur, distance de retrait.
		Plat d’âme supérieur, extrémité du plat d’âme.
