Arba PRS (S53)

Arba PRS (S53) crée un portique reconstitué ou des parties de ce dernier. Vous pouvez contrôler la déformation et la taille du matériau épissé.

Objets créés

Poteaux reconstitués avec une platine et un plat d'extrémité
Poutres reconstituées avec des platines

Utilisation


Situation	Description
	Portique reconstitué 1 Poutre 1 2 Poutre 2 Dans l'onglet Graphique, utilisez les options suivantes : Type structure : Le poteau, la première poutre et la deuxième poutre sont créés. Type de symétrie : La structure symétrique est créée.
	Portique reconstitué incliné Dans l'onglet Graphique, utilisez les options suivantes : Type structure: Le poteau, la première poutre et la deuxième poutre sont créés. Type de symétrie : La structure symétrique est créée.
	Demi portique Dans l'onglet Graphique, utilisez les options suivantes : Type structure: Les poteaux et les premières poutres sont créés. Type de symétrie : La symétrique n'est pas créée.
	Poteau reconstitué avec une platine et un plat d'extrémité Dans l'onglet Graphique, utilisez les options suivantes : Type structure: Le poteau est créé. Type de symétrie : La symétrique n'est pas créée.
	Poutre reconstituée (1) avec des platines Dans l'onglet Graphique, utilisez les options suivantes : Type structure: La première poutre est créée. Type de symétrie : La symétrique n'est pas créée.
	Poutre reconstituée (2) avec des platines Dans l'onglet Graphique, utilisez les options suivantes : Type structure: La deuxième poutre est créée. Type de symétrie : La symétrique n'est pas créée.

Limitations

Crée une structure uniquement dans la direction globale X. La direction Y n'est pas possible.

Avant de commencer

Vérifiez que vous disposez d’un point à sélectionner.

Ordre de sélection

Sélectionnez la position du poteau.

La structure est créée automatiquement quand vous sélectionnez la position.

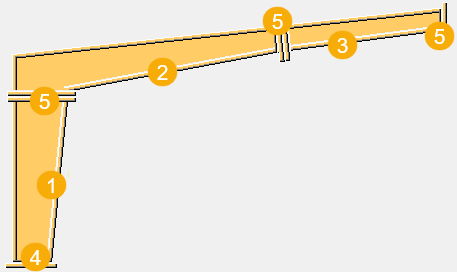

Clé d'identification de pièce


	Description
1	Colonne
2	Première poutre
3	Deuxième poutre
4	Platine
5	Platine

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions et l’emplacement de la structure par rapport aux points sélectionnés.

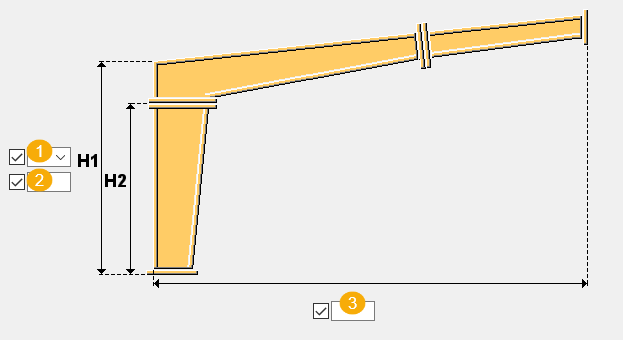

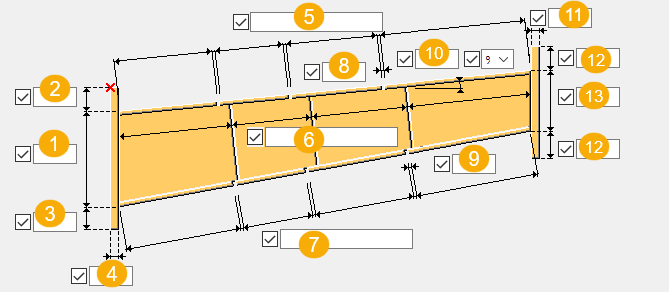

Cotations


	Description
1	Sélectionnez la cote de hauteur à définir.
2	Définissez la hauteur.
3	Cote de l’arête extérieure du poteau jusqu’à l'axe de la structure.

Type structure


Option	Description
	Le poteau est créé.
	La première poutre est créée.
	La deuxième poutre est créée.
	Les poteaux et les premières poutres sont créés.
	Le poteau, la première poutre et la deuxième poutre sont créés.

Type de symétrie


Option	Description
	La symétrique n'est pas créée.
	La structure symétrique est créée.

Classe de pièce

Définissez la classe de l’âme et des plats d’aile, des platines et des plats d'extrémité.

Onglet Eléments

Utilisez l'onglet Pièces pour paramétrer les propriétés de la platine.

Pièces


Pièces poteau	Description
Profil aile sup., Profil aile inf.	Sélectionnez le profil dans le catalogue de profils.
Epaisseur âme	Épaisseur de l’âme du poteau.
Platine	Épaisseur et largeur de la platine.
Platine horiz.	Epaisseur et largeur de la platine horizontale.


1 Pièces poutre	Description
Profil aile sup., Profil aile inf., Profil vertical	Sélectionnez le profil dans le catalogue de profils.
Epaisseur âme	Epaisseur de l’âme de la première poutre.
Platine horiz.	Epaisseur et largeur de la platine horizontale.
Platine latérale	Épaisseur et largeur de la platine latérale.


2 Pièces poutre	Description
Profil aile sup., Profil aile inf.	Sélectionnez le profil dans le catalogue de profils.
Epaisseur âme	Epaisseur de l’âme de la deuxième poutre.
Platine gauche	Epaisseur et largeur de la platine gauche.
Platine droite	Épaisseur et largeur de la platine droite.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Poteau

Utilisez l'onglet Poteau pour paramétrer les dimensions du poteau.

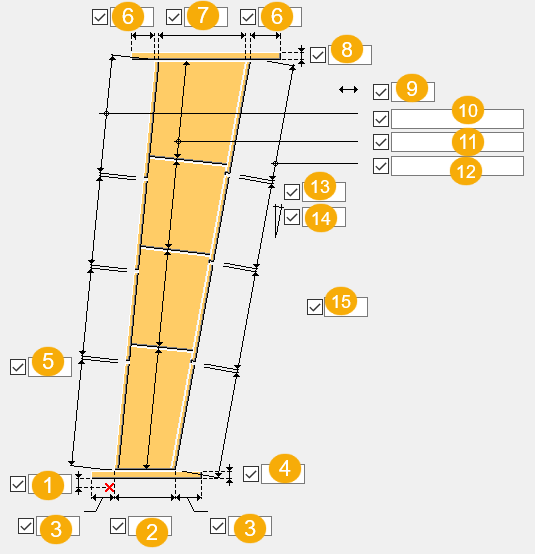

Cotations


	Description
1	Distance entre le premier point sélectionné et l'extrémité du poteau.
2	Profondeur du poteau à la première extrémité. Il s’agit de la hauteur d’âme ou du poteau entier, en fonction de ce que vous sélectionnez comme mesure de profondeur.
3	Dimension d'extension de la platine au bas du poteau.
4	Epaisseur de la platine.
5	Jeu entre les plats de l’aile supérieure.
6	Dimension d'extension de la platine en haut du poteau.
7	Profondeur du poteau à la deuxième extrémité. Il s’agit de la hauteur d’âme ou du poteau entier, en fonction de ce que vous sélectionnez comme mesure de profondeur.
8	Epaisseur de la platine.
9	Cote d’alignement de l’extrémité du poteau.
10	Longueur des plats de l’aile supérieure. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Si vous souhaitez créer l’aile à partir d’un seul plat, laissez la zone vide.
11	Longueur des plats d'âme. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Si vous souhaitez créer l’âme à partir d’un seul plat, laissez la zone vide.
12	Longueur des plats de l’aile inférieure. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Si vous souhaitez créer l’aile à partir d’un seul plat, laissez la zone vide.
13	Jeu entre les plats de l’aile inférieure.
14	Pente du poteau sous forme de pourcentage.
15	Valeur de rotation du poteau.

Alignement de l’extrémité du poteau


Option	Description
	La coupe est verticale ou horizontale.
	La coupe est perpendiculaire à l’aile supérieure.
	La coupe est relative à la position actuelle du plan de travail.

Rotation du poteau


Option	Description
	Sélectionnez le mode de rotation du poteau et définissez sa valeur de rotation.

Position du poteau au point sélectionné


Option	Description
	Déplace le poteau de sorte que le point se trouve sur l’aile du poteau.
	Déplace le poteau de sorte que le point se trouve sur l’âme du poteau.
	Déplace le poteau de façon à ce que le point soit situé au milieu de la section du poteau.

Orientation du plat d'âme


Option	Description
	Les plats d’âme sont coupés perpendiculairement à l’aile supérieure.
	Les plats d'âme sont coupés verticalement.

Mesure de la profondeur


Option	Description
	Profondeur est la profondeur de l’âme.
	La profondeur est calculée à partir des surfaces externes des ailes supérieure et inférieure.

Onglet Poteau 2

Utilisez l'onglet Poteau 2 pour définir les dimensions du groupe de boulons de la platine et les propriétés.

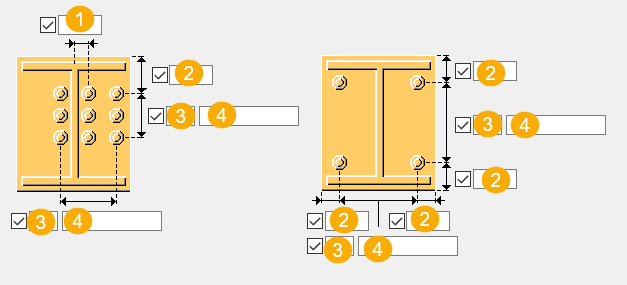

Dimensions du groupe de boulons


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
4	Dimension de la position verticale du groupe de boulons.
5	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.

Création de boulons


Option	Description
	Les trous sont créés.
	Des boulons sont créés.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Onglet Poteau 3

Utilisez l'onglet Poteau 3 pour définir les dimensions et les propriétés du groupe de boulons de la platine entre le poteau et la première poutre.

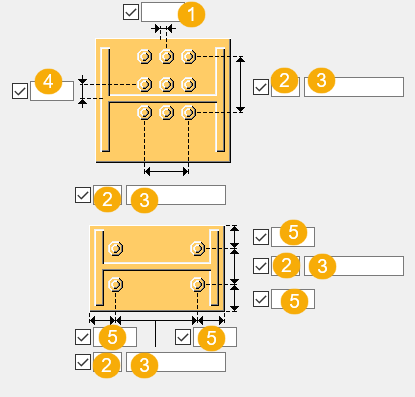

Dimensions du groupe de boulons


	Description
1	Dimension de la position verticale du groupe de boulons.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
4	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Poutre 1

Utilisez l'onglet Poutre 1 pour définir les dimensions de la première poutre.

Cotations


	Description
1	Profondeur de la poutre à la première extrémité.
2	Distance entre le premier point sélectionné et l'extrémité de la poutre.
3	Longueur de l’aile supérieure.
4	Longueur du jeu entre le plat d’aile supérieur et la première aile.
5	Longueur du jeu entre le plat d’aile supérieur et la deuxième aile.
6	Longueur de l’aile supérieure par rapport à l’angle de pente.
7	Hauteur de l’âme de la poutre à l’angle de pente.
8	Hauteur de l’âme de la poutre à l’extrémité du poteau.
9	Longueur du plat d'âme.
10	Longueur du plat de l’aile inférieure.
11	Pente horizontale de la poutre, soit en pourcentage, soit en degrés.
12	Dimension de l'extension de la platine.
13	Profondeur de la poutre à la deuxième extrémité.
14	Epaisseur de la platine.
15	Dimension de l'extension de la platine.

Orientation du plat d'âme


Option	Description
	Les plats d’âme sont coupés perpendiculairement à l’aile supérieure.
	Les plats d'âme sont coupés verticalement.

Alignement de l'extrémité de la poutre


Option	Description
	La coupe est verticale ou horizontale.
	La coupe est perpendiculaire à l’aile supérieure.

Longueur poutre


Option	Description
	Longueur de la poutre inclinée
	Longueur de la poutre horizontale

Hauteur de la poutre


Option	Description
	Hauteur poutre perpendiculaire
	Hauteur de la poutre verticale

Découpe du dessous de la poutre


Option	Description
	L’âme de la poutre est coupée.
	Le dessous de la poutre est adapté à la platine.

Onglet Poutre 1_2

Utilisez l'onglet Poutre 1_2 pour définir les dimensions du groupe de boulons de la platine et les propriétés des boulons entre la première poutre et la deuxième poutre.

Dimensions du groupe de boulons


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Onglet Poutre 2

Utilisez l'onglet Poutre 2 pour définir les dimensions de la deuxième poutre.

Cotations


	Description
1	Profondeur de la poutre à la première extrémité.
2	Distance entre le premier point sélectionné et l'extrémité de la poutre.
3	Extension de la platine à la première extrémité.
4	Épaisseur de la platine à la première extrémité.
5	Longueur des plats de l’aile supérieure. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Laissez la zone vide pour créer l’aile ou l’âme à partir d’un seul plat.
6	Longueur des plats d'âme. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Laissez la zone vide pour créer l’aile ou l’âme à partir d’un seul plat.
7	Longueur des plats de l’aile inférieure. Par exemple, pour disposer de quatre sections de 1 mètre, entrez `4*1000`. Laissez la zone vide pour créer l’aile ou l’âme à partir d’un seul plat.
8	Jeu entre les plats de l’aile supérieure.
9	Jeu entre les plats de l’aile inférieure.
10	Pente horizontale de la poutre, soit en pourcentage, soit en degrés.
11	Épaisseur de la platine à la deuxième extrémité.
12	Extension de la platine à la deuxième extrémité.
13	Profondeur de la poutre à la deuxième extrémité. Il s’agit de la hauteur d’âme ou de la poutre entière, en fonction de ce que vous sélectionnez comme mesure de profondeur.

Position de la poutre au point sélectionné


Option	Option	Description
		Déplace la poutre de sorte que le point se trouve sur l’aile de la poutre.
		Déplace la poutre de sorte que le point se trouve sur l’âme de la poutre.
		Déplace la poutre de façon à ce que le point soit situé au milieu de la section de la poutre.

Alignement de l'extrémité de la poutre


Option	Option	Option
		La coupe est verticale ou horizontale.
		La coupe est perpendiculaire à l’aile supérieure.
		La coupe est relative à la position actuelle du plan de travail.

Orientation du plat d'âme


Option	Description
	Les plats d’âme sont coupés perpendiculairement à l’aile supérieure.
	Les plats d'âme sont coupés verticalement.

Mesure de la profondeur


Option	Description
	La profondeur est calculée à partir des surfaces externes des ailes supérieure et inférieure.
	Profondeur est la profondeur de l’âme.

Onglet Poutre 2_2

Utilisez l'onglet Poutre 2_2 pour définir les dimensions du groupe de boulons de la platine et les propriétés des boulons au niveau de l'arêtier entre les deux poutres.

Dimensions du groupe de boulons


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
