Profil plat en croix (S33)

Profil plat en croix (S33) crée une poutre reconstituée à l’aide de sept plats soudés ensemble.

Objets créés

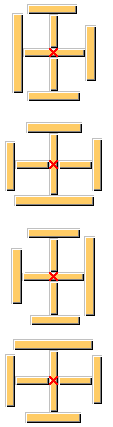

Situation	Description
	Poutre reconstituée droite, sept plats soudés ensemble.

Poutres reconstituées variables.

Vérifiez que vous avez deux points à sélectionner.

Sélectionnez l'origine de la poutre.
Sélectionnez l'extrémité de la poutre.

La poutre est créée automatiquement lorsque vous sélectionnez le point d'extrémité.


	Description
1	Plat ortho. Sept plats sont créés.

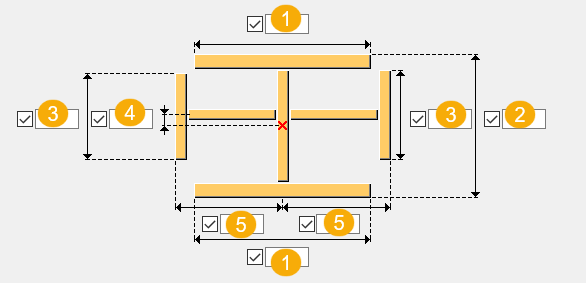

Utilisez l'onglet Graphique pour paramétrer les dimensions.


	Description
1	Largeur de la poutre
2	Hauteur de la poutre.
3	Hauteur du plat
4	Ajustez l'emplacement des pièces horizontales par rapport aux pièces verticales. Par défaut, l'excentricité est à zéro. Les plats sont reliés au centre du plat vertical.
5	Dimension du plat par rapport à l'axe central du plat vertical.

Utilisez l'onglet Pièces pour paramétrer les propriétés de la platine.


Option	Description
Aile supérieure	Épaisseur de l'aile supérieure.
Aile inférieure	Épaisseur de l'aile inférieure.
Ame verticale	Épaisseur de l'âme verticale.
Aile gauche	Épaisseur de l’aile gauche.
Aile droite	Épaisseur de l’aile droite.
Ame gauche	Épaisseur de l’âme gauche.
Ame droite	Épaisseur de l’âme droite.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Utilisez l'onglet Paramètres pour définir le nom de la pièce, la classe et la finition, ainsi que l’emplacement, la rotation et la longueur.


Option	Description
Nom	Définissez le nom, la classe et la finition des plats.
Classe
Finition
	Les valeurs négatives raccourcissent la poutre. Les valeurs positives l’allongent. Déplace l'extrémité de la poutre que vous avez sélectionnée en premier. Déplace l'extrémité de la poutre que vous avez sélectionnée en second.

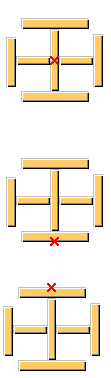

	Sélectionnez la position dans plan et définissez un décalage si nécessaire. Voir Position horizontale de la pièce.
	Sélectionnez une rotation appropriée et définissez un angle si nécessaire. Voir Orientation de la pièce.
	Sélectionnez la position en profondeur et définissez un décalage si nécessaire. Voir Position en profondeur de la pièce.
