Profil en croix (S32)

Profil en croix (S32) crée une poutre reconstituée à l’aide d’un profil en I et de deux profils en T soudés à l’âme du profil en I.

Objets créés


Situation	Description
	Poutre reconstituée droite. Deux profils T soudés sur un profil I.

Poutres reconstituées variables.

Vérifiez que vous avez deux points à sélectionner.

Sélectionnez l'origine de la poutre.
Sélectionnez l'extrémité de la poutre.

La poutre est créée automatiquement lorsque vous sélectionnez le point d'extrémité.


	Description
1	Profil I
2	Profil T

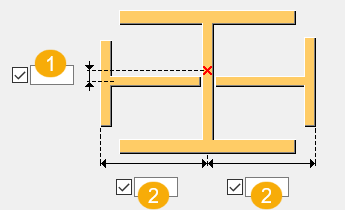

Utilisez l'onglet Graphique pour définir les dimensions des profils.


	Description
1	Ajustez l'emplacement des pièces horizontales par rapport aux pièces verticales. Par défaut, l'excentricité est à zéro. Les profils T sont connectés au milieu de l’âme du profil en I.
2	Dimension du profil en T à partir de l'axe central du profil en I.

Utilisez l'onglet Pièces pour définir les propriétés des profils en I et en T.


Option	Description
Profil principal	Sélectionnez le profil dans le catalogue de profils.
Profil sec. 1	Sélectionnez le profil dans le catalogue de profils.
Profil sec. 2	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Utilisez l'onglet Paramètres pour définir le nom de la pièce, la classe et la finition, ainsi que l’emplacement, la rotation et la longueur.


Option	Description
Nom	Définissez le nom, la classe et la finition des profils.
Classe
Finition
	Les valeurs négatives raccourcissent la poutre. Les valeurs positives l’allongent. Déplace l'extrémité de la poutre que vous avez sélectionnée en premier. Déplace l'extrémité de la poutre que vous avez sélectionnée en second.
	Sélectionnez la position dans plan et définissez un décalage si nécessaire. Voir Position horizontale de la pièce.

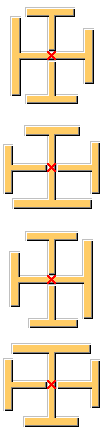

	Sélectionnez une rotation appropriée et définissez un angle si nécessaire. Voir Orientation de la pièce.

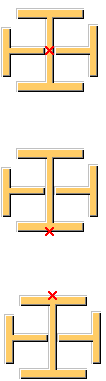

	Sélectionnez la position en profondeur et définissez un décalage si nécessaire. Voir Position en profondeur de la pièce.
