Profil caisson (S13)
Profil caisson (S13) crée une poutre reconstituée à section rectangulaire.
Objets créés
-
Poutre reconstituée
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Poutre reconstituée droite à section rectangulaire. |
Ne pas utiliser pour
Poutres reconstituées variables.
Avant de commencer
Vérifiez que vous avez deux points à sélectionner.
Ordre de sélection
-
Sélectionnez l'origine de la poutre.
-
Sélectionnez l'extrémité de la poutre.
La poutre est créée automatiquement lorsque vous sélectionnez le point d'extrémité.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Aile supérieure |
|
2 |
Aile inférieure |
|
3 |
Ame gauche |
|
4 |
Ame droite |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions.
Cotations
| Description | |
|---|---|
|
1 |
Largeur de la poutre |
|
2 |
Hauteur de la poutre. |
|
3 |
Valeur du débord de l’aile supérieure |
|
4 |
Valeur du débord de l’aile inférieure |
Onglet Eléments
Utilisez l'onglet Pièces pour définir les propriétés des pièces.
Pièces
| Option | Description |
|---|---|
|
Aile supérieure |
Épaisseur de l'aile supérieure. |
|
Aile inférieure |
Épaisseur de l'aile inférieure. |
|
Ame gauche |
Épaisseur de l’âme gauche. |
|
Ame droite |
Épaisseur de l’âme droite. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir le nom de la pièce, la classe et la finition, ainsi que l’emplacement, la rotation et la longueur.
|
Option |
Description |
|---|---|
|
Nom |
Définissez le nom, la classe et la finition de la poutre. |
|
Classe |
|
|
Finition |
|
|
|
Les valeurs négatives raccourcissent la poutre. Les valeurs positives l’allongent.
|
|
|

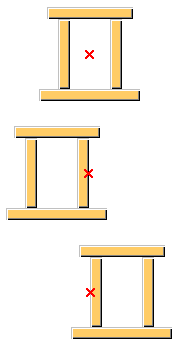

Sélectionnez la position dans plan et définissez un décalage si nécessaire. |
|
|
Sélectionnez une rotation appropriée et définissez un angle si nécessaire. Voir Orientation de la pièce. |
|
|
Sélectionnez la position en profondeur et définissez un décalage si nécessaire. |
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
