Poutre variable sur poutre variable (200)

Poutre variable sur poutre variable (200) crée une attache entre des poutres variables.

Objets créés

Platines (2)
Raidisseurs d'aile (4) (facultatif)
Raidisseurs d'âme (8) (facultatif)
Boulons
Soudures

Utilisation


Situation	Description
	Tous les raidisseurs et toutes les platines sont créés. Les plats sont reliés par huit boulons, mais vous pouvez en utiliser n’importe quel nombre.

Avant de démarrer

Créez deux poutres variables.

Ordre de sélection

Sélectionnez l'âme de la pièce principale (première poutre).
Sélectionnez l'âme de la pièce secondaire (deuxième poutre).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Platines
2	Raidisseurs d'âme
3	Raidisseurs d'aile

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions des platines et des raidisseurs, l’emplacement des raidisseurs et indiquer si l’aile de la poutre est adaptée.

Cotations


	Description

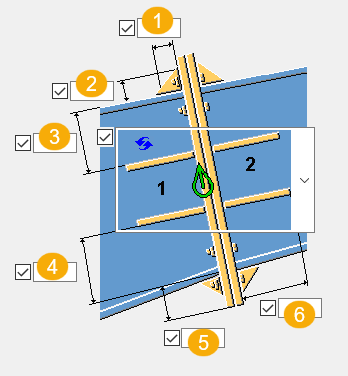

1	Dimension horizontale du raidisseur d'aile.
2	Dimension verticale du raidisseur d'aile.
3	Distance entre le bord du raidisseur d'âme supérieur et l'aile de la poutre.
4	Distance entre le bord du raidisseur d'âme inférieur et l'aile de la poutre.
5	Dimension de la platine depuis le bord de la poutre.
6	Dimension du raidisseur d'âme à partir de la platine.

Raidisseurs d'âme


Option	Description
	Défaut Les raidisseurs supérieurs et inférieurs sont créés. Autodéfauts permet de modifier cette option.
	Les raidisseurs supérieurs et inférieurs sont créés.
	Les raidisseurs d'âme supérieurs sont créés.
	Les raidisseurs d'âme inférieurs sont créés.
	Aucun raidisseur d'âme n'est créé.

Aile de la poutre


Option	Description
	Défaut Les ailes de la poutre sont perpendiculaires à l'axe de la poutre. Autodéfauts permet de modifier cette option.
	Les ailes de la poutre sont adaptées au niveau des platines.
	Les ailes de la poutre sont perpendiculaires à l'axe de la poutre.

Onglet Eléments

Utilisez l'onglet Pièces pour définir les propriétés des platines, des raidisseurs et des raidisseurs d’aile. Réglez l’épaisseur de la pièce sur 0 pour omettre une pièce.

Pièces


Option	Description
Platine	Épaisseur et largeur de la platine.
Raidisseur âme	Épaisseur et largeur du raidisseur d'âme.
Raidisseurs d'ailes	Épaisseur du raidisseur d'ailes.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Chanfrein

Utilisez l'onglet Chanfrein pour définir la forme, le type et les dimensions de raidisseur d'aile et d'âme.

Raidisseurs d'ailes


Option	Description
	Défaut Biseau, angle chanfreiné Autodéfauts permet de modifier cette option.
	Biseau, angle chanfreiné
	Carré, un angle chanfreiné
	Carré, deux angles chanfreinés

Type chanfrein


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein en arc convexe
	Chanfrein en arc concave

Dimensions du chanfrein

Vous pouvez définir les dimensions de chanfrein pour les raidisseurs d'âme et d'aile.


	Description

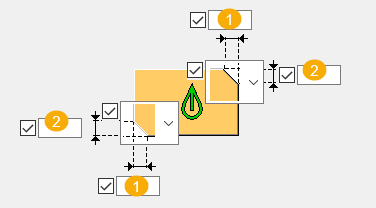

1	Dimension du chanfrein horizontal.
2	Dimension du chanfrein vertical.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

Dimensions du groupe de boulons


	Description

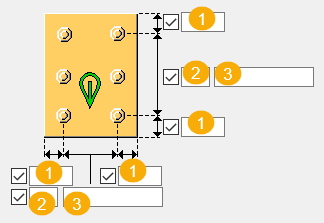

1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
