Gousset d’angle croix (60)

Gousset d'angle croix (60) relie 1 à 10 contreventements à un gousset à l'endroit où 2 ou 3 pièces se rencontrent pour former un angle, à l'aide de cornières et de plats d'attache. Le gousset peut être enroulé autour de la troisième pièce, généralement un poteau. Relie le gousset aux pièces à l'aide de cornières ou de plats d'attaches, ou le soude directement à la première pièce sélectionnée. Des cornières peuvent être créées soit aux extrémités des contreventements, soit de chaque côté. Scelle les contreventements creux. Les contreventements peuvent avoir des profils L, W, WT, RHS et tubulaires.

Objets créés

Gousset
Plats attache
Cornières (facultatif)
Plat de fermeture (contreventements tubulaires)
Soudures

Utilisation


Situation	Description
	Profil de contreventement : W Profil géométrique : Poteau et deux poutres Le gousset est boulonné aux poutres à l'aide de cornières. Les contreventements sont grugés et boulonnés au gousset.
	Profil de contreventement : RHS Profil géométrique : Poteau et poutre Le gousset est boulonné au poteau à l'aide d'une cornière. Le contreventement est articulé sur le gousset.
	Profil de contreventement : L Profil géométrique : Deux poutres à des niveaux différents Le gousset est articulé et boulonné aux deux poutres à l'aide de cornière. Le contreventement est boulonné au gousset.
	Profil de contreventement : RHS Profil géométrique : Poteau et platine du poteau Le gousset est boulonné au poteau et à la platine à l'aide de cornières. Le contreventement est articulé sur le gousset.

Avant de démarrer

Créez 2 ou 3 pièces se rencontrant pour former un angle, et de 1 à 10 contreventements.

Remarque :

Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.

Ordre de sélection

Sélectionnez la pièce principale (première pièce formant l’angle).
Sélectionnez la pièce secondaire (premier contreventement).
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
Sélectionnez la pièce secondaire formant l’angle.
Si nécessaire, sélectionnez le poteau pour enrouler le gousset autour du poteau où les deux poutres et le poteau se rencontrent.
Cliquez sur le bouton du milieu de la souris pour créer le composant.

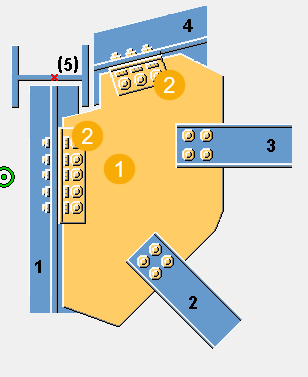

Clé d'identification de pièce


	Description
1	Gousset
2	Att. par simple cornière

Onglet Graphique

Utilisez l'onglet Graphique pour définir la forme du gousset, l’emplacement des contreventements et des cornières, ainsi que l’emplacement du point d’épure.

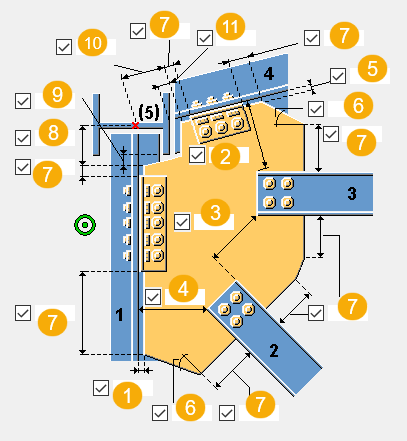

Dimensions


	Description
1	Définit la distance du jeu entre le bord du gousset et la pièce principale.
2	Définissez la pince entre la dernière pièce secondaire et le dernier contreventement.
3	Définit la distance entre les contreventements.
4	Définissez la pince entre le premier contreventement et la pièce principale.
5	Définissez la distance entre l’arête du gousset et la pièce secondaire (deuxième pièce formant l’angle).
6	Définit l'angle du gousset (en degrés). Cette valeur affecte la forme du gousset.
7	Définit la longueur de l'arête du gousset. Cette valeur affecte la forme du gousset.
8	Définissez la pince du gousset par rapport au point d'épure.
9	Définissez la pince du gousset par rapport à l'aile de la troisième pièce.
10	Définissez la pince de la cornière par rapport au point d'épure.
11	Définissez la pince de la cornière par rapport à l'aile de la troisième pièce.

Position du point d’épure


Option	Description
	Sélectionnez la position du point d'épure. La position par défaut correspond au point auquel se croisent les deux pièces principales. Tekla Structures utilise le point d'épure d'un composant pour calculer les dimensions de vérification et les repères des pièces dans les dessins.

Onglet Gousset

Utilisez l'onglet Gousset pour définir les propriétés du gousset, du plat d'attache et des cornières.

Pièces


Option	Description
Gousset	Epaisseur, largeur et hauteur du gousset.
Plats attache	Épaisseur et largeur des plats d'attache.
Cornière supérieure Cornière inférieure	Sélectionnez le profil de cornière dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Attache gousset

Définissez la façon dont le gousset est connecté à la pièce principale.


Option	Description
	Défaut Le gousset est connecté à la pièce principale avec une cornière. Autodéfauts permet de modifier cette option.
	Le gousset est connecté à la pièce principale avec des cornières. Sélectionnez le côté du gousset sur lequel les cornières sont créées.
	Le gousset est relié à la pièce principale avec un plat d'attache. Sélectionnez le côté du gousset sur lequel le plat d'attache est créé.

Coupe du plat de attache dans les cotes


	Description
1	Coupe du plat de attache dans la longueur
2	Rayon du chanfrein
3	Dimension du chanfrein horizontal
4	Dimension du chanfrein vertical

Orientation cornières

Définit la façon dont la cornière est placée sur l'attache.


Option	Description
	Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option.
	La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale.

Jeu montage

Vous pouvez définir le jeu entre :

les plats d'attache ou les cornières de la pièce principale et de la dernière pièce secondaire
le gousset et les plats d'attache ou les cornières

Forme du gousset

Lorsque vous sélectionnez l'option permettant d'optimiser le poids du gousset, vous pouvez indiquer si l'ordre de sélection des contreventements affecte la position de ces contreventements.


Option	Description
	Par défaut Autodéfauts permet de modifier cette option.
	Cette option optimise le poids du gousset.

Position du gousset sur le contreventement

Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction y ou z.


Option	Description
	Par défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option.
	Le gousset est positionné sur l’aile supérieure du contreventement.
	Définit de combien le gousset est déplacé dans la direction z.
	Définit de combien le gousset est déplacé dans la direction y.

Angle du grugeage


Option	Description
	Défaut Grugeage carré Si le gousset entre en collision avec le poteau, la platine est grugée autour de ce poteau. Autodéfauts permet de modifier cette option.
	Grugeage carré
	Grugeage en biais

Type de chanfrein du grugeage


Option	Description
	Défaut Chanfrein en biais Autodéfauts permet de modifier cette option.
	Pas de chanfrein Les arêtes de grugeage sont parallèles aux arêtes de la platine du gousset.
	Chanfrein en biais
	Chanfrein arrondi calculé comme un quart de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein.
	Chanfrein arrondi calculé comme trois quarts de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein. Le point central du cercle correspond à l’angle du grugeage.
	L'angle de la platine est biseauté.
	L’angle de la platine du gousset n’est pas grugé ni chanfreiné.

Dimensions du chanfrein


	Description
1	Dimension horizontale du chanfrein
2	Dimension verticale du chanfrein

Forme du gousset

La platine du gousset peut être perpendiculaire à la pièce principale ou à la pièce secondaire.


Option	Description
	Sélectionnez la forme de la platine gousset entre la dernière et l'avant dernière pièce secondaire.
	Sélectionnez la forme de la platine du gousset entre la pièce principale et la première pièce secondaire.

Onglet Cvt

Utilisez l'onglet Cvt pour définir les propriétés du plat de fermeture, du grugeage et de l'oblong.

Pièce


Option	Description
Plat de fermeture	Epaisseur du plat de fermeture.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Grugeage du contreventement


Option	Description
	Indiquez si le contreventement est grugé. Si le plat entre en collision avec l’aile de contreventement ou si vous souhaitez créer des oblongs dans les contreventements tubulaire, vous pouvez également effectuer un grugeage. La dernière option crée un grugeage et attache le plat au contreventement à l’aide d’un boulon.
	Dimension verticale du grugeage. Dimension horizontale du grugeage. Angle du grugeage.
	Indiquez si les pièces secondaires (sauf la dernière pièce secondaire) sont adaptées.
	Pince du plat de fermeture par rapport au bord extérieur du contreventement.

Coupe circulaire dans le contreventement


Option	Description
	Défaut Coupe droite Autodéfauts permet de modifier cette option.
	Coupe droite
	Coupe ronde Entrez la valeur du rayon.

Onglets Attache gousset 1 / Attache gousset 2

Utilisez les onglets Attache gousset 1 et Attache gousset 2 pour paramétrer les propriétés du groupe de boulons pour les boulons qui relient le gousset à la pièce principale et aux pièces secondaires, et pour paramétrer l'attache de cornière.

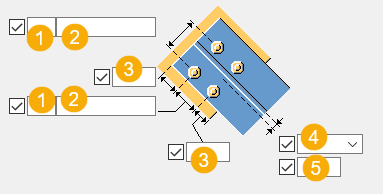

Dimensions du groupe de boulons


	Description
1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
4	Dimension verticale du groupe de boulons par rapport au point d'épure.


	Description
1	Lieu de montage des boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
5	Indiquez si le gousset ou la cornière est défini comme pièce principale du composant pour les boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Type de fixation de la cornière

Définissez la façon dont la cornière est attachée au gousset et à la pièce principale.


Option	Description
	Défaut Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces. Autodéfauts permet de modifier cette option.
	Automatique Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces.
	La pièce principale est boulonnée et la pièce secondaire est soudée.
	La pièce principale est soudée et la pièce secondaire est boulonnée.
	Les deux pièces sont boulonnées.
	Les deux pièces sont soudées.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Bl. Cvt1/Bl. Cvt2

Utilisez les onglets Bls Cvt1 et Bls Cvt2 pour paramétrer les boulons reliant le premier et le deuxième contreventement au gousset.

Dimensions du groupe de boulons


	Description
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
5	Dimension de la position verticale du groupe de boulons.

Distance au premier boulon

Définit la distance minimum entre les boulons du plat d'attache et le point d'intersection des axes de la pièce principale et du contreventement. Si un contreventement est perpendiculaire à la pièce principale, la distance est mesurée de l'axe de la pièce principale aux boulons les plus proches.


Option	Option

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Bl.Cornière

Utilisez l'onglet Bl.Cornière pour paramétrer les boulons qui relient les cornières.

Pièce


Option	Description
Profil cornière	Sélectionnez le profil de cornière dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Dimensions du groupe de boulons


	Description
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Définit la pince entre la cornière et le contreventement.
5	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
6	Dimension de la position verticale du groupe de boulons.

Position de la cornière


Option	Description
	Sélectionnez la position de la cornière.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Vérification résistance

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Vérification résistance

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
