Gousset d’angle (58)

Gousset d'angle (58) relie 1 à 10 contreventement(s) à l'angle auquel deux ou trois pièces se rencontrent, généralement deux poutres et un poteau, à l'aide d'un gousset. Le gousset peut être enroulé autour de la troisième pièce, généralement un poteau. Boulonne ou soude l'âme du contreventement au gousset à l'aide de plats d'attache, et boulonne ou soude l'aile de contreventement au gousset à l'aide de cornières. Relie le gousset directement aux deux poutres, ou utilise des cornières ou des plats de cisaillement ou des plats d'attache. Le profil du contreventement peut être C ou W.

Objets créés

Gousset
Cornières
Plats de cisaillement
Plats attache
Cales
Boulons
Coupes
Soudures

Utilisation


Situation	Description
	Profil de contreventement : W Type géométrique : Poutre et poteau Le gousset est boulonné à l'aile du poteau à l'aide d'une cornière. Les contreventements sont boulonnés au gousset à l'aide d'un plat d'attache et de cornières.

Avant de démarrer

Créez 2 ou 3 pièces formant un angle, et de 1 à 10 contreventements.

Remarque :

Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.

Ordre de sélection

Sélectionnez la pièce principale (première pièce formant l’angle).
Sélectionnez la pièce secondaire (premier contreventement).
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
Sélectionnez la pièce secondaire formant l’angle.
Si nécessaire, sélectionnez le poteau pour enrouler le gousset autour du poteau où les deux poutres et le poteau se rencontrent.
Cliquez sur le bouton du milieu de la souris pour créer le composant.

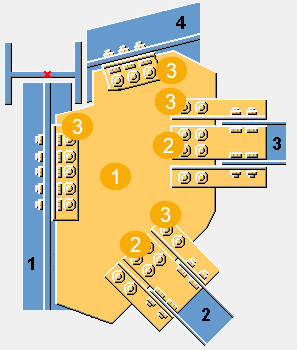

Clé d'identification de pièce


	Description
1	Gousset
2	Platine montants
3	Att. par simple cornière

Onglet Graphique

Utilisez l'onglet Graphique pour définir la forme du gousset, l’emplacement des contreventements et des cornières, ainsi que l’emplacement du point d’épure.

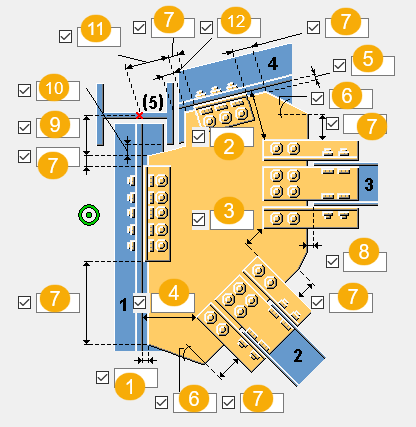

Dimensions


	Description
1	Définit la distance du jeu entre le bord du gousset et la pièce principale.
2	Définissez la pince entre la dernière pièce secondaire et le dernier contreventement.
3	Définit la distance entre les contreventements.
4	Définissez la pince entre le premier contreventement et la pièce principale.
5	Définissez la distance entre l’arête du gousset et la pièce secondaire (deuxième pièce formant l’angle).
6	Définit l'angle du gousset (en degrés). Cette valeur affecte la forme du gousset.
7	Définit la longueur de l'arête du gousset. Cette valeur affecte la forme du gousset.
8	Définit la distance du jeu entre le bord du gousset et le contreventement.
9	Définissez la pince du gousset par rapport au point d'épure.
10	Définissez la pince du gousset par rapport à l'aile de la troisième pièce.
11	Définissez la pince de la cornière par rapport au point d'épure.
12	Définissez la pince de la cornière par rapport à l'aile de la troisième pièce.

Position du point d’épure


Option	Description
	Sélectionnez la position du point d'épure. La position par défaut correspond au point auquel se croisent les deux pièces principales. Tekla Structures utilise le point d'épure d'un composant pour calculer les dimensions de vérification et les repères des pièces dans les dessins.

Onglet Gousset

Utilisez l'onglet Gousset pour définir les propriétés du gousset, du plat d'attache et des cornières.

Pièces


Option	Description
Gousset	Epaisseur, largeur et hauteur du gousset.
Plats attache	Épaisseur et hauteur des plats d'attache.
Cornière supérieure Cornière inférieure	Sélectionnez le profil de cornière dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Attache gousset

Définissez la façon dont le gousset est connecté à la pièce principale.


Option	Description
	Défaut Le gousset est connecté à la pièce principale avec une cornière. Autodéfauts permet de modifier cette option.
	Le gousset est connecté à la pièce principale avec des cornières. Sélectionnez le côté du gousset sur lequel les cornières sont créées.
	Le gousset est relié à la pièce principale avec un plat d'attache. Sélectionnez le côté du gousset sur lequel le plat d'attache est créé.

Jeu montage

Vous pouvez définir le jeu pour les plats d'attache ou les cornières de la pièce principale et de la dernière pièce secondaire.

Dimensions des écarts


Option	Description
	Définissez la dimension du jeu entre le gousset et les plats d'attache ou les cornières.

Coupe du plat de attache dans les cotes


	Description
1	Coupe du plat de attache dans la longueur
2	Rayon du chanfrein
3	Dimension du chanfrein horizontal
4	Dimension du chanfrein vertical

Orientation cornières

Définit la façon dont la cornière est placée sur l'attache.


Option	Description
	Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option.
	La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale.

Forme du gousset

Lorsque vous sélectionnez l'option permettant d'optimiser le poids du gousset, vous pouvez indiquer si l'ordre de sélection des contreventements affecte la position de ces contreventements.


Option	Description
	Par défaut Autodéfauts permet de modifier cette option.
	Cette option optimise le poids du gousset.

Position du gousset sur le contreventement

Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction y ou z.


Option	Description
	Par défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option.
	Le gousset est positionné sur l’aile supérieure du contreventement.
	Définit de combien le gousset est déplacé dans la direction z.
	Définit de combien le gousset est déplacé dans la direction y.

Angle du grugeage


Option	Description
	Défaut Grugeage carré Si le gousset entre en collision avec le poteau, la platine est grugée autour de ce poteau. Autodéfauts permet de modifier cette option.
	Grugeage carré
	Grugeage en biais

Type de chanfrein du grugeage


Option	Description
	Défaut Chanfrein en biais Autodéfauts permet de modifier cette option.
	Pas de chanfrein Les arêtes de grugeage sont parallèles aux arêtes de la platine du gousset.
	Chanfrein en biais
	Chanfrein arrondi calculé comme un quart de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein.
	Chanfrein arrondi calculé comme trois quarts de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein. Le point central du cercle correspond à l’angle du grugeage.
	L'angle de la platine est biseauté.
	L’angle de la platine du gousset n’est pas grugé ni chanfreiné.

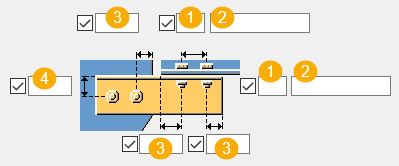

Dimensions du chanfrein


	Description
1	Dimension horizontale du chanfrein
2	Dimension verticale du chanfrein

Forme du gousset

La platine du gousset peut être perpendiculaire à la pièce principale ou à la pièce secondaire.


Option	Description
	Sélectionnez la forme de la platine gousset entre la dernière et l'avant dernière pièce secondaire.
	Sélectionnez la forme de la platine du gousset entre la pièce principale et la première pièce secondaire.

Onglet Cvt

Utilisez l'onglet Cvt pour paramétrer les propriétés des plats d'attache, des cornières, des fourrures et des plats de cisaillement, ainsi que le profil d'attache par cornière.

Plats


Option	Description
Plat attache	Epaisseur et largeur du plat d'attache. Sélectionnez le profil du plat d'attache.
Cornière supérieure Cornière inférieure	Sélectionnez le profil de la cornière.
Fourrure	Épaisseur, largeur et hauteur de la fourrure.
Plat de cisaillement sup.	Epaisseur, largeur et hauteur du plat de cisaillement supérieur.
Plat de cisaillement inf.	Hauteur du plat de cisaillement inférieur.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Création du plat


Option	Description
	Indiquez si un ou deux plats d'attache sont créés entre l’âme du contreventement et le gousset.
	Indiquez si une fourrure est créée entre le plat d'attache et l'âme du contreventement. La valeur par défaut est qu'une fourrure n'est pas créée.
	Sélectionnez le côté de création de la fourrure. Vous pouvez utiliser cette option lorsque vous avez choisi de créer deux plats d'attache.

Création d'une cornière


Option	Description
	Indiquez si les contreventements sont attachés au gousset en utilisant des cornières ou des plats de cisaillement, et précisez le nombre de cornières à créer. L'option par défaut consiste à créer deux cornières en dessous de l'âme du contreventement.

Orientation cornières

Définit la façon dont la cornière est placée sur l'attache.


Option	Description
	Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option.
	La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale.

Type attache


Option	Description
	Sélectionnez le type d'attache (soudure ou boulons) entre le gousset et le plat d'attache.
	Lorsqu'une fourrure est créée, vous pouvez choisir de créer ou non une soudure entre la fourrure et la pièce secondaire. Vous pouvez utiliser ce paramètre lorsque le type d'attache est boulons.
	Sélectionnez le type d'attache (soudure ou boulon) entre le gousset et le profil de cornière.

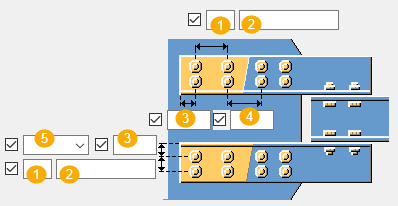

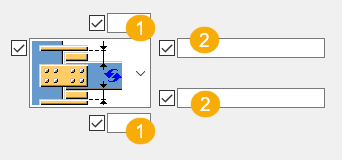

Dimensions du jeu du plat d'attache


	Description
1	Dimension du jeu horizontal
2	Dimension du jeu vertical

Cales

Utilisez l'onglet Cales pour définir les propriétés des cales.

Plats


Option	Description
Cale 1 Cale 2 Cale 3	Epaisseur, largeur et hauteur des cales.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

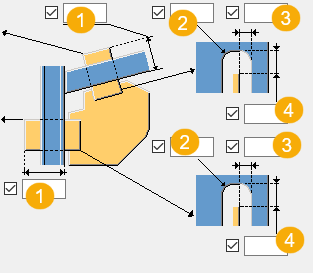

Position de la cale

Vous pouvez créer des cales en reliant les contreventements au gousset à l'aide de cornières.


	Description
1	Définit le jeu entre le contreventement et le plat d'attache.
2	Définissez le nombre de cales créées sur les ailes supérieure et inférieure. Entrez les numéros de profil de cale : 1, 2 ou 3. Ce sont les numéros qui se trouvent dans la partie supérieure de l'onglet Cales. Par exemple, si vous souhaitez créer trois cales sur l'aile supérieure, et que vous souhaitez utiliser Cale 1 deux fois et Cale 1 une fois, entrez 1 1 2. Le premier numéro que vous entrez est la cale la plus proche de l'aile du contreventement.

Onglet Bl.Gous.1 / Attache gousset 2

Utilisez les onglets Bl.Gous.1 et Attache gousset 2 pour paramétrer les propriétés du groupe de boulons pour les boulons qui relient le gousset à la pièce principale et la pièce secondaire, et pour paramétrer l'attache de cornière.

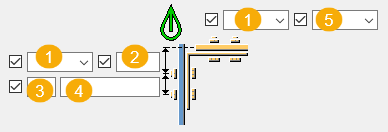

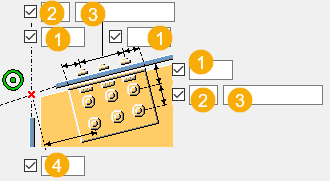

Dimensions du groupe de boulons



1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
4	Dimension verticale du groupe de boulons par rapport au point d'épure. Le point d'épure est le point d'intersection entre les axes de la pièce principale et de la dernière pièce secondaire.


	Description
1	Lieu de montage des boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
5	Indiquez si le gousset ou la cornière est défini comme pièce principale du composant pour les boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

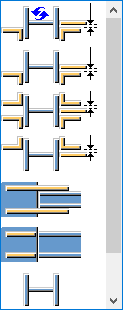

Type de fixation de la cornière

Définissez la façon dont la cornière est attachée au gousset et à la pièce principale.


Option	Description
	Défaut Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces. Autodéfauts permet de modifier cette option.
	Automatique Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces.
	La pièce principale est boulonnée et la pièce secondaire est soudée.
	La pièce principale est soudée et la pièce secondaire est boulonnée.
	Les deux pièces sont boulonnées.
	Les deux pièces sont soudées.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Bl. Cvt1/Bl. Cvt2

Utilisez les onglets Bl. Cvt1 et Bl. Cvt2 pour paramétrer les boulons qui relient les contreventements et le gousset.

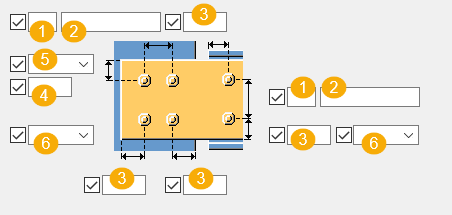

Dimensions du groupe de boulons


	Option
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Dimension de la position verticale du groupe de boulons.
5	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
6	Sélectionnez le type de boulon.

Dimensions du groupe de boulons de la cornière


	Option
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Dimension de la position verticale du groupe de boulons.

Distance au premier boulon

Définit la distance minimum entre les boulons du plat d'attache et le point d'intersection des axes de la pièce principale et du contreventement. Si un contreventement est perpendiculaire à la pièce principale, la distance est mesurée de l'axe de la pièce principale aux boulons les plus proches.


Option	Option

Position verticale des boulons


Option	Description
	Position des boulons à partir de l'arête de la cornière.
	Position des boulons à partir de l'axe central de la pièce secondaire.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Boulons supplémentaires cornière 1

Utilisez l'onglet Boulons supplémentaires cornière 1 pour définir les dimensions du groupe de boulons et les propriétés des boulons de cornière.

Extensions de cornière



	Indiquez si les cornières sont étendues et les côtés de l’extension.

Définissez les dimensions du groupe de boulons des extensions de cornière.


	Description
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Ecartement des boulons par rapport aux boulons de l’extension de la cornière.
5	Lieu de montage des boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Coupes

Utilisez l'onglet Coupes pour paramétrer les découpes de passage des soudures, préparations des extrémités de poutre et coupes d'aile.

Dimensions de la découpe de passage de la soudure


	Option
1	Dimension des trous supérieurs et inférieurs pour le passage de la soudure.
2	Jeu entre l'âme de la pièce secondaire et la pièce principale.
3	Jeu entre l'aile inférieure de la pièce secondaire et la pièce principale.

Découpe passage de soudure


Option	Option	Description
		Défaut Découpe arrondie passage de soudure Autodéfauts permet de modifier cette option.
		Découpe arrondie passage de soudure
		Découpe carrée passage de soudure
		Découpe triangulaire passage de soudure

Coupe de l'aile


Option de l'aile supérieure	Option de l'aile inférieure	Description
		Défaut La coupe de l'aile n'est pas effectuée. Autodéfauts permet de modifier cette option.
		La coupe de l'aile n'est pas effectuée.
		La coupe de l'aile est effectuée.

Préparation d'extrémité de poutre


Option	Description
	Défaut Les ailes supérieure et inférieure sont préparées. Autodéfauts permet de modifier cette option.
	Automatique Les ailes supérieure et inférieure sont préparées.
	L'extrémité de poutre n'est pas préparée.
	Les ailes supérieure et inférieure sont préparées.
	L'aile supérieure est préparée.
	L'aile inférieure est préparée.
