Entretoise de portique (105)

Entretoise de portique (105) permet de relier jusqu'à 3 contreventements creux à une poutre ou à un poteau à l'aide d'un gousset et de tés.

Objets créés

Gousset
Tés
Boulons
Soudures

Utilisation


Situation	Description
	Profil de contreventement : Tube Le gousset est soudé à la poutre. Les contreventements sont boulonnés au gousset à l'aide de tés.
	Profil de contreventement : RHS Le gousset est soudé sur le poteau. Les contreventements sont boulonnés au gousset à l'aide de tés.

Limites

Les contreventements doivent se trouver dans le même plan.

Avant de commencer

Créez une poutre et jusqu'à trois contreventements dans le même plan.

Ordre de sélection

Sélectionnez la pièce principale (poutre ou poteau).
Sélectionnez la pièce secondaire (premier contreventement).
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
Sélectionnez la pièce secondaire suivante (troisième contreventement).
Cliquez sur le bouton du milieu de la souris pour créer le composant.

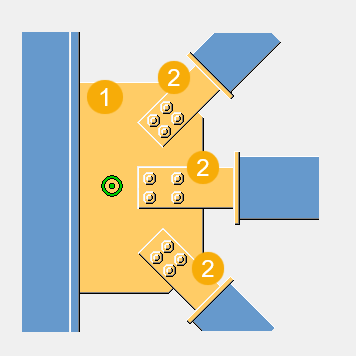

Clé d'identification de la pièce


	Description
1	Gousset
2	Té

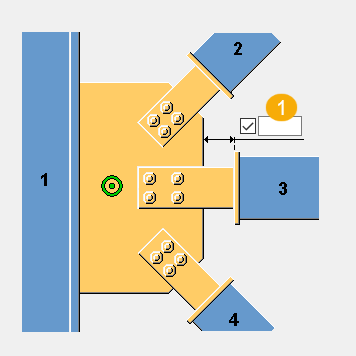

Onglet Graphique

Utilisez l'onglet Graphique pour définir la dimension du té à partir du bord du gousset.


	Description
1	Définit la dimension du bord du té.

Onglet Eléments

Utilisez l'onglet Eléments pour définir les propriétés du gousset et les tés aux extrémités des contreventements. Vous pouvez définir les tés séparément pour chaque contreventement.

Pièces


Option	Description
Gousset	Epaisseur, largeur et hauteur du gousset.
Aile Té	Pour que Tekla Structures utilise deux plats pour la création du té, laissez Profil Té vide. Vous devez entrer les dimensions d'épaisseur, de largeur et de hauteur pour l'aile et l'âme du té à la place. Définissez l'épaisseur, la largeur et la hauteur de l'aile du té.
Ame Té	Pour que Tekla Structures utilise deux plats pour la création du té, laissez Profil Té vide. Vous devez entrer les dimensions d'épaisseur, de largeur et de hauteur pour l'aile et l'âme du té à la place. Définissez l'épaisseur, la largeur et la hauteur de l'âme du té.
Profil Té	Sélectionnez le profil du té dans le catalogue de profils. Vous pouvez utiliser un profil T ou un profil I. Si vous utilisez un profil I, le composant crée le té en découpant le profil I. Vous devez indiquer à quel endroit découper le profil en I, en utilisant l'option de profondeur du té de l'onglet Paramètres.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir les dimensions du té, les jeux, la position du gousset et les chanfreins.


Option	Description
Angle de coupe min. (0-90 deg)	Définissez l'angle de coupe minimum.
Définir soudures pour chaque Té	Indiquez si vous souhaitez utiliser des soudures pour chaque té.
Définir boulons pour chaque Té	Indiquez si vous souhaitez utiliser des boulons pour chaque té.

Position gousset

Sélectionnez la position du gousset sur le contreventement.

Position du té

Sélectionnez la position du té sur le gousset.

Chanfrein du gousset


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Des chanfreins sont créés.

Dimensions du té

Définissez les dimensions du té pour chaque contreventement.


	Description
1	Longueur Té (Profil)
2	Hauteur Té (I recoupé)

Alignement des groupes de boulons

Indiquez si les groupes de boulons sont alignés.

Position du gousset sur la pièce principale


Option	Description
	Défaut Le gousset est positionné en fonction des distances définies. Autodéfauts permet de modifier cette option.
	Le gousset est positionné en fonction des distances définies.
	Le gousset est centré au centre du groupe de boulons.
	Le gousset est centré au centre de l'origine de l'attache.

Onglets Boulons 1/Boulons 2/Boulons 3

Utilisez les onglets Boulons 1, Boulons 2 et Boulons 3 pour contrôler les boulons qui relient le premier, le deuxième et le troisième gousset.

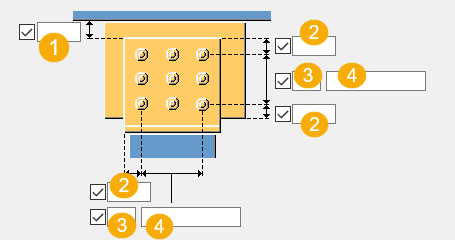

Dimensions du groupe de boulons


	Description
1	Distance du bord du plat à l'âme de la pièce principale.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

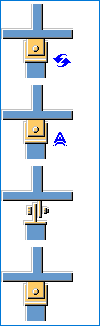

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
