Gousset d'angle pour cvt creux (59)
Gousset d'angle pour cvt creux (59) relie 1 à 10 contreventements à l'angle auquel 2 ou 3 pièces se rencontrent, à l'aide d'un gousset. Le gousset peut être enroulé autour de la troisième pièce, généralement un poteau. Boulonne ou soude l'âme du contreventement au gousset à l'aide de plats d'attache, et boulonne ou soude l'aile de contreventement au gousset à l'aide de cornières. Relie le gousset directement aux pièces existantes, ou utilise des cornières ou des plats d'attache. Contreventements à chapes.
Objets créés
-
Gousset
-
Plats d'attache (facultatif)
-
Cornières (facultatif)
-
Plats de fermeture
-
Attaches (si éclisse)
-
Plat recouvrement
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Profil de contreventement : RHS Type géométrique : Poutre et poteau Le gousset est boulonné à l'aile du poteau à l'aide d'une cornière. Les contreventements sont boulonnés au gousset en utilisant une attache. |
|
|
Profil de contreventement : RHS Type géométrique : Poutre et poteau Le gousset est boulonné à l'aile du poteau à l'aide d'une cornière. Les contreventements sont soudés au plat d'attache. L’extrémité du contreventement est grugée pour accéder aux boulons reliant le plat attache au gousset. |
Avant de démarrer
Créez 2 ou 3 pièces formant un angle, et de 1 à 10 contreventements.
Remarque :
Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.
Ordre de sélection
-
Sélectionnez la pièce principale (première pièce formant l’angle).
-
Sélectionnez la pièce secondaire (premier contreventement).
-
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
-
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
-
Sélectionnez la pièce secondaire formant l'angle (Tekla Structures relie le gousset à cette pièce).
-
Si nécessaire, sélectionnez le poteau pour enrouler le gousset autour du poteau où les deux poutres et le poteau se rencontrent.
-
Cliquez sur le bouton central de la souris pour créer l'attache.

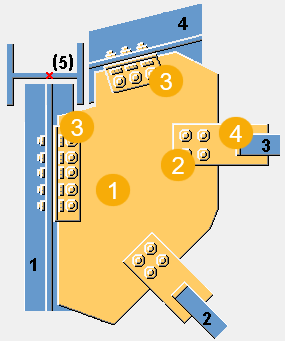

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Gousset |
|
2 |
Platine montants |
|
3 |
Att. par simple cornière |
|
4 |
Plat de fermeture |
Onglet Graphique
Utilisez l'onglet Graphique pour définir la forme du gousset, l’emplacement des contreventements et des cornières, ainsi que l’emplacement du point d’épure.

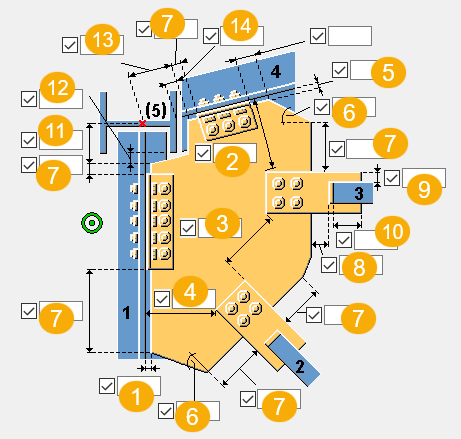

Dimensions
| Description | |
|---|---|
|
1 |
Définit la distance du jeu entre le bord du gousset et la pièce principale. |
|
2 |
Définissez la pince entre la dernière pièce secondaire et le dernier contreventement. |
|
3 |
Définit la distance entre les contreventements. |
|
4 |
Définissez la pince entre le premier contreventement et la pièce principale. |
|
5 |
Définissez la distance entre l’arête du gousset et la pièce secondaire (deuxième pièce formant l’angle). |
|
6 |
Définit l'angle du gousset (en degrés). Cette valeur affecte la forme du gousset. |
|
7 |
Définit la longueur de l'arête du gousset. Cette valeur affecte la forme du gousset et la largeur du plat d'attache. |
|
8 |
Définissez la distance du jeu entre le bord du gousset et le plat de fermeture. |
|
9 |
Définit la longueur de l'arête du plat d'attache. |
|
10 |
Définissez la dimension du contreventement sur le plat d'attache. Pour éviter que le plat d'attache ne pénètre dans le contreventement tubulaire, entrez une valeur négative pour la dimension. |
|
11 |
Définissez la pince du gousset par rapport au point d'épure. |
|
12 |
Définissez la pince du gousset par rapport à l'aile de la troisième pièce. |
|
13 |
Définissez la pince de la cornière par rapport au point d'épure. |
|
14 |
Définissez la pince de la cornière par rapport à l'aile de la troisième pièce. |
Position du point d’épure
| Option | Description |
|---|---|
|
|
Sélectionnez la position du point d'épure. La position par défaut correspond au point auquel se croisent les deux pièces principales. Tekla Structures utilise le point d'épure d'un composant pour calculer les dimensions de vérification et les repères des pièces dans les dessins. |
Onglet Gousset
Utilisez l'onglet Gousset pour définir les propriétés du gousset, du plat d'attache et des cornières.
Pièces
| Option | Description |
|---|---|
|
Gousset |
Epaisseur, largeur et hauteur du gousset. |
|
Plats attache |
Épaisseur et hauteur des plats d'attache. |
|
Cornière supérieure Cornière inférieure |
Sélectionnez le profil de cornière dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Remarque : Les exemples suivants présentent seulement quelques-unes des options disponibles. Vous trouverez plus d'options dans l'onglet Gousset.
Attache gousset
Définissez la façon dont le gousset est connecté à la pièce principale.
| Option | Description |
|---|---|
|
|
Défaut Le gousset est connecté à la pièce principale avec une cornière. Autodéfauts permet de modifier cette option. |
|
|
Le gousset est connecté à la pièce principale avec des cornières. Sélectionnez le côté du gousset sur lequel les cornières sont créées. |
|
|
Le gousset est relié à la pièce principale avec un plat d'attache. Sélectionnez le côté du gousset sur lequel le plat d'attache est créé. |
Coupe du plat de attache dans les cotes
| Description | |
|---|---|
|
1 |
Coupe du plat de attache dans la longueur |
|
2 |
Rayon du chanfrein |
|
3 |
Dimension du chanfrein horizontal |
|
4 |
Dimension du chanfrein vertical |
Orientation cornières
Définit la façon dont la cornière est placée sur l'attache.
| Option | Description |
|---|---|
|
|
Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option. |
|
|
La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale. |
Jeu montage
Vous pouvez définir le jeu pour les plats d'attache ou les cornières de la pièce principale et de la dernière pièce secondaire.
Forme du gousset
Lorsque vous sélectionnez l'option permettant d'optimiser le poids du gousset, vous pouvez indiquer si l'ordre de sélection des contreventements affecte la position de ces contreventements.
| Option | Description |
|---|---|
|
|
Par défaut Autodéfauts permet de modifier cette option. |
|
|
Cette option optimise le poids du gousset. |
Position du gousset sur le contreventement
Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction y ou z.
| Option | Description |
|---|---|
|
|
Par défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option. |
|
|
Le gousset est positionné sur l’aile supérieure du contreventement. |
|
|
Définit de combien le gousset est déplacé dans la direction z. |
|
|
Définit de combien le gousset est déplacé dans la direction y. |
Angle du grugeage
| Option | Description |
|---|---|
|
|
Défaut Grugeage carré Si le gousset entre en collision avec le poteau, la platine est grugée autour de ce poteau. Autodéfauts permet de modifier cette option. |
|
|
Grugeage carré |
|
|
Grugeage en biais |
Type de chanfrein du grugeage
| Option | Description |
|---|---|
|
|
Défaut Chanfrein en biais Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein Les arêtes de grugeage sont parallèles aux arêtes de la platine du gousset. |
|
|
Chanfrein en biais |
|
|
Chanfrein arrondi calculé comme un quart de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein. |
|
|
Chanfrein arrondi calculé comme trois quarts de cercle. Entrez le diamètre du cercle en tant que dimension horizontale du chanfrein. Le point central du cercle correspond à l’angle du grugeage. |
|
|
L'angle de la platine est biseauté. |
|
|
L’angle de la platine du gousset n’est pas grugé ni chanfreiné. |
Dimensions du chanfrein
| Description | |
|---|---|
|
1 |
Dimension horizontale du chanfrein |
|
2 |
Dimension verticale du chanfrein |
Forme du gousset
La platine du gousset peut être perpendiculaire à la pièce principale ou à la pièce secondaire.
| Option | Description |
|---|---|
|
|
Sélectionnez la forme de la platine gousset entre la dernière et l'avant dernière pièce secondaire. |
|
|
Sélectionnez la forme de la platine du gousset entre la pièce principale et la première pièce secondaire. |
Onglet Cvt
Utilisez l'onglet Cvt pour paramétrer les propriétés du plat de fermeture, de la platine, de l'attache et du plat de recouvrement.
Pièces
| Option | Description |
|---|---|
|
Platine montants |
Epaisseur, largeur et hauteur du plat d'attache. |
|
Plats de fermeture |
Épaisseur et hauteur des plats de fermeture. |
|
Attache (si éclisse) |
Epaisseur et hauteur de l'attache (si éclisse). |
|
Plat recouvrement |
Epaisseur, largeur et hauteur du plat de recouvrement. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Types d'attaches de contreventement
Définissez la façon dont le contreventement est connecté au plat d'attache.
| Option | Description |
|---|---|
|
|
Défaut Le contreventement est soudé. Autodéfauts permet de modifier cette option. |
|
|
Le contreventement est soudé. |
|
|
Le contreventement est boulonné. |
|
|
Le contreventement est soudé et grugé autour des écrous. |
|
|
L'attache (si éclisse) et l'éclisse sont créées. |
Coupe dans le contreventement
Définissez la largeur de la coupe dans le contreventement, où t est l'épaisseur du plat d'attache.
Définissez la longueur de la coupe dans le contreventement depuis l'arête du plat d'attache.
Coupe circulaire dans le contreventement
| Option | Description |
|---|---|
|
|
Défaut Coupe droite Autodéfauts permet de modifier cette option. |
|
|
Coupe droite |
|
|
Coupe ronde Entrez la valeur du rayon. |
Platine montants
Indiquez si le contreventement est grugé ou si le plat d'attache est coupé lorsqu'il est connecté au contreventement.
| Option | Description |
|---|---|
|
|
Défaut Le contreventement est grugé. Autodéfauts permet de modifier cette option. |
|
|
Le contreventement est grugé. |
|
|
Le plat d'attache est coupé. |
|
|
Si vous coupez le plat d'attache, vous pouvez définir la taille du jeu entre ce plat et le contreventement. |
Nombre de plats d'attache
Indiquez si un ou deux plats d'attache sont utilisés pour relier le contreventement au gousset.
| Option | Description |
|---|---|
|
|
Défaut Un plat d'attache. Autodéfauts permet de modifier cette option. |
|
|
Un plat d'attache. |
|
|
Deux plats d'attache |
Chanfrein plat d'attache
| Option | Description |
|---|---|
|
|
Par défaut Aucun chanfrein n’est créé. Autodéfauts permet de modifier cette option. |
|
|
Aucun chanfrein n’est créé. |
|
|
Des chanfreins sont créés. |
|
|
Si vous créez des chanfreins, définissez les dimensions horizontales et verticales de ceux-ci. |
Platines
Si vous utilisez les platines pour fermer les contreventements, définissez la forme et les dimensions de celles-ci.
| Option | Description |
|---|---|
|
|
Défaut Platine carrée. Autodéfauts permet de modifier cette option. |
|
|
Platine carrée. |
|
|
Platine circulaire. |
Distance de la platine
| Option | Description |
|---|---|
|
|
Dimension de platine au bord extérieur du contreventement. |
Onglet Attache gousset 1 / Attache gousset 2
Utilisez les onglets Attache gousset 1 et Attache gousset 2 pour paramétrer les propriétés du groupe de boulons pour les boulons qui relient le gousset à la pièce principale et aux pièces secondaires, et pour paramétrer l'attache de cornière.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
2 |
Quantité de boulons. |
|
3 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
4 |
Dimension verticale du groupe de boulons par rapport au point d'épure. |
|
1 |
Lieu de montage des boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Indiquez si le gousset ou la cornière est défini comme pièce principale du composant pour les boulons. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |

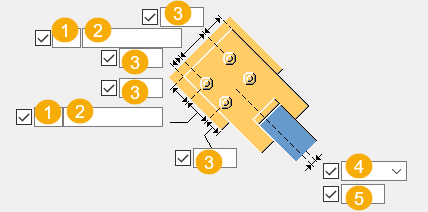

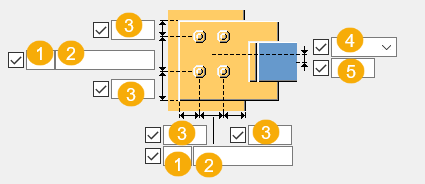

Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Type de fixation de la cornière
Définissez la façon dont la cornière est attachée au gousset et à la pièce principale.
| Option | Description |
|---|---|
|
|
Défaut Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces. Autodéfauts permet de modifier cette option. |
|
|
Automatique Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces. |
|
|
La pièce principale est boulonnée et la pièce secondaire est soudée. |
|
|
La pièce principale est soudée et la pièce secondaire est boulonnée. |
|
|
Les deux pièces sont boulonnées. |
|
|
Les deux pièces sont soudées. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Onglet Bl. Cvt1/Bl. Cvt2
Utilisez les onglets Bls Cvt1 et Bls Cvt2 pour paramétrer les boulons reliant le premier et le deuxième contreventement au gousset.
Dimensions du groupe de boulons sur les plats d'attache
| Description | |
|---|---|
|
1 |
Quantité de boulons. |
|
2 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
Distance au premier boulon
Définit la distance minimum entre les boulons du plat d'attache et le point d'intersection des axes de la pièce principale et du contreventement. Si un contreventement est perpendiculaire à la pièce principale, la distance est mesurée de l'axe de la pièce principale aux boulons les plus proches.
| Option | Option |
|---|---|
|
|
|
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Type de boulon côté gousset et côté contreventement
Sélectionnez le type de boulon pour définir l'emplacement auquel les boulons doivent être attachés.
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
