Gousset croix (62)

Gousset croix boulonne 1 à 10 contreventements à une poutre ou à un poteau à l'aide d'un gousset. Le gousset est soudé ou boulonné à la poutre ou au poteau. Les contreventements sont boulonnés au gousset à l'aide de cornières et de plats d'attache.

Objets créés

Gousset
Cornières
Plats attache
Fourrures
Cales
Raidisseurs
Boulons
Coupes
Soudures

Utilisation


Situation	Description
	Profil de contreventement : W Le gousset est soudé à la poutre. Différents matériaux d'attache sont utilisés pour chaque contreventement.
	Profil de contreventement : W Le gousset est soudé à la poutre. Les contreventements sont boulonnés au gousset à l'aide de plats d'attache et de cornières.
	Profil de contreventement : W Le gousset est soudé sur la poutre. Différents types d'attaches sont utilisés pour chaque contreventement.
	Gousset croix, contreventement section I. Diverses options de contreventements. Soudés/boulonnés, boulonnés/boulonnés.

Avant de commencer

Créez une poutre ou un poteau et 1 à 10 contreventements.

Ordre de sélection

Sélectionnez la pièce principale (poutre ou poteau).
Sélectionnez la pièce secondaire (premier contreventement).
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
Cliquez sur le bouton du milieu de la souris pour créer le composant.

Clé d'identification de la pièce


	Description
1	Gousset
2	Platine montants
3	Att. par simple cornière

Remarque :

Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions qui contrôlent la position et la forme du gousset.

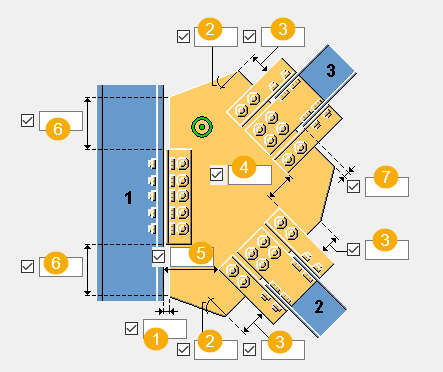

Dimensions


	Description
1	Définit la distance du jeu entre le bord du gousset et la pièce principale.
2	Définit l'angle du gousset (en degrés). Cette valeur affecte la forme du gousset.
3	Définit la longueur de l'arête du gousset. Cette valeur affecte la forme du gousset.
4	Définit la distance entre les contreventements.
5	Définit la distance entre la pièce principale et le contreventement.
6	Définit la distance entre la cornière ou l'arête inférieure du plat d'attache et l'arête inférieure du gousset.
7	Définit la distance du jeu entre le bord du gousset et le contreventement.

Remarque : Les exemples suivants présentent seulement quelques-unes des options disponibles. Vous trouverez plus d'options dans l'onglet Graphique.

Positionnement gousset

Définissez la façon dont le gousset est positionné lorsqu'une platine est utilisée.


Option	Description
	Par défaut Le gousset est parallèle à la pièce principale. Autodéfauts permet de modifier cette option.
	Le gousset est parallèle au contreventement.
	Le gousset est parallèle au contreventement, sans platine.

Dimensions du gousset


Option	Description
	Défaut Le gousset ne traverse pas la pièce principale. Définit la dimension de la coupe du gousset. Autodéfauts permet de modifier cette option.
	Le gousset ne traverse pas la pièce principale. Définit la dimension de la coupe du gousset.
	Le gousset traverse la pièce principale. Définit la dimension du dépassement du gousset.
	Le gousset traverse la pièce principale. Définissez la dimension de dépassement du plat sur la face opposée.

Onglet Gousset

Utilisez l'onglet Gousset pour paramétrer les propriétés, la forme et la position du gousset, le plat d'attache, ainsi que les propriétés et l'orientation des cornières.

Plats


Option	Description
Gousset	Epaisseur, largeur et hauteur du gousset.
Plats attache	Epaisseur et largeur du plat d'attache.
Profil cornière	Sélectionnez le profil de cornière dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Remarque : Les exemples suivants présentent seulement quelques-unes des options disponibles. Vous trouverez plus d'options dans l'onglet Gousset.

Attache gousset

Définissez la façon dont le gousset est connecté à la pièce principale.


Option	Description
	Par défaut Le gousset est directement soudé à la pièce principale. Autodéfauts permet de modifier cette option.
	Le gousset est connecté à la pièce principale avec des cornières. Sélectionnez le côté du gousset sur lequel les cornières sont créées.
	Le gousset est relié à la pièce principale avec un plat d'attache. Sélectionnez le côté du gousset sur lequel le plat d'attache est créé.

Orientation cornières

Définit la façon dont la cornière est placée sur l'attache.


Option	Description
	Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option.
	La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale.

Forme du gousset

Lorsque vous sélectionnez l'option permettant d'optimiser le poids du gousset, vous pouvez indiquer si l'ordre de sélection des contreventements affecte la position de ces contreventements.


Option	Description
	Par défaut Autodéfauts permet de modifier cette option.
	Cette option optimise le poids du gousset.

Position des contreventements


Option	Description
	Par défaut La position des contreventements n’est pas affectée. Autodéfauts permet de modifier cette option.
	Le premier contreventement sélectionné est placé au plus près de la pièce principale.

Position du gousset sur le contreventement

Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction y ou z.


Option	Description
	Par défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option.
	Le gousset est positionné sur l’aile supérieure du contreventement.
	Définit de combien le gousset est déplacé dans la direction z.
	Définit de combien le gousset est déplacé dans la direction y.

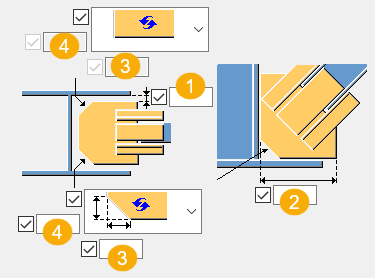

Chanfrein gousset

Définissez le type et les dimensions du chanfrein du gousset, ainsi que la limite de l'angle pour les contreventements parallèles.



1	Distance entre le plat d'attache et l'aile intérieure de la pièce principale.
2	Distance horizontale entre le bord du gousset et l'aile de la pièce principale.
3	Dimension horizontale du chanfrein. Par défaut, le second chanfrein n’est pas créé.
4	Dimension verticale du chanfrein. Par défaut, le second chanfrein n’est pas créé.

Dimension de coupe

Si le gousset passe dans la pièce principale, définissez la dimension de la coupe créée pour ce gousset.


	Description
1	Définit la taille horizontale de la coupe.
2	Définit la taille verticale de la coupe.
3	Définissez le rayon de la coupe arrondie.

Onglet Cvt

Utilisez l'onglet Cvt pour définir les propriétés du plat d'attache, de la cornière et de la fourrure. Indiquez si des profils doubles sont utilisés pour l'attache d'angle.

Pièces


Pièce	Description
Plat attache	Epaisseur et largeur du plat d'attache.
Profil de raccordement	Sélectionnez le profil dans le catalogue de profils.
L1 sur gousset, L2 sur gousset	Sélectionnez le profil de cornière dans le catalogue de profils.
Fourrure	Epaisseur et hauteur de la fourrure.
Plat1 sur gousset	Epaisseur, largeur et hauteur du plat.
Plat2 sur gousset	Hauteur du plat.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Création du plat


Option	Description
	Indiquez si un ou deux plats d'attache sont créés entre l’âme du contreventement et le gousset.
	Indiquez si une fourrure est créée entre le plat d'attache et l'âme du contreventement. La valeur par défaut est qu'une fourrure n'est pas créée.
	Sélectionnez le côté de création de la fourrure. Vous pouvez utiliser cette option lorsque vous avez choisi de créer deux plats d'attache.

Création d'une cornière

Indiquez si les contreventements sont attachés au gousset en utilisant des cornières ou des plats de cisaillement, et précisez le nombre de cornières à créer. L'option par défaut consiste à créer deux cornières en dessous de l'âme du contreventement.

Orientation cornières

Définit la façon dont la cornière est placée sur l'attache.


Option	Description
	Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option.
	La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale.

Type attache


Option	Description
	Sélectionnez le type d'attache (soudure ou boulons) entre le gousset et le plat d'attache.
	Lorsqu'une fourrure est créée, vous pouvez choisir de créer ou non une soudure entre la fourrure et la pièce secondaire. Vous pouvez utiliser ce paramètre lorsque le type d'attache est boulons.
	Sélectionnez le type d'attache (soudure ou boulon) entre le gousset et le profil en cornière.

Pièce principale du boulon


Option	Description
Gousset Boulon	Sélectionnez la pièce principale du boulon : Gousset ou Profil en L/plat.

Dimensions du jeu du plat d'attache


	Description
1	Dimension du jeu horizontal
2	Dimension du jeu vertical

Onglet Cales

Utilisez l'onglet Cales pour définir les propriétés des cales.

Plats


Option	Description
Cale 1, Cale 2, Cale 3	Epaisseur, largeur et hauteur des cales.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Position et repérage des cales

Vous pouvez créer des cales en reliant les contreventements au gousset à l'aide de cornières.


	Description
1	Définit le jeu entre le contreventement et le plat d'attache.
2	Définissez le nombre de cales créées sur les ailes supérieure et inférieure. Entrez les numéros de profil de cale : 1, 2 ou 3. Ce sont les numéros qui se trouvent dans la partie supérieure de l'onglet Cales. Par exemple, si vous souhaitez créer trois cales sur l'aile supérieure, et que vous souhaitez utiliser Cale 1 deux fois et Cale 2 une fois, entrez 1 1 2. Le premier numéro que vous entrez est la cale la plus proche de l'aile du contreventement.

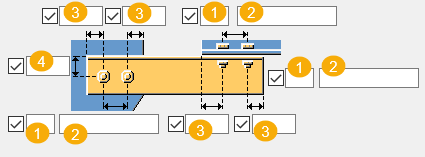

Onglet Attache gousset

Utilisez l'onglet Attache gousset pour paramétrer les propriétés du groupe de boulons qui relient le gousset à la pièce principale et pour paramétrer l'attache par cornière.

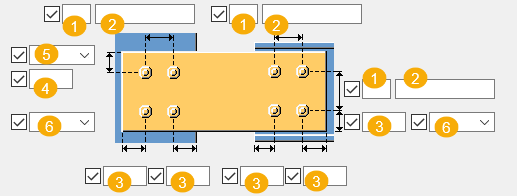

Dimensions du groupe de boulons


	Description
1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
4	Dimension de la position verticale du groupe de boulons.
5	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
6	Dimension de la position horizontale du groupe de boulons.
7	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons.


	Description
1	Lieu de montage des boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Type de fixation de la cornière

Définissez la façon dont la cornière est attachée au gousset et à la pièce principale.


Option	Description
	Défaut La cornière est boulonnée sur la pièce principale et soudée sur le gousset. Autodéfauts permet de modifier cette option.
	Automatique Lorsque la pièce principale est un profil tubulaire, les cornières sont soudées à la pièce principale et boulonnées à la pièce secondaire. Sinon les cornières sont boulonnées aux deux pièces.
	La pièce principale est boulonnée et la pièce secondaire est soudée.
	La pièce principale est soudée et la pièce secondaire est boulonnée.
	Les deux pièces sont boulonnées.
	Les deux pièces sont soudées.

Boulons sur gousset

Indiquez si le gousset est relié à la pièce principale avec des boulons lorsqu'aucune cornière n'est utilisée.


	Description
	Défaut Les boulons ne sont pas créés dans le gousset. Autodéfauts permet de modifier cette option.
	Les boulons sont créés dans le gousset.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Raidisseurs

Utilisez l'onglet Raidisseurs pour paramétrer les propriétés et les dimensions des raidisseurs.

Pièces


Pièce	Description
Raidisseur 1, Raidisseur 2	Epaisseur du raidisseur.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Longueur du raidisseur



1	Définit la distance entre l'arête du raidisseur et l'arête du gousset.
2	Définit la longueur du raidisseur.

Dimensions du raidisseur


	Description
1	Définit la largeur du raidisseur.
2	Définit la longueur de la base du raidisseur.
3	Définit la longueur de la pièce biaise du raidisseur.
4	Définit la distance depuis l'axe central du raidisseur.
5	Définit la distance verticale entre la base du raidisseur et la pièce biaise.

Type chanfrein


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein en arc convexe
	Chanfrein en arc concave

Dimensions du chanfrein


	Description
1	Dimension horizontale du chanfrein.
2	Dimension verticale du chanfrein.

Onglet Bl. Cvt1/Bl. Cvt2/Bl. Cvt3

Utilisez les onglets Bls Cvt1, Bls Cvt2 et Bls Cvt3 pour paramétrer les boulons reliant le premier, le deuxième et les contreventements suivants au gousset.

Dimensions du groupe de boulons


	Description
1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Dimension de la position verticale du groupe de boulons.
5	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
6	Sélectionnez le type de boulon.

Position verticale des boulons


Option	Description
	Position des boulons à partir de l'arête de la cornière.
	Position des boulons à partir de l'axe central de la pièce secondaire.

Distance au premier boulon

Définit la distance minimum entre les boulons du plat d'attache et le point d'intersection des axes de la pièce principale et du contreventement. Si un contreventement est perpendiculaire à la pièce principale, la distance est mesurée de l'axe de la pièce principale aux boulons les plus proches.


Option	Option	Option

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Longueur de recherche

Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Vérification résistance

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Vérification résistance

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
