Tube gousset entre boulons (S49)
Tube gousset entre boulons (S49) crée un contreventement à l’aide d’un tube entre deux boulons, avec un profil en T reconstitué aux deux extrémités. Le tube est scellé.
Objets créés
Remarque :
Vous ne pouvez pas modifier les objets individuels créés par ce composant.
-
Profil tubulaire
-
Plat
-
Gousset
Utilisation
| Situation | Description |
|---|---|
|
|
Tube entre deux boulons, avec un profil en T reconstitué aux deux extrémités. |
Ordre de sélection
Avant de commencer, créez deux boulons sur le plan dans lequel vous souhaitez créer le contreventement.
-
Sélectionnez le premier boulon.
-
Sélectionnez le deuxième boulon.
Le tube est créé automatiquement lorsque vous sélectionnez le second boulon.

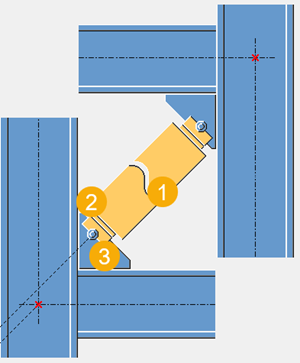

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Profil tubulaire |
|
2 |
Plat |
|
3 |
Gousset |
Onglet Graphique
Utilisez l'onglet Graphique pour définir le décalage vertical du tube.

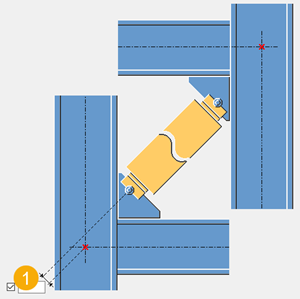

Dimensions
| Description | |
|---|---|
|
1 |
Décalage vertical |
Onglet Eléments
Utilisez l'onglet Eléments pour définir les propriétés des pièces.
Pièces
| Option | Description |
|---|---|
|
Tube |
Sélectionnez le profil dans le catalogue de profils. |
|
Platine |
Épaisseur et largeur de la platine |
|
Gousset |
Épaisseur, largeur et hauteur du gousset |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir la classe du tube, la position du gousset et les dimensions des chanfreins et de la largeur du gousset.

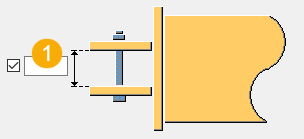

Position gousset
| Description | |
|---|---|
|
1 |
Distance entre les goussets |

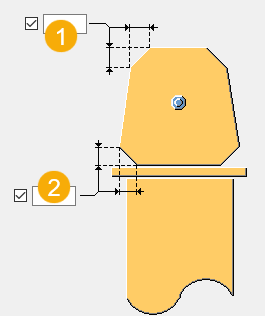

Dimensions des chanfreins
| Description | |
|---|---|
|
1 |
Dimensions du chanfrein |
|
2 |
Dimensions du chanfrein |

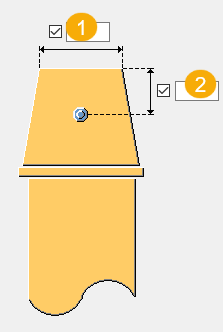

Dimensions du gousset
| Description | |
|---|---|
|
1 |
Largeur d'extrémité du gousset |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
Onglet Boulons
Utilisez l'onglet Boulons pour définir les propriétés des boulons.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
