Tube écrasé entre boulons (S48)

Tube écrasé entre boulons (S48) crée un contreventement à l’aide d’un tube écrasé entre deux boulons existants.

Objets créés

Remarque :

Vous ne pouvez pas modifier les objets individuels créés par ce composant.

Profil tubulaire

Utilisation


Situation	Description
	Tube écrasé entre deux boulons

Ordre de sélection

Avant de commencer, créez deux boulons manuellement ou en utilisant un composant Gousset Standard (1065), par exemple.

Sélectionnez le premier boulon.
Sélectionnez le deuxième boulon.

Le composant est créé automatiquement lorsque vous sélectionnez le second boulon.

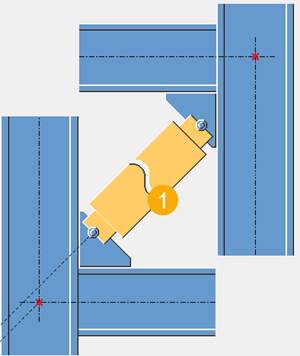

Clé d'identification de pièce


	Description
1	Profil tubulaire

Onglet Graphique

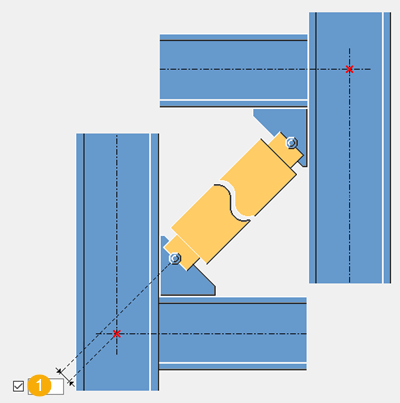

Utilisez l'onglet Graphique pour définir le décalage vertical du tube.

Dimensions


	Description
1	Décalage vertical

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Option	Description
Tube	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir la classe du tube et les dimensions des chanfreins et de la longueur du gousset.

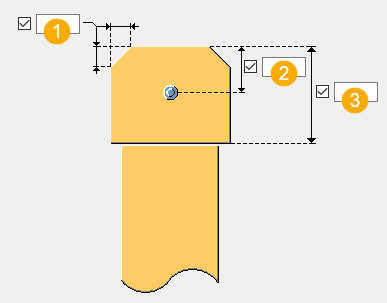

Dimensions des chanfreins et de la largeur d'extrémité du gousset


	Description
1	Dimensions du chanfrein
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Longueur de l’extrémité du tube

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
