Gousset soudé 2 P+ I (63)
Gousset soudé 2 P+ I (63) boulonne 1 à 10 contrevements à un gousset dans lequel deux pièces forment un angle, à l'aide de cornières et de plats d'attache. Soude le gousset sur une des pièces formant l'angle.
Objets créés
-
Gousset
-
Plat d'attache entre le gousset et l'âme du contreventement
-
Plat de cisaillement entre le gousset et l’aile du contreventement
-
Cornières
-
Cales
-
Raidisseurs
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Profil de contreventement : W Le gousset est soudé à une platine prolongée. Les contreventements sont boulonnés au gousset à l'aide de cornières sur les ailes et les plats d'attaches sur les âmes. |
|
|
Profil de contreventement : W Le gousset est soudé à une platine prolongée. Les contreventements sont boulonnés au gousset à l'aide de cornières sur les ailes. |
|
|
Profil de contreventement : W Le gousset est soudé à une platine prolongée. Les contreventements sont boulonnés au gousset à l'aide de plats d'attache sur les âmes. |
Avant de commencer
Créez deux pièces formant un angle, et de 1 à 10 contreventements.
Remarque :
Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.
Ordre de sélection
-
Sélectionnez la pièce principale (première pièce formant l’angle).
-
Sélectionnez la pièce secondaire (premier contreventement).
-
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
-
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
-
Sélectionnez la pièce secondaire formant l’angle.
-
Cliquez sur le bouton du milieu de la souris pour créer le composant.

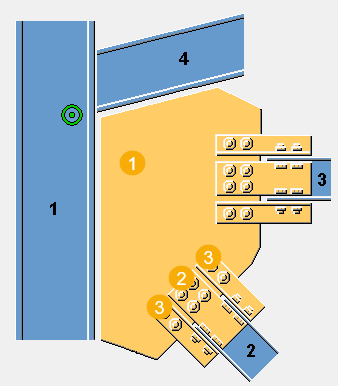

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Gousset |
|
2 |
Platine montants |
|
3 |
Att. par simple cornière |

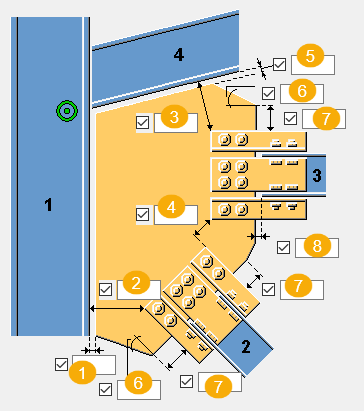

Onglet Graphique
Utilisez l'onglet Graphique pour définir les dimensions qui contrôlent la position et la forme du gousset.
Dimensions
| Description | |
|---|---|
|
1 |
Définit la distance du jeu entre le bord du gousset et la pièce principale. |
|
2 |
Définissez la pince entre la pièce principale et la cornière. |
|
3 |
Définissez la pince entre la cornière et la deuxième pièce secondaire. |
|
4 |
Définissez la pince entre les cornières. |
|
5 |
Définissez la distance du jeu entre le bord du gousset et la seconde pièce. |
|
6 |
Définit l'angle du gousset (en degrés). Cette valeur affecte la forme du gousset. |
|
7 |
Définit la longueur de l'arête du gousset. Cette valeur affecte la forme du gousset. |
|
8 |
Définissez la distance entre le gousset et le contreventement. |
Onglet Gousset
Utilisez l'onglet Gousset pour paramétrer les propriétés du gousset.
Gousset
| Option | Description |
|---|---|
|
Gousset |
Epaisseur, largeur et hauteur du gousset. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Remarque :
Les exemples suivants présentent seulement quelques-unes des options disponibles. Vous trouverez plus d'options dans l'onglet Gousset.
Position du gousset sur le contreventement
Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction y ou z.
| Option | Description |
|---|---|
|
|
Par défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option. |
|
|
Le gousset est positionné sur l’aile supérieure du contreventement. |
|
|
Définit de combien le gousset est déplacé dans la direction z. |
|
|
Définit de combien le gousset est déplacé dans la direction y. |
Forme du gousset
Lorsque vous sélectionnez l'option permettant d'optimiser le poids du gousset, vous pouvez indiquer si l'ordre de sélection des contreventements affecte la position de ces contreventements.
| Option | Description |
|---|---|
|
|
Par défaut Autodéfauts permet de modifier cette option. |
|
|
Cette option optimise le poids du gousset. |
Forme du gousset
La platine du gousset peut être perpendiculaire à la pièce principale ou à la pièce secondaire.
| Option | Description |
|---|---|
|
|
Sélectionnez la forme de la platine gousset entre la dernière et l'avant dernière pièce secondaire. |
|
|
Sélectionnez la forme de la platine du gousset entre la pièce principale et la première pièce secondaire. |
Adaptation de la platine gousset
| Option | Description |
|---|---|
|
|
Indiquez si le gousset est adapté à la dernière pièce secondaire sélectionnée. |
Soudure du gousset
| Option | Description |
|---|---|
|
|
Défaut Le gousset est soudé à la pièce principale. Autodéfauts permet de modifier cette option. |
|
|
Le gousset est soudé à la pièce principale. |
|
|
Le gousset est soudé à la pièce secondaire. |
Coin intérieur de gousset
Définissez les cotes de chanfrein horizontale et verticale.
| Option | Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein convexe |
|
|
Chanfrein concave |
|
|
Biais |
|
|
Droite |
Onglet Cvt
Utilisez l'onglet Cvt pour paramétrer les propriétés du plat d'attache, de la cornière, de la fourrure et du plat de cisaillement.
Plats
| Option | Description |
|---|---|
|
Plat attache |
Epaisseur et largeur du plat d'attache. Sélectionnez le profil du plat d'attache. |
|
Cornière supérieure Cornière inférieure |
Sélectionnez le profil de la cornière. |
|
Fourrure |
Épaisseur de la fourrure. |
|
Plat de cisaillement sup. |
Epaisseur, largeur et hauteur du plat de cisaillement supérieur. |
|
Plat de cisaillement inf. |
Hauteur du plat de cisaillement inférieur. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Création du plat
| Option | Description |
|---|---|
|
|
Indiquez si un ou deux plats d'attache sont créés entre l’âme du contreventement et le gousset. |
|
|
Indiquez si une fourrure est créée entre le plat d'attache et l'âme du contreventement. La valeur par défaut est qu'une fourrure n'est pas créée. |
|
|
Sélectionnez le côté de création de la fourrure. Vous pouvez utiliser cette option lorsque vous avez choisi de créer deux plats d'attache. |
Création d'une cornière
Indiquez si les contreventements sont attachés au gousset en utilisant des cornières ou des plats de cisaillement, et précisez le nombre de cornières à créer. L'option par défaut consiste à créer deux cornières en dessous de l'âme du contreventement.
Orientation cornières
Définit la façon dont la cornière est placée sur l'attache.
| Option | Description |
|---|---|
|
|
Par défaut La cornière est placée sur l'attache pour que l’aile la plus longue soit fixée au gousset. Autodéfauts permet de modifier cette option. |
|
|
La cornière est placée sur l'attache pour que l'aile la plus longue soit fixée à la pièce principale. |
Type attache
| Option | Description |
|---|---|
|
|
Sélectionnez le type d'attache (soudure ou boulons) entre le gousset et le plat d'attache. |
|
|
Lorsqu'une fourrure est créée, vous pouvez choisir de créer ou non une soudure entre la fourrure et la pièce secondaire. Vous pouvez utiliser ce paramètre lorsque le type d'attache est boulons. |
|
|
Sélectionnez le type d'attache (soudure ou boulon) entre le gousset et la cornière. |
Pièce principale du boulon
| Option | Description |
|---|---|
|
Gousset Boulon |
Sélectionnez la pièce principale du boulon : Gousset ou Profil en L/plat. |
Dimensions du jeu du plat d'attache
| Description | |
|---|---|
|
1 |
Dimension du jeu horizontal |
|
2 |
Dimension du jeu vertical |
Onglet Cales
Utilisez l'onglet Cales pour définir les propriétés des cales.
Plats
| Option | Description |
|---|---|
|
Cale 1 Cale 2 Cale 2 |
Epaisseur, largeur et hauteur de la cale. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Position de la cale
Vous pouvez créer des cales en reliant les contreventements au gousset à l'aide de cornières.
| Description | |
|---|---|
|
1 |
Définit le jeu entre le contreventement et le plat d'attache. |
|
2 |
Définissez le nombre de cales créées sur les ailes supérieure et inférieure. Entrez les numéros de profil de cale : 1, 2 ou 3. Ce sont les numéros qui se trouvent dans la partie supérieure de l'onglet Cales. Par exemple, si vous souhaitez créer trois cales sur l'aile supérieure, et que vous souhaitez utiliser Cale 1 deux fois et Cale 1 une fois, entrez 1 1 2. Le premier numéro que vous entrez est la cale la plus proche de l'aile du contreventement. |
Onglet Raidisseurs
Utilisez l'onglet Raidisseurs pour paramétrer les propriétés et les dimensions du raidisseur.
Raidisseurs
| Option | Description |
|---|---|
|
Raidisseur 1 Raidisseur 2 |
Epaisseur du raidisseur. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Longueur du raidisseur
| Description | |
|---|---|
|
1 |
Distance entre l'arête du raidisseur et l'arête du gousset. |
|
2 |
Longueur du raidisseur. |
Dimensions du raidisseur
| Description | |
|---|---|
|
1 |
Largeur du raidisseur. |
|
2 |
Longueur de la base du raidisseur. |
|
3 |
Longueur de la partie inclinée du raidisseur. |
|
4 |
Distance à partir de l'axe central du raidisseur. |
|
5 |
Distance verticale entre la base du raidisseur et la pièce inclinée. |
Onglet Bl. Cvt1/Bl. Cvt2
Utilisez les onglets Bls Cvt1 et Bls Cvt2 pour paramétrer les boulons reliant le premier et le deuxième contreventement au gousset.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Quantité de boulons. |
|
2 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Dimension de la position verticale du groupe de boulons. |
|
5 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
6 |
Sélectionnez le type de boulon. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Longueur de recherche
Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Bl.Cornière 1 / Bl.Cornière 2
Utilisez les onglets Bl.Cornière pour paramétrer les boulons qui relient les cornières.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Quantité de boulons. |
|
2 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Dimension de la position verticale du groupe de boulons. |
Distance au premier boulon
Définit la distance minimum entre les boulons du plat d'attache et le point d'intersection des axes de la pièce principale et du contreventement. Si un contreventement est perpendiculaire à la pièce principale, la distance est mesurée de l'axe de la pièce principale aux boulons les plus proches.
| Option | Option |
|---|---|
|
|
|
Position verticale des boulons
| Option | Description |
|---|---|
|
|
Position des boulons à partir de l'arête de la cornière. |
|
|
Position des boulons à partir de l'axe central de la pièce secondaire. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Longueur de recherche
Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
